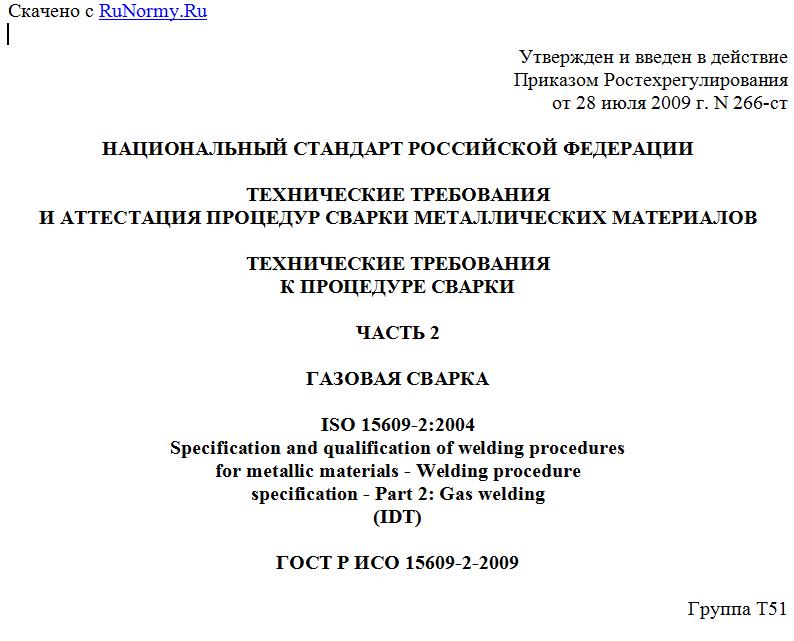

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 июля 2009 г. N 266-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
И АТТЕСТАЦИЯ ПРОЦЕДУР СВАРКИ МЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
К ПРОЦЕДУРЕ СВАРКИ
ЧАСТЬ 2
ГАЗОВАЯ СВАРКА
ISO 15609-2:2004
Specification and qualification of welding procedures
for metallic materials - Welding procedure
specification - Part 2: Gas welding
(IDT)
ГОСТ Р ИСО 15609-2-2009
Группа Т51
ОКС 25.160.10
Дата введения
1 июля 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС) на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2009 г. N 266-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 15609-2:2004 "Технические требования и аттестация процедур сварки металлических материалов. Технические требования к процедуре сварки. Часть 2. Газовая сварка" (ISO 15609-2:2004 "Specification and qualification of welding procedures for metallic materials - Welding procedure specification - Part 2: Gas welding").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном Приложении B.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Международный стандарт ИСО 15609-2 разработан Техническим комитетом СЕН/ТК 121 "Сварка" Европейского комитета по стандартизации (CEN), секретариат которого закреплен за ДС (организация по стандартизации Дании), в сотрудничестве с Техническим комитетом ИСО/ТК 44 "Сварка и родственные процессы", подкомитетом ПК 10 "Унификация требований в области сварки металлов" в соответствии с Соглашением о техническом сотрудничестве ИСО и СЕН (Венское Соглашение).
ИСО 15609 состоит из следующих частей под общим наименованием "Технические требования к процедурам сварки металлических материалов и их аттестация. Технические требования к процедуре сварки":
- часть 1. Дуговая сварка;
- часть 2. Газовая сварка;
- часть 3. Электронно-лучевая сварка;
- часть 4. Лазерная сварка;
- часть 5. Контактная сварка;
- часть 6. Лазерная наплавка.
Приложение A данной части ИСО 15609 предназначено только для информации.
1. Область применения
Настоящий стандарт устанавливает требования к содержанию технических требований для процессов газовой сварки.
Настоящий стандарт является одним из стандартов серий, описанных в ЕН ИСО 15607, приложение A.
Параметры сварки, перечисленные в настоящем стандарте, влияют на качество сварного соединения.
2. Нормативные ссылки
Настоящий стандарт включает путем датированных и недатированных ссылок положения других публикаций. Эти нормативные ссылки располагаются в соответствующих местах текста, публикации перечислены ниже. Для датированных ссылок последующие поправки или изменения любой из этих публикаций применяются в настоящем стандарте, только если они включены в него путем его пересмотра или внесения в него изменений. Для недатированных ссылок применяется последнее издание публикации (включая изменения).
ЕН ИСО 4063. Сварка и родственные процессы. Перечень и условное обозначение процессов (ИСО 4063:1998)
ЕН ИСО 6947. Сварные швы. Рабочие положения. Определения углов наклона и поворота (ИСО 6947:1993)
ЕН ИСО 15607:2003. Технические требования и аттестация процедур сварки металлических материалов. Общие правила (ИСО 15607:2003)
ИСО/ТО 15608:2000. Сварка. Руководство по системе группирования металлических материалов.
3. Термины и определения
В настоящем стандарте применены термины по ЕН ИСО 15607.
4. Содержание технических требований
к процедуре сварки (WPS)
4.1. Общие положения
Технические требования к процедуре сварки (WPS) должны содержать указания, предназначенные для успешного выполнения сварки.
Технические требования к процедуре сварки распространяются на определенные диапазоны свариваемых толщин основных и сварочных материалов. Некоторые изготовители предпочитают дополнительно разрабатывать рабочие инструкции для каждой специфической работы в качестве части детального производственного планирования.
Информация, приведенная в 4.2 - 4.4, соответствует большинству процедур газовой сварки. Для некоторых применений может оказаться необходимым дополнение или сокращение приведенного перечня.
Допускается указывать, если требуется, диапазоны и отклонения согласно соответствующему стандарту серий (см. ЕН ИСО 15607) и опыту изготовителя.
Пример формы WPS приведен в Приложении A.
4.2. Положения, относящиеся к изготовителю
Положения, относящиеся к изготовителю, включают в себя:
- идентификацию изготовителя;
- идентификацию WPS;
- ссылку на протокол аттестации технических требований к процедуре сварки (WPQR) или другие требуемые документы.
4.3. Положения, относящиеся к основному материалу
4.3.1. Тип основного материала
Положения, относящиеся к типу основного материала, включают в себя:
- обозначения материала(ов) и ссылочного стандарта(ов);
- номер группы по ИСО/ТО 15608.
WPS может распространяться более чем на одну группу материалов.
4.3.2. Размеры материала
Положения, относящиеся к размерам материала, включают в себя:
- диапазоны толщин соединения;
- диапазоны наружных диаметров труб.
4.4. Информация для всех операций сварки
4.4.1. Процесс сварки
Процесс сварки - по ЕН ИСО 4063.
4.4.2. Конструкция соединения
Информация о конструкции соединения включает в себя:
- эскиз конструкции соединения, показывающий конфигурацию и размеры. Подробности могут быть указаны путем ссылки на соответствующий стандарт;
- последовательность выполнения проходов сварки, если она существенна для обеспечения требуемых свойств сварного шва.
4.4.3. Положение сварки
Применяемые положения сварки - по ЕН ИСО 6947.
4.4.4. Подготовка и зачистка до сварки и между выполнением отдельных проходов.
Информация, относящаяся к зачистке кромок, обезжириванию, зажатию деталей, выполнению прихваток, шлифованию и строжке, включая используемые методы.
4.4.5. Техника сварки
Техника сварки - левая или правая сварка.
4.4.6. Параметры сварки
Информация о параметрах сварки включает в себя:
- размер сопла;
- тип и давление горючего газа;
- давление кислорода;
- вид пламени.
4.4.7. Обозначения сварочных материалов
