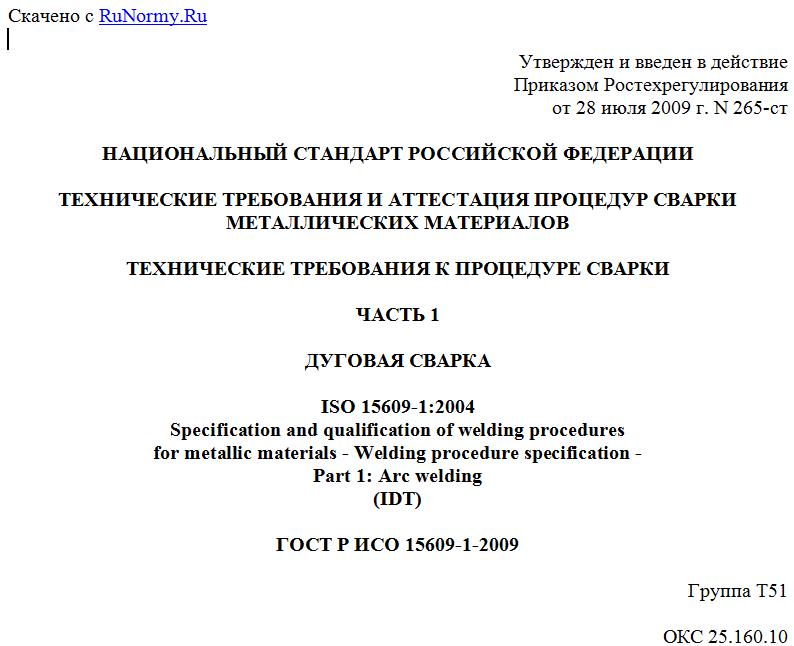

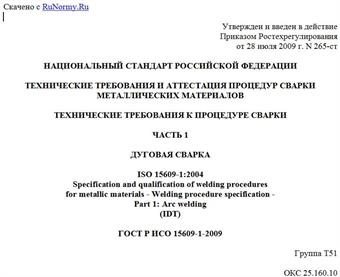

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 июля 2009 г. N 265-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И АТТЕСТАЦИЯ ПРОЦЕДУР СВАРКИ
МЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ПРОЦЕДУРЕ СВАРКИ
ЧАСТЬ 1
ДУГОВАЯ СВАРКА
ISO 15609-1:2004
Specification and qualification of welding procedures
for metallic materials - Welding procedure specification -
Part 1: Arc welding
(IDT)
ГОСТ Р ИСО 15609-1-2009
Группа Т51
ОКС 25.160.10
Дата введения
1 июля 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС) на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2009 г. N 265-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 15609-1:2004 "Технические требования и аттестация процедур сварки металлических материалов. Технические требования к процедуре сварки. Часть 1. Дуговая сварка" (ISO 15609-1:2004 "Specification and qualification of welding procedures for metallic materials - Welding procedure specification - Part 1: Arc welding").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном Приложении B.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Международный стандарт ИСО 15609-1:2004 разработан Техническим комитетом СЕН/ТК 121 "Сварка" Европейского комитета по стандартизации (СЕН), секретариат которого закреплен за ДИН (институт по стандартизации Германии), в сотрудничестве с Техническим комитетом ИСО/ТК 44 "Сварка и родственные процессы", подкомитетом ПК 10 "Унификация требований в области сварки металлов" в соответствии с Соглашением о техническом сотрудничестве ИСО и СЕН (Венское Соглашение).
ИСО 15609 состоит из следующих частей под общим наименованием "Технические требования и аттестация процедур сварки металлических материалов. Технические требования к процедуре сварки":
- часть 1. Дуговая сварка;
- часть 2. Газовая сварка;
- часть 3. Электронно-лучевая сварка;
- часть 4. Лазерная сварка;
- часть 5. Контактная сварка;
- часть 6. Лазерная наплавка.
Приложение ZA содержит перечень международных и европейских стандартов, эквиваленты которых не указаны в тексте.
1. Область применения
Настоящий стандарт устанавливает требования к содержанию технических требований к процедуре сварки для процессов дуговой сварки.
Настоящий стандарт является одним из стандартов серий, описанных в ЕН ИСО 15607, приложение A.
Параметры сварки, перечисленные в настоящем стандарте, влияют на качество сварного соединения.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы нижеследующие ссылочные документы. Для датированных ссылок применяются только указанные редакции. Для недатированных ссылок применяется последнее издание документа (включая изменения).
ЕН 439. Сварочные материалы. Защитные газы для дуговой сварки и резки
ЕН 26848. Вольфрамовые электроды для дуговой сварки в защитном инертном газе и плазменной резки и сварки. Обозначения
ЕН ИСО 4063. Сварка и родственные процессы. Номенклатура и ссылочные номера процессов (ИСО 4063:1998)
ЕН ИСО 6947. Сварные швы. Рабочие положения. Определения углов наклона и поворота (ИСО 6947:1993)
ЕН ИСО 13916. Сварка. Руководство по измерению температуры предварительного нагрева, температуры перед выполнением очередного прохода сварки и по поддержанию температуры предварительного нагрева (ИСО 13916:1996)
ЕН ИСО 15607:2003. Технические требования и аттестация процедур сварки металлических материалов. Общие правила (ИСО 15607:2003)
ИСО/ТО 15608:2000. Сварка. Руководство по системе группирования металлических материалов.
3. Термины и определения
В настоящем стандарте применены термины по ЕН ИСО 15607.
4. Содержание технических требований
к процедуре сварки (WPS)
4.1. Общие положения
Предварительные технические требования к процедуре сварки/технические требования к процедуре сварки (pWPS/WPS) должны предоставлять всю необходимую информацию, которая требуется для выполнения сварного шва. Информация, требуемая в pWPS/WPS, приведена в 4.2 - 4.5.
Примечание. В некоторых случаях может оказаться необходимым дополнение или сокращение приведенного перечня.
Технические требования к процедуре сварки распространяются на определенные диапазоны свариваемых толщин, основных и сварочных материалов. Некоторые изготовители предпочитают дополнительно разрабатывать рабочие инструкции для каждой специфической работы в качестве части детального производственного планирования.
Допускается указывать, если требуется, диапазоны и отклонения согласно соответствующему стандарту серий (см. ЕН ИСО 15607) и опыту изготовителя.
Пример формы WPS приведен в Приложении A.
4.2. Положения, относящиеся к изготовителю
Положения, относящиеся к изготовителю, включают в себя:
- идентификацию изготовителя;
- идентификацию WPS;
- ссылку на протокол аттестации технических требований к процедуре сварки (WPQR) или другие требуемые документы (см. ЕН ИСО 15607:2003, приложение C).
4.3. Положения, относящиеся к основному материалу
4.3.1. Тип основного материала
Положения, относящиеся к типу основного материала, включают в себя:
- обозначения материала(ов) и ссылочного стандарта(ов);
- номер(а) группы по ИСО/ТО 15608.
WPS может распространяться на группу материалов.
4.3.2. Размеры материала
Положения, относящиеся к размерам материала, включают в себя:
- диапазоны толщин соединения;
- диапазоны наружных диаметров труб.
4.4. Положения для всех процедур сварки
4.4.1. Процесс сварки
Процесс(ы) сварки - по ЕН ИСО 4063.
4.4.2. Конструкция соединения
Информация о конструкции соединения включает в себя:
- эскиз конструкции соединения, показывающий конфигурацию и размеры;
- последовательность выполнения проходов сварки, если она существенна для обеспечения требуемых свойств сварного шва.
4.4.3. Положение сварки
Применяемые положения сварки - по ЕН ИСО 6947.
4.4.4. Подготовка соединения
Процедура подготовки соединения включает в себя:
- разделку свариваемых кромок, их зачистку и обезжиривание, включая используемые методы;
- зажатие, фиксацию свариваемых деталей и выполнение прихваток.
4.4.5. Техника сварки
Техника сварки включает в себя:
- поперечные перемещения электрода, если применяются:
a) для ручной сварки - наибольшую ширину валика сварного шва,
b) для механизированной и автоматической сварок - наибольшее поперечное перемещение или амплитуду, частоту и время задержки колебаний;
