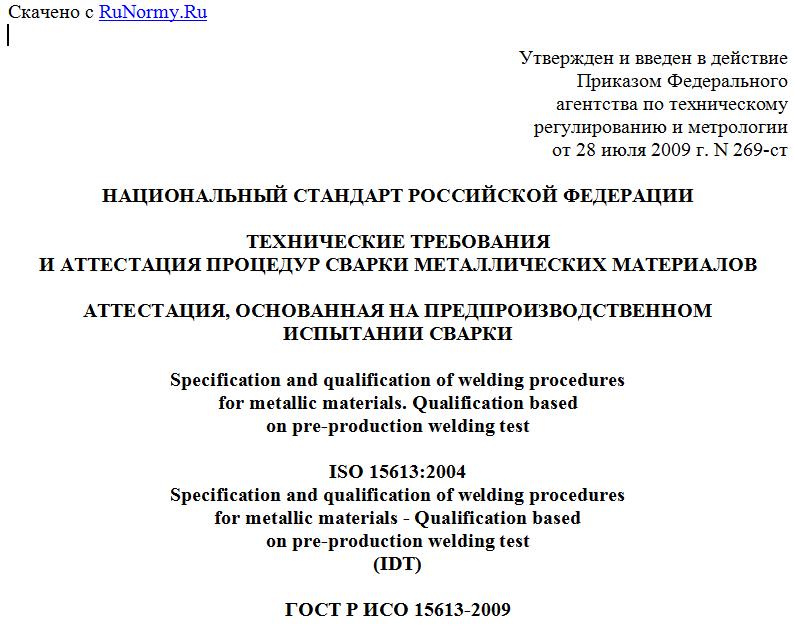

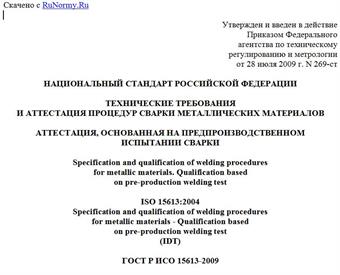

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 28 июля 2009 г. N 269-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
И АТТЕСТАЦИЯ ПРОЦЕДУР СВАРКИ МЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ
АТТЕСТАЦИЯ, ОСНОВАННАЯ НА ПРЕДПРОИЗВОДСТВЕННОМ
ИСПЫТАНИИ СВАРКИ
Specification and qualification of welding procedures
for metallic materials. Qualification based
on pre-production welding test
ISO 15613:2004
Specification and qualification of welding procedures
for metallic materials - Qualification based
on pre-production welding test
(IDT)
ГОСТ Р ИСО 15613-2009
Группа Т51
ОКС 25.160.10
Дата введения
1 июля 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным учреждением "Научно-учебный центр "Сварка и контроль" при МГТУ им. Н.Э. Баумана (ФГУ НУЦСК при МГТУ им. Н.Э. Баумана), Национальным агентством контроля и сварки (НАКС) на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 364 "Сварка и родственные процессы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 28 июля 2009 г. N 269-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 15613:2004 "Технические требования и аттестация процедур сварки металлических материалов. Аттестация, основанная на предпроизводственном испытании сварки" (ISO 15613:2004 "Specification and qualification of welding procedures for metallic materials - Qualification based on pre-production welding test").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты, сведения о которых приведены в дополнительном приложении А
5 ВВЕДЕН ВПЕРВЫЕ
6 ПЕРЕИЗДАНИЕ. Февраль 2011 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
ЕН ИСО 15613:2004 разработан Техническим комитетом СЕН/ТК 121 "Сварка" Европейского комитета по стандартизации (СЕН), секретариат которого закреплен за ДС (организация по стандартизации Дании), в сотрудничестве с Техническим комитетом ИСО/ТК 44 "Сварка и родственные процессы", подкомитетом ПК 10 "Унификация требований в области сварки металлов" в соответствии с Соглашением о техническом сотрудничестве ИСО и СЕН (Венское Соглашение).
Один из методов аттестации процедуры сварки, установленных в ЕН ИСО 15607, основывается на предпроизводственном испытании сварки.
Аттестация, основанная на предпроизводственном испытании сварки, может быть использована, если форма и размеры стандартных образцов для испытаний (например, по ЕН ИСО 15614) неадекватно представляют подлежащее сварке соединение.
В таких случаях могут быть сделаны один или более специальных контрольных образцов, чтобы воспроизвести сварное соединение изделия во всех его существенных признаках, например по размерам, напряженному состоянию, теплоотводу, ограничению доступа. В случае контактной сварки для предпроизводственного испытания следует использовать производственные детали.
1 Область применения
Настоящий стандарт входит в серии стандартов, описание которых приведено в ЕН ИСО 15607, приложение А.
Настоящий стандарт устанавливает, как предварительные технические требования к процедуре сварки аттестуются на основе предпроизводственных испытаний сварки.
Настоящий стандарт применяют при дуговой, газовой, лучевой, контактной сварках, сварке шпилек и сварке трением металлических материалов. Принципы настоящего стандарта допускается применять к другим процессам сварки.
Применение настоящего стандарта может ограничиваться стандартом или техническими условиями на продукцию.
2 Нормативные ссылки
Настоящий стандарт содержит датированные и недатированные ссылки, положения из других публикаций. Нормативные ссылки располагаются в соответствующих местах текста, далее указаны другие публикации. Для датированных ссылок последующие поправки или изменения действительны для настоящего стандарта только после введения поправок или изменений к нему. Для недатированных ссылок применяется последнее издание приведенного стандарта (включая изменения).
ЕН ИСО 15607:2003 Технические требования и аттестация процедур сварки металлических материалов. Общие правила (ИСО 15607:2003)
ИСО/ТО 15608:2000 Сварка. Рекомендации по системе группирования металлических материалов
ЕН ИСО 15609-1 Технические требования и аттестация процедур сварки металлических материалов. Технические требования к процедуре сварки. Часть 1. Дуговая сварка (ИСО 15609-1:2004)
ЕН ИСО 15609-2 Технические требования и аттестация процедур сварки металлических материалов. Технические требования к процедуре сварки. Часть 2. Газовая сварка (ИСО 15609-2:2001)
ЕН ИСО 15609-3 Технические требования и аттестация процедур сварки металлических материалов. Технические требования к процедуре сварки. Часть 3. Электронно-лучевая сварка (ИСО 15609-3:2004)
ЕН ИСО 15609-4 Технические требования и аттестация процедур сварки металлических материалов. Технические требования к процедуре сварки. Часть 4. Лазерная сварка (ИСО 15609-4:2004)
ЕН ИСО 15609-5 Технические требования и аттестация процедур сварки металлических материалов. Технические требования к процедуре сварки. Часть 5. Контактная сварка (ИСО 15609-5:2004)
ЕН ИСО 15614-1 Технические требования и аттестация процедур сварки металлических материалов. Испытание процедуры сварки. Часть 1. Дуговая и газовая сварка сталей и дуговая сварка никеля и никелевых сплавов (ИСО 15614-1:2003)
ЕН ИСО 15614-2 Технические требования и аттестация процедур сварки металлических материалов. Испытания процедуры сварки. Часть 2. Дуговая сварка алюминия и алюминиевых сплавов (ИСО 15614-2:2005)
ЕН ИСО 15614-3 Технические требования и аттестация процедур сварки металлических материалов. Испытания процедуры сварки. Часть 3. Испытания процедуры дуговой сварки чугуна
ЕН ИСО 15614-4 Технические требования и аттестация процедур сварки металлических материалов. Испытания процедуры сварки. Часть 4. Отделочная сварка алюминиевых отливок
ЕН ИСО 15614-5 Технические требования и аттестация процедур сварки металлических материалов. Испытания процедуры сварки. Часть 5. Дуговая сварка титана, циркония и их сплавов (ИСО 15614-5:2004)
ЕН ИСО 15614-6 Технические требования и аттестация процедур сварки металлических материалов. Испытание процедуры сварки. Часть 6. Медь и медные сплавы
ЕН ИСО 15614-8 Технические требования и аттестация процедур сварки металлических материалов. Испытание процедуры сварки. Часть 8. Сварка труб с листом (ИСО 15614-8:2002)
ЕН ИСО 15614-10 Технические требования и аттестация процедур сварки металлических материалов. Испытание процедуры сварки. Часть 10. Гипербарическая сухая сварка (ИСО 15614-10:2005)
ЕН ИСО 15614-11 Технические требования и аттестация процедур сварки металлических материалов. Испытание процедуры сварки. Часть 11. Электронно-лучевая и лазерная сварка (ИСО 15614-11:2002)
ЕН ИСО 15614-12 Технические требования и аттестация процедур сварки металлических материалов. Испытания процедуры сварки. Часть 12. Точечная, шовная и рельефная сварка (ИСО 15614-12:2004)
ЕН ИСО 15614-13 Технические требования и аттестация процедур сварки металлических материалов. Испытание процедуры сварки. Часть 13. Контактная стыковая сварка сопротивлением и оплавлением (ИСО 15614-13:2005)
ИСО 10447 Сварка. Испытания на отрыв швов, выполненных контактной точечной, рельефной и стыковой сваркой
3 Термины и определения
В настоящем стандарте применены термины по ЕН ИСО 15607.
4 Предварительные технические требования к процедуре сварки (pWPS)
Предварительные технические требования к процедуре сварки следует разрабатывать в соответствии с ЕН ИСО 15609-1 или другими стандартами серии ЕН ИСО 15609.
5 Аттестация процедуры сварки
Аттестацию процедуры сварки должен проводить эксперт или экспертный орган согласно соответствующей части ЕН ИСО 15614, как определено настоящим стандартом.
6 Сварка контрольных образцов
Подготовку и сварку контрольных образцов следует выполнять в условиях сварки продукции, которую они должны воспроизводить своей формой и размерами. Условия сварки конструкции также включают в себя положения сварки и другие существенные факторы, например напряженное состояние, теплоотвод, ограниченный доступ, состояние кромок.
