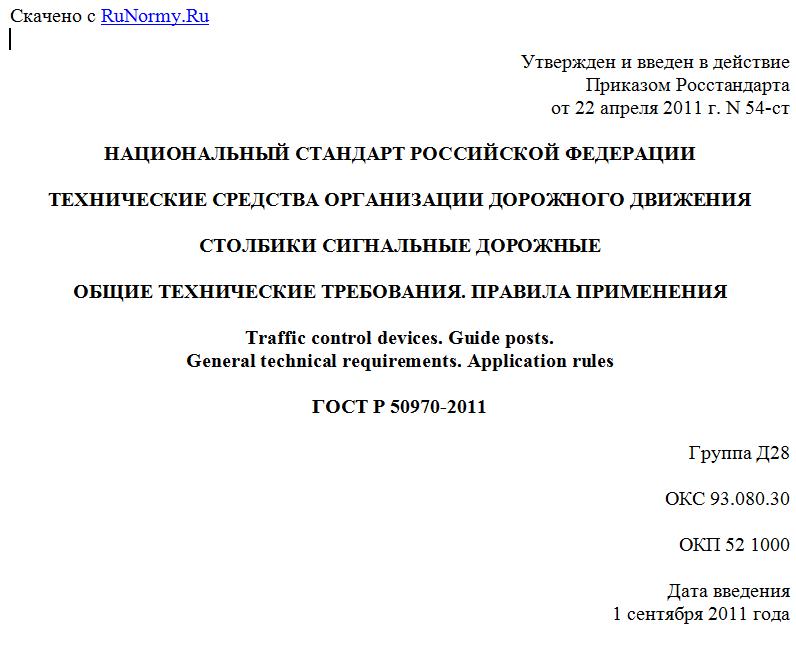

Утвержден и введен в действие
Приказом Росстандарта
от 22 апреля 2011 г. N 54-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕХНИЧЕСКИЕ СРЕДСТВА ОРГАНИЗАЦИИ ДОРОЖНОГО ДВИЖЕНИЯ
СТОЛБИКИ СИГНАЛЬНЫЕ ДОРОЖНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. ПРАВИЛА ПРИМЕНЕНИЯ
Traffic control devices. Guide posts.
General technical requirements. Application rules
ГОСТ Р 50970-2011
Группа Д28
ОКС 93.080.30
ОКП 52 1000
Дата введения
1 сентября 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "РОСДОРНИИ" Российского дорожного агентства Министерства транспорта Российской Федерации (ФГУП "РОСДОРНИИ") совместно с Департаментом обеспечения безопасности дорожного движения Министерства внутренних дел Российской Федерации (Департамент ОБДД МВД России).
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 апреля 2011 г. N 54-ст.
4. Взамен ГОСТ Р 50970-96.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на дорожные сигнальные столбики, предназначенные для установки на автомобильных дорогах общего пользования с целью указания направления дороги и границ земляного полотна, устанавливает общие технические требования и правила их применения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 41.27-2001 (Правила ЕЭК ООН N 27). Единообразные предписания, касающиеся официального утверждения предупреждающих треугольников
ГОСТ Р 50971-2011. Технические средства организации дорожного движения. Световозвращатели дорожные. Общие технические требования. Правила применения
ГОСТ Р 51256-99. Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования
ГОСТ Р 52289-2004. Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств
ГОСТ Р 52290-2004. Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования
ГОСТ Р 52298-2004. Услуги транспортно-экспедиторские. Общие требования
ГОСТ Р 52901-2007. Картон гофрированный для упаковки продукции. Технические условия
ГОСТ 9.403-80. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействию жидкостей
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 7721-89. Источники света для измерения цвета. Типы. Технические требования. Маркировка
ГОСТ 14192-96. Маркировка грузов
ГОСТ 21140-88. Тара. Система размеров
ГОСТ 26633-91. Бетоны тяжелые и мелкозернистые. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения, обозначения и сокращения
3.1. В настоящем стандарте применен следующий термин с соответствующим определением:
3.1.1. Сигнальный столбик: по ГОСТ Р 52289.
3.2. В настоящем стандарте применены следующие сокращения и обозначения:
С1, С2 и С3 - типы сигнальных столбиков;
ВД - класс сигнальных столбиков по устойчивости к статической нагрузке (временной деформации);
x, y - координаты цветности;
- угол наблюдения;
- угол освещения.
4. Классификация сигнальных столбиков
4.1. Сигнальные столбики (далее - столбики) по возможности повторного использования после наезда на них транспортного средства классифицируют на следующие типы:
- непредназначенные для использования после наезда транспортного средства (С1);
- предназначенные для многократного использования после наезда транспортного средства при повторной установке (С2);
- предназначенные для многократного использования и самовосстанавливающие вертикальное положение после наезда транспортного средства (С3).
4.2. По способу крепления корпуса столбика к удерживающему устройству сигнальные столбики подразделяют на:
- несъемные;
- съемные.
4.3. По устойчивости к статической нагрузке по 5.4.2 сигнальные столбики подразделяют на классы: ВД0, ВД1 и ВД.
4.4. Световозвращатели, размещаемые на сигнальных столбиках, должны соответствовать требованиям ГОСТ Р 50971.
5. Технические требования
5.1. Общие требования
5.1.1. Форма и размеры сигнальных столбиков типа С1 должны соответствовать указанным на рисунках 1 - 4, типа С2 - на рисунке 5 и С3 - на рисунках 6 - 8.
Отклонения линейных размеров сигнального столбика по ширине не должны превышать +/- 3 мм, по длине - +/- 20 мм.
Рисунок 1
Рисунок 2
Рисунок 3
Рисунок 4
1 - корпус столбика; 2 - поверхность грунта;
3 - анкерное устройство
Примечание. Размеры в скобках соответствуют случаю установки столбиков с использованием удерживающих анкерных устройств.
1 - корпус столбика; 2 - удерживающее устройство;
3 - поверхность грунта
Рисунок 5. Сигнальный столбик типа С2
Рисунок 6
