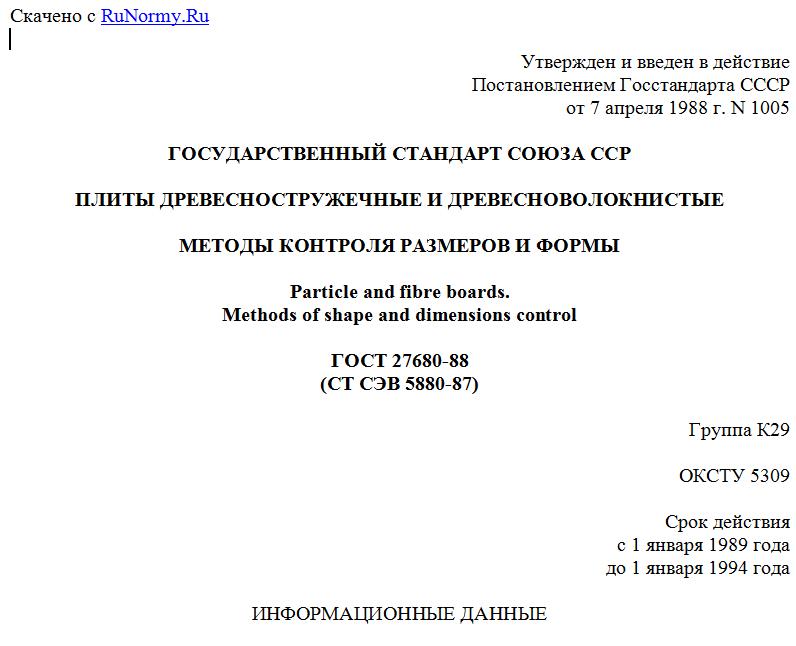

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 7 апреля 1988 г. N 1005
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПЛИТЫ ДРЕВЕСНОСТРУЖЕЧНЫЕ И ДРЕВЕСНОВОЛОКНИСТЫЕ
МЕТОДЫ КОНТРОЛЯ РАЗМЕРОВ И ФОРМЫ
Particle and fibre boards.
Methods of shape and dimensions control
ГОСТ 27680-88
(СТ СЭВ 5880-87)
Группа К29
ОКСТУ 5309
Срок действия
с 1 января 1989 года
до 1 января 1994 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством лесной, целлюлозно-бумажной и деревообрабатывающей промышленности СССР.
Исполнители: Ю.А. Сергачев, канд. техн. наук, О.Е. Поташев, канд. техн. наук (руководитель темы), И.В. Пинтус.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 07.04.1988 N 1005.
3. Срок первой проверки 1992 г. Периодичность проверки 5 лет.
4. Стандарт полностью соответствует СТ СЭВ 5880-87.
5. Ссылочные нормативно-технические документы
-----------------------------------T------------------------------
Обозначение НТД, ¦ Номер пункта
на который дана ссылка ¦
-----------------------------------+------------------------------
ГОСТ 166-89 ¦2.3, 2.4
ГОСТ 427-75 ¦2.3, 2.4
ГОСТ 792-67 ¦2.3
ГОСТ 1049-74 ¦2.3
ГОСТ 3749-77 ¦2.4
ГОСТ 6507-90 ¦2.2
ГОСТ 7502-98 ¦2.1, 2.4
ГОСТ 10633-78 ¦4.2
ГОСТ 11358-89 ¦2.2
Настоящий стандарт распространяется на древесностружечные и древесноволокнистые плиты и устанавливает методы контроля размеров, прямолинейности и перпендикулярности кромок.
1. ОТБОР ОБРАЗЦОВ
Контролю подвергают полноформатные плиты, выдержанные не менее 24 ч при температуре от 10 до 30 °C и относительной влажности воздуха от 50 до 80%.
2. АППАРАТУРА
2.1. Инструмент измерительный металлический (рулетка) с ценой деления 1 мм по ГОСТ 7502-98.
2.2. Приборы для измерения толщины плит - толщиномер индикаторный по ГОСТ 11358-89 и микрометр с ценой деления не более 0,05 мм по ГОСТ 6507-90.
Измерительные поверхности приборов должны быть плоскими с диаметром не менее 10 мм или при наличии двух дополнительных опор - сферическими с радиусом не менее 10 мм.
Допускается использование других приборов, позволяющих измерять толщину с погрешностью не более 0,05 мм.
2.3. Приборы для контроля прямолинейности: линейка измерительная металлическая по ГОСТ 427-75 длиной не менее длины контролируемых плит, проволока по ГОСТ 792-67 или ГОСТ 1049-74, или штангенциркуль типа ШЦ по ГОСТ 166-89.
Чертеж 1 исключен с 1 января 2011 года. - Изменение N 1, введенное в действие Приказом Росстандарта от 17.10.2010 N 245-ст.
2.4. Приборы для контроля перпендикулярности кромок: угольник поверочный 90° типа УШ второго класса точности длиной 1000 мм по ГОСТ 3749-77, линейка измерительная металлическая по ГОСТ 427-75, рулетка металлическая с ценой деления 1 мм по ГОСТ 7502-98 или штангенциркуль типа ШЦ по ГОСТ 166-89.
2.5. Исключен с 1 января 2011 года. - Изменение N 1, введенное в действие Приказом Росстандарта от 17.10.2010 N 245-ст.
2.6. Исключен с 1 января 2011 года. - Изменение N 1, введенное в действие Приказом Росстандарта от 17.10.2010 N 245-ст.
3. ПРОВЕДЕНИЕ КОНТРОЛЯ
3.1. Длину и ширину плиты измеряют параллельно кромкам на расстоянии 100 мм от них рулеткой с погрешностью не более 1 мм.
3.2. Толщину контролируемых плит измеряют в восьми точках, указанных на чертеже. Погрешность измерения толщины должна быть не более 0,1 мм.
Схема расположения точек измерений толщины плит
3.3. Исключен с 1 января 2011 года. - Изменение N 1, введенное в действие Приказом Росстандарта от 17.10.2010 N 245-ст.
3.3.1. Исключен с 1 января 2011 года. - Изменение N 1, введенное в действие Приказом Росстандарта от 17.10.2010 N 245-ст.
3.3.2. Исключен с 1 января 2011 года. - Изменение N 1, введенное в действие Приказом Росстандарта от 17.10.2010 N 245-ст.
3.4. Прямолинейность кромок контролируют при помощи измерительной линейки, приложенной к выбранной кромке, или натяжением проволоки по углам выбранной кромки плиты. Штангенциркулем измеряют наибольшее отклонение между линейкой (проволокой) и кромкой плиты и округляют результат с точностью до 0,5 мм.
Измерения проводят для каждой из кромок плиты.
3.5. Перпендикулярность кромок контролируют при помощи поверочного угольника, приложенного к одной из сторон плиты, прямоугольность которой должна быть измерена. На расстоянии (1000 +/- 1) мм от угла плиты штангенциркулем измеряют расстояние между краем плиты и другой стороной угольника. Измерения проводят на всех четырех углах плиты. Допускается перпендикулярность кромок контролировать определением разности длин диагоналей пласти плиты, которая не должна быть более 0,2% длины плиты.
4. ОЦЕНКА РЕЗУЛЬТАТОВ
4.1. За толщину контролируемой плиты принимают среднеарифметическое значение результатов измерений в восьми точках, округленное до 0,1 мм.
За длину (ширину) контролируемой плиты принимают среднеарифметическое значение результатов измерений длины (ширины) соответственно, округленное до 1 мм.
Прямолинейность кромок (отдельно для длины и ширины плиты) характеризуется из измеренных отклонений, деленным на длину соответствующей кромки, в мм/м.
Прямоугольность кромок характеризуется наибольшим измеренным значением отклонения стороны поверочного угольника от кромки плиты, деленным на длину кромки плиты (мм/м) и округленным до 0,5 мм/м.
4.2. Результаты всех измерений включают в протокол, составленный в соответствии с требованиями ГОСТ 10633-78.
