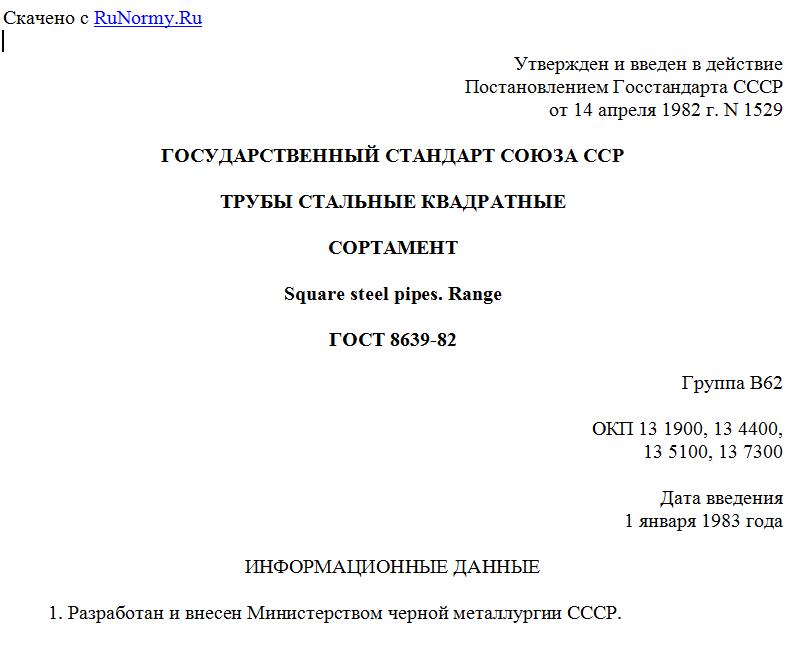

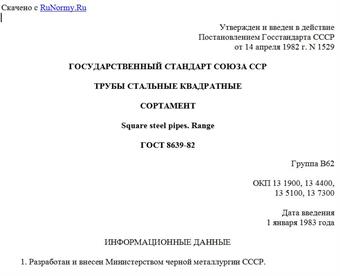

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 14 апреля 1982 г. N 1529
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ СТАЛЬНЫЕ КВАДРАТНЫЕ
СОРТАМЕНТ
Square steel pipes. Range
ГОСТ 8639-82
Группа В62
ОКП 13 1900, 13 4400,
13 5100, 13 7300
Дата введения
1 января 1983 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: В.П. Сокуренко, канд. техн. наук (руководитель темы); А.Б. Петрушевская.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 14.04.1982 N 1529.
3. Взамен ГОСТ 8639-68.
4. Ссылочные нормативно-технические документы
---------------------------------------------T--------------------
Обозначение НТД, на который дана ссылка ¦ Номер пункта
---------------------------------------------+--------------------
ГОСТ 13663-86 ¦2, 11
5. Ограничение срока действия снято Постановлением Госстандарта от 07.10.1992 N 1328.
6. Переиздание (май 1997 г.) с Изменениями N 1, 2, 3, утвержденными в июне 1987 г., ноябре 1989 г., сентябре 1992 г. (ИУС 10-87, 2-90, 12-92).
1. Настоящий стандарт распространяется на трубы стальные бесшовные горячедеформированные и холоднодеформированные, трубы электросварные, электросварные холоднодеформированные, электросварные горячекалиброванные, а также трубы, изготовленные методом печной сварки.
2. Форма и размеры квадратных труб должны соответствовать указанным на чертеже и в табл. 1.
Таблица 1
-----------T-----------T-----------T---------T----------T---------
Наружный ¦ Толщина ¦ Площадь ¦ Масса ¦ Момент ¦Момент
размер А, ¦ стенки s, ¦ сечения, ¦ 1 м, кг ¦ инерции, ¦сопротив-
мм ¦ мм ¦ см2 ¦ ¦ см4 ~= ¦ления,
¦ ¦ ¦ ¦ ¦см3 ~=
¦ ¦ ¦ +----------+---------
¦ ¦ ¦ ¦ I = I ¦ W = W
¦ ¦ ¦ ¦ x y ¦ x y
-----------+-----------+-----------+---------+----------+---------
10 ¦0,8 ¦0,283 ¦0,222 ¦0,039 ¦0,079
¦0,9 ¦0,314 ¦0,246 ¦0,042 ¦0,085
¦1,0 ¦0,343 ¦0,269 ¦0,0452 ¦0,0904
¦1,2 ¦0,398 ¦0,312 ¦0,050 ¦0,100
¦1,4 ¦0,448 ¦0,352 ¦0,053 ¦0,107
-----------+-----------+-----------+---------+----------+---------
15 ¦0,8 ¦0,443 ¦0,348 ¦0,147 ¦0,196
¦0,9 ¦0,494 ¦0,388 ¦0,161 ¦0,215
¦1,0 ¦0,543 ¦0,426 ¦0,176 ¦0,233
¦1,2 ¦0,638 ¦0,501 ¦0,199 ¦0,265
¦1,4 ¦0,728 ¦0,571 ¦0,220 ¦0,293
¦1,5 ¦0,771 ¦0,605 ¦0,229 ¦0,305
-----------+-----------+-----------+---------+----------+---------
20 ¦0,8 ¦0,603 ¦0,474 ¦0,368 ¦0,368
¦0,9 ¦0,674 ¦0,529 ¦0,406 ¦0,406
¦1,0 ¦0,743 ¦0,583 ¦0,442 ¦0,442
¦1,2 ¦0,878 ¦0,689 ¦0,510 ¦0,510
¦1,4 ¦1,01 ¦0,791 ¦0,572 ¦0,572
¦1,5 ¦1,071 ¦0,841 ¦0,600 ¦0,600
¦2,0 ¦1,37 ¦1,075 ¦0,723 ¦0,723
-----------+-----------+-----------+---------+----------+---------
25 ¦0,8 ¦0,763 ¦0,599 ¦0,740 ¦0,592
¦0,9 ¦0,854 ¦0,670 ¦0,820 ¦0,656
¦1,0 ¦0,943 ¦0,740 ¦0,897 ¦0,718
¦1,2 ¦1,12 ¦0,878 ¦1,04 ¦0,835
¦1,4 ¦1,29 ¦1,01 ¦1,18 ¦0,945
¦1,5 ¦1,37 ¦1,07 ¦1,24 ¦0,996
¦2,0 ¦1,77 ¦1,39 ¦1,53 ¦1,22
¦2,5 ¦2,14 ¦1,68 ¦1,77 ¦1,41
¦3,0 ¦2,48 ¦1,95 ¦1,95 ¦1,56
-----------+-----------+-----------+---------+----------+---------
30 ¦0,8 ¦0,923 ¦0,725 ¦1,30 ¦0,870
¦0,9 ¦1,03 ¦0,811 ¦1,45 ¦0,966
¦1,0 ¦1,14 ¦0,897 ¦1,59 ¦1,06
¦1,2 ¦1,36 ¦1,07 ¦1,86 ¦1,24
¦1,3 ¦1,46 ¦1,15 ¦1,99 ¦1,33
¦1,4 ¦1,57 ¦1,23 ¦2,12 ¦1,41
¦1,5 ¦1,67 ¦1,31 ¦2,24 ¦1,49
¦2,0 ¦2,17 ¦1,70 ¦2,79 ¦1,86
¦2,5 ¦2,64 ¦2,07 ¦3,27 ¦2,18
¦3,0 ¦3,08 ¦2,42 ¦3,66 ¦2,44
¦3,5 ¦3,50 ¦2,75 ¦3,98 ¦2,65
¦4,0 ¦3,88 ¦3,04 ¦4,23 ¦2,82
-----------+-----------+-----------+---------+----------+---------
35 ¦0,8 ¦1,083 ¦0,850 ¦2,10 ¦1,20
¦0,9 ¦1,21 ¦0,953 ¦2,34 ¦1,34
¦1,4 ¦1,85 ¦1,45 ¦3,45 ¦1,97
¦1,5 ¦1,97 ¦1,55 ¦3,65 ¦2,09
¦2,0 ¦2,57 ¦2,02 ¦4,61 ¦2,63
¦2,5 ¦3,14 ¦2,46 ¦5,44 ¦3,11
¦3,0 ¦3,68 ¦2,89 ¦6,17 ¦3,52
¦3,5 ¦4,20 ¦3,30 ¦6,78 ¦3,88
¦4,0 ¦4,68 ¦3,67 ¦7,30 ¦4,17
¦5,0 ¦5,57 ¦4,37 ¦8,05 ¦4,60
-----------+-----------+-----------+---------+----------+---------
40 ¦1,4 ¦2,13 ¦1,67 ¦5,24 ¦2,62
¦1,5 ¦2,27 ¦1,78 ¦5,57 ¦2,78
¦2,0 ¦2,97 ¦2,33 ¦7,07 ¦3,53
¦2,5 ¦3,64 ¦2,85 ¦8,42 ¦4,21
¦3,0 ¦4,28 ¦3,36 ¦9,61 ¦4,81
¦3,5 ¦4,90 ¦3,85 ¦10,66 ¦5,33
¦4,0 ¦5,48 ¦4,30 ¦11,57 ¦5,79
¦5,0 ¦6,57 ¦5,16 ¦13,01 ¦6,50
¦6,0 ¦7,54 ¦5,92 ¦13,96 ¦6,98
-----------+-----------+-----------+---------+----------+---------
42 ¦3,0 ¦4,52 ¦3,55 ¦11,30 ¦5,38
¦3,5 ¦5,18 ¦4,07 ¦12,56 ¦5,98
¦4,0 ¦5,80 ¦4,56 ¦13,67 ¦6,51
¦5,0 ¦6,97 ¦5,47 ¦15,45 ¦7,36
¦6,0 ¦8,02 ¦6,30 ¦16,69 ¦7,95
-----------+-----------+-----------+---------+----------+---------
45 ¦2,0 ¦3,37 ¦2,65 ¦10,29 ¦4,57
¦3,0 ¦4,88 ¦3,83 ¦14,15 ¦6,29
¦3,5 ¦5,60 ¦4,40 ¦15,79 ¦7,02
¦4,0 ¦6,28 ¦4,93 ¦17,25 ¦7,67
¦5,0 ¦7,57 ¦5,94 ¦19,66 ¦8,38
¦6,0 ¦8,74 ¦6,86 ¦21,42 ¦9,52
¦7,0 ¦9,80 ¦7,69 ¦22,60 ¦10,04
¦8,0 ¦10,74 ¦8,43 ¦23,23 ¦10,33
-----------+-----------+-----------+---------+----------+---------
50 ¦2,0 ¦3,77 ¦2,96 ¦14,36 ¦5,74
¦2,5 ¦4,64 ¦3,64 ¦17,27 ¦6,91
¦3,0 ¦5,48 ¦4,31 ¦19,93 ¦7,97
¦3,5 ¦6,30 ¦4,94 ¦22,35 ¦8,94
¦4,0 ¦7,08 ¦5,56 ¦24,54 ¦9,82
¦4,5 ¦7,84 ¦6,16 ¦26,51 ¦10,60
