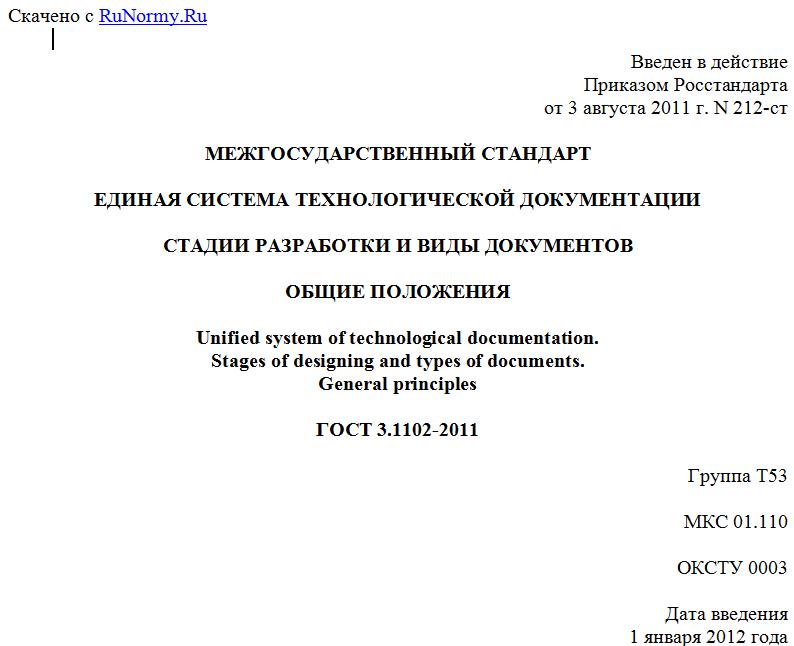

Введен в действие
Приказом Росстандарта
от 3 августа 2011 г. N 212-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ
СТАДИИ РАЗРАБОТКИ И ВИДЫ ДОКУМЕНТОВ
ОБЩИЕ ПОЛОЖЕНИЯ
Unified system of technological documentation.
Stages of designing and types of documents.
General principles
ГОСТ 3.1102-2011
Группа Т53
МКС 01.110
ОКСТУ 0003
Дата введения
1 января 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ"), Автономной некоммерческой организацией "Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 39 от 12 мая 2011 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Гостпотребстандарт Украины
4. Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. N 212-ст межгосударственный стандарт ГОСТ 3.1102-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.
5. Взамен ГОСТ 3.1102-81.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт устанавливает стадии разработки и виды документов, применяемых для технологических процессов изготовления или ремонта изделий машиностроения и приборостроения.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.103-68 Единая система конструкторской документации. Стадии разработки
ГОСТ 2.602-95 Единая система конструкторской документации. Ремонтные документы
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Стадии разработки технологической документации
3.1. Стадии разработки технологической документации, применяемой для технологических процессов изготовления изделий (составных частей изделий), определяются в зависимости от стадий разработки используемой конструкторской документации по ГОСТ 2.103.
3.2. Стадии разработки рабочей технологической документации устанавливает разработчик документации в соответствии с таблицей 1.
Таблица 1
Стадия разработки технологической документации Содержание работы
Предварительный проект Разработка технологической документации, предназначенной для изготовления и испытания материального макета изделия и (или) его составных частей с присвоением литеры "П", на основании конструкторской документации, выполненной на стадиях "Эскизный проект" и "Технический проект"
Разработка документации:
а) опытного образца (опытной партии) Разработка технологической документации, предназначенной для изготовления и испытания опытного образца (опытной партии), без присвоения литеры, на основании конструкторской документации, не имеющей литеры. Корректировка и разработка технологической документации по результатам изготовления и предварительных испытаний опытного образца (опытной партии) с присвоением литеры "О" на основании конструкторской документации, имеющей литеру "О". Корректировка и разработка технологической документации по результатам изготовления и приемочных испытаний опытного образца (опытной партии) и по результатам корректировки конструкторской документации с присвоением технологической документации литеры "О1, О2 .... Оn" на основании конструкторской документации, имеющей литеру "О1, О2 .... Оn".
б) серийного (массового) производства Разработка технологической документации, предназначенной для изготовления и испытания изделий серийного (массового) производства, с присвоением литеры "А" ("Б") на основании конструкторской документации, имеющей литеру "А" или "Б"
3.3. На стадии разработки конструкторской документации "Техническое предложение" технологическую документацию не разрабатывают.
3.4. При выполнении технологической документации в форме электронного документа требования к форматам данных рекомендуется устанавливать на предшествующей стадии разработки, если это не предусмотрено техническим заданием.
3.5. Директивной технологической документации, предназначенной только для решения необходимых инженерно-технических, планово-экономических и организационных задач, при постановке изделия на производство присваивают литеру "Д" на основании конструкторской документации, имеющей литеру "А" или "Б".
3.6. Технологической документации, предназначенной для разового изготовления одного или нескольких изделий (составных частей изделий) в единичном производстве, присваивают литеру "И" на основании конструкторской документации, имеющей литеру "И".
3.7. Ранее разработанные технологические документы (комплекты технологических документов) применяют при изготовлении новых или модернизации изготовляемых изделий в следующих случаях:
- на стадии разработки технологической документации "Предварительный проект" - независимо от литерности применяемой технологической документации;
- в технологической документации опытного образца (опытной партии) с литерой , серийного (массового) производства с литерами "А" и "Б", если литера применяемой технологической документации та же или высшая.
Литеру полного комплекта технологической документации определяют низшей из литер, указанных в документах, входящих в комплект.
3.8. Стадии разработки рабочей технологической документации, применяемой для технологических процессов ремонта изделий (составных частей изделий), определяет разработчик документации в зависимости от применяемых видов документов на ремонт по ГОСТ 2.602 и стадии разработки ремонтной конструкторской документации - в соответствии с таблицей 2.
Таблица 2
Стадия разработки технологической документации Содержание работы
Разработка документации:
а) опытного ремонта Разработка технологической документации, предназначенной для опытного ремонта и испытания изделий (составных частей изделий), с присвоением технологической документации литеры "РО" на основании конструкторской документации, имеющей литеру "РО". Разработка технологической документации, проверенной опытным ремонтом, с присвоением литеры "РО1" ("РО2")
б) серийного (массового) ремонтного производства Разработка технологической документации, предназначенной для серийного (массового) ремонта и испытаний изделий (составных частей изделий), с присвоением технологической документации литеры "РА" ("РБ"), на основании конструкторской документации, имеющей литеру "РА" или "РБ"
3.9. Директивной технологической документации, предназначенной для выборочной и укрупненной разработки технологических процессов ремонта и испытания изделий (составных частей изделий), а также для решения необходимых инженерно-технических, планово-экономических и организационных задач, присваивают литеру "РД".
3.10. Технологической документации, предназначенной для разового ремонта одного или нескольких изделий (составных частей изделий) в единичном производстве, присваивают литеру "РИ" на основании конструкторской документации, имеющей литеру "РИ".
3.11. При разработке документации на технологические процессы, выполняемые на стадиях "Предварительный проект", "Опытный образец (опытная партия)" и "Опытный ремонт", ее следует выполнять в маршрутном и (или) маршрутно-операционном описании.
3.12. При разработке документации на технологические процессы, выполняемые на стадиях "Серийное (массовое) производство", "Серийное (массовое) ремонтное производство", ее следует выполнять в операционном описании.
Допускается разработка технологической документации:
- в маршрутно-операционном описании при условии ее применения в мелкосерийном производстве;
- на предыдущей стадии в сравнении со стадией разработки применяемой конструкторской документации при условии изготовления или ремонта ограниченной партии изделий (составных частей изделий).
3.13. В технологических документах допускается указывать ссылки на другие технологические документы, стандарты и технические условия на материалы (вещества). Допускается указывать ссылки на стандарты организаций при условии, что они однозначно определяют соответствующие требования к технологии.
На изделия, разрабатываемые по заказу Министерства обороны, стандарты организаций должны быть согласованы с заказчиком (представительством заказчика).
Технологические документы, стандарты организаций, на которые приводят ссылки, подлежат передаче другой организации вместе с комплектом технологических документов, при этом форма выполнения передаваемых ссылочных документов [бумажная и (или) электронная] должна соответствовать форме выполнения документов, входящих в комплект, либо быть согласована с этой организацией.
