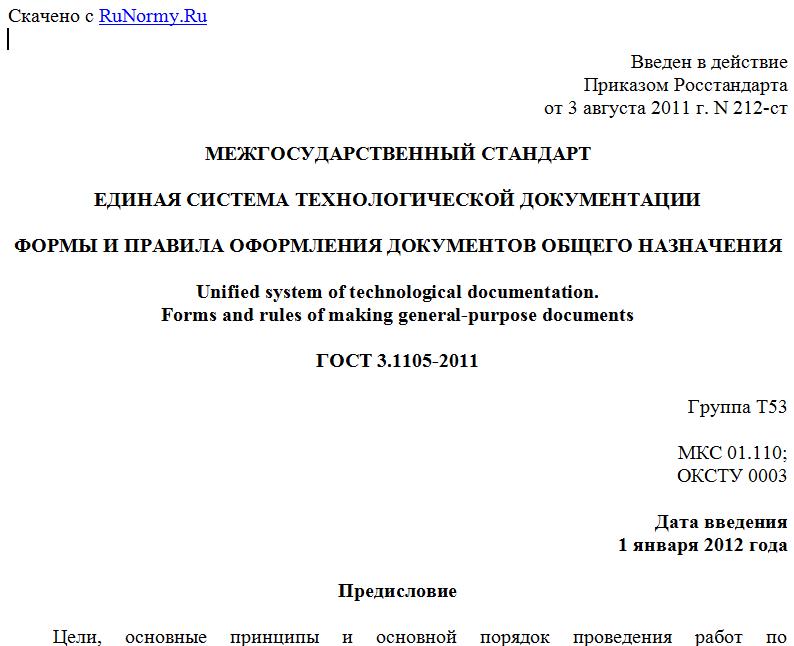

Введен в действие
Приказом Росстандарта
от 3 августа 2011 г. N 212-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ
ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ДОКУМЕНТОВ ОБЩЕГО НАЗНАЧЕНИЯ
Unified system of technological documentation.
Forms and rules of making general-purpose documents
ГОСТ 3.1105-2011
Группа Т53
МКС 01.110;
ОКСТУ 0003
Дата введения
1 января 2012 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ"), Автономной некоммерческой организацией "Научно-исследовательский центр CALS-технологий "Прикладная логистика" (АНО НИЦ CALS-технологий "Прикладная логистика")
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 39 от 12 мая 2011 г.)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 3 августа 2011 г. N 212-ст межгосударственный стандарт ГОСТ 3.1105-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2012 г.
5 ВЗАМЕН ГОСТ 3.1105-84
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1 Область применения
Настоящий стандарт устанавливает формы и правила оформления технологических документов общего назначения: титульного листа, технологической инструкции и карты эскизов, разрабатываемых с применением различных методов проектирования.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты с учетом особенностей применения и обращения указанных документов в организации (предприятии).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 2.004-88 Единая система конструкторской документации. Общие требования к выполнению конструкторских и технологических документов на печатающих и графических устройствах вывода ЭВМ
ГОСТ 2.051-2006 Единая система конструкторской документации. Электронные документы. Общие положения
ГОСТ 2.052-2006 Единая система конструкторской документации. Электронная модель изделия. Общие положения
ГОСТ 2.105-95 Единая система конструкторской документации. Общие требования к текстовым документам
ГОСТ 2.301-68 Единая система конструкторской документации. Форматы
ГОСТ 3.1103-2011 Единая система технологической документации. Основные надписи. Общие положения
ГОСТ 3.1118-82 Единая система технологической документации. Формы и правила оформления маршрутных карт
ГОСТ 3.1119-83 Единая система технологической документации. Общие требования к комплектности и оформлению комплектов документов на единичные технологические процессы
ГОСТ 3.1120-83 Единая система технологической документации. Общие правила отражения и оформления требований безопасности труда в технологической документации
ГОСТ 3.1128-93 Единая система технологической документации. Общие правила выполнения графических технологических документов
ГОСТ 3.1129-93 Единая система технологической документации. Общие правила записи технологической информации в технологических документах на технологические процессы и операции
ГОСТ 3.1130-93 Единая система технологической документации. Общие требования к формам и бланкам документов
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1.1
электронный технологический документ: Документ, выполненный как структурированный набор данных, создаваемых программно-техническим средством и имеющий содержательную и реквизитную части, в том числе установленные подписи. Примечание. Установленные подписи в электронном документе выполняют в виде электронной цифровой подписи. [ГОСТ 3.1001-2011, статья 3.1.5]
3.2 Сокращения
В настоящем стандарте приняты следующие сокращения:
- ВМ - ведомость материалов;
- ВО - ведомость оснастки;
- ЕСТД - Единая система технологической документации;
- КЭ - карта эскизов;
- ТИ - технологическая инструкция;
- ТЛ - титульный лист;
- ЭЦП - электронная цифровая подпись.
4 Общие положения
4.1 Документы ТЛ, ТИ и КЭ могут быть выполнены в бумажной форме и/или в виде электронного технологического документа (см. формы 1 - 8).
Примечание. При типографском способе выполнения бланка документа допускается обозначение формы (обозначение стандарта и номер формы) указывать в верхнем правом углу над рамкой.
4.2 Требования к электронным технологическим документам - по ГОСТ 2.051 и ГОСТ 2.052.
4.3 Электронные технологические документы должны иметь все необходимые данные для вывода документа на средства отображения информации и на бумажный носитель в соответствии с указаниями настоящего стандарта.
4.4 Значения реквизитов (атрибутов) в блоках основной надписи указывают в соответствии с требованиями настоящего стандарта и ГОСТ 3.1103.
Примечание. Для документов, получаемых на бумажном носителе с использованием алфавитно-цифровых печатающих устройств, необходимо дополнительно руководствоваться указаниями ГОСТ 2.004.
5 Правила оформления титульного листа
5.1 ТЛ применяют при оформлении:
- комплекта технологических документов (далее - комплекта документов) на отдельные технологические процессы (операции), специализированные по методам изготовления или ремонта;
- комплекта технологической документации (далее - комплекта документации) на технологические процессы изготовления или ремонта изделий и (или) их составных частей;
- отдельных технологических документов (далее - документов), если они имеют самостоятельное применение, например ВМ, ВО и т.д.
Допускается оформлять ТЛ на комплект документов (документации) в бумажной форме, оформленный в альбом. При оформлении комплекта документов (документации) в бумажной форме в нескольких альбомах ТЛ оформляют на каждый альбом, при этом поля 1, 2, 3, 4, 5 и 6 ТЛ ко второму и последующим альбомам допускается не заполнять. Конкретный порядок оформления ТЛ к последующим альбомам устанавливает организация, разрабатывающая комплект документов.
5.2 ТЛ является первым листом комплекта документов (документации).
Обязательность применения ТЛ устанавливает организация, разрабатывающая комплект документов.
