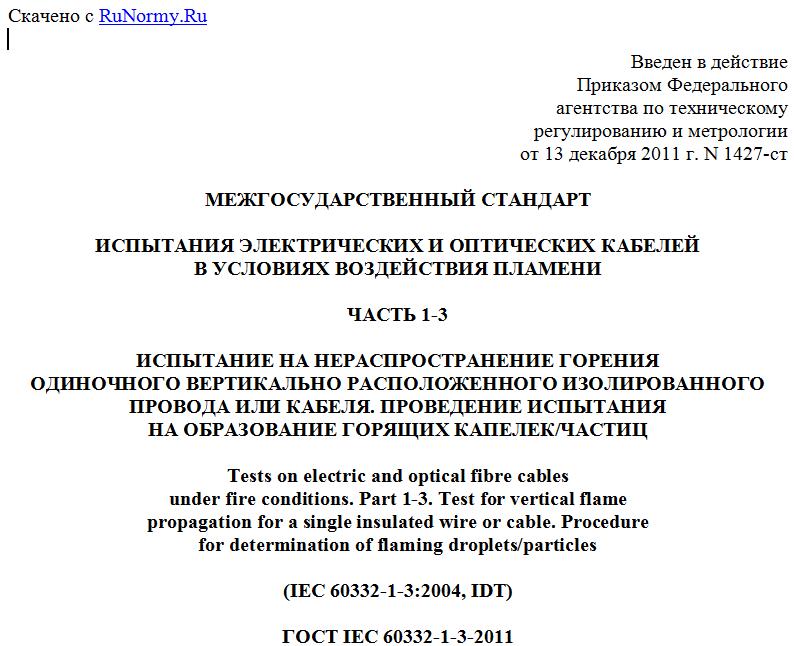

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1427-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКИХ И ОПТИЧЕСКИХ КАБЕЛЕЙ
В УСЛОВИЯХ ВОЗДЕЙСТВИЯ ПЛАМЕНИ
ЧАСТЬ 1-3
ИСПЫТАНИЕ НА НЕРАСПРОСТРАНЕНИЕ ГОРЕНИЯ
ОДИНОЧНОГО ВЕРТИКАЛЬНО РАСПОЛОЖЕННОГО ИЗОЛИРОВАННОГО
ПРОВОДА ИЛИ КАБЕЛЯ. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
НА ОБРАЗОВАНИЕ ГОРЯЩИХ КАПЕЛЕК/ЧАСТИЦ
Tests on electric and optical fibre cables
under fire conditions. Part 1-3. Test for vertical flame
propagation for a single insulated wire or cable. Procedure
for determination of flaming droplets/particles
(IEC 60332-1-3:2004, IDT)
ГОСТ IEC 60332-1-3-2011
Группа Е49
МКС 29.060.20
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1427-ст межгосударственный стандарт ГОСТ IEC 60332-1-3-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60332-1-3:2004. Tests on electric and optical fibre cables under fire conditions - Part 1-3: Test for vertical flame propagation for a single insulated wire or cable - Procedure for determination of flaming droplets/particles (Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-3. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Проведение испытания на образование горящих капелек/частиц).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60332-1-3-2007.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод испытания для оценки степени образования падающих горящих капелек/частиц от одиночного вертикально расположенного электрического изолированного провода или кабеля или оптического кабеля в заданных условиях воздействия пламени.
Примечание 1. При необходимости испытание по настоящему стандарту можно проводить одновременно с испытанием по стандарту IEC 60332-1-2.
Рекомендуемые требования по оценке результатов испытаний приведены в Приложении А.
Настоящий стандарт устанавливает метод испытания при воздействии пламенем газовой горелки мощностью 1 кВт с предварительным смешением газов, который является методом общего применения, но приведенный метод не может быть применен для испытания одиночных изолированных проводов или кабелей небольших размеров (сечением менее 0,5 мм2) из-за возможности плавления токопроводящей жилы или при испытании оптических кабелей небольших размеров из-за возможности обрыва кабеля до окончания испытания.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
IEC 60332-1-1:2004. Tests on electric and optical fibre cables under fire conditions - Part 2-1: Test for vertical flame propagation for a single insulated wire or cable - Apparatus (Испытания электрических и оптических кабелей в условиях воздействия пламени. Часть 1-1. Испытание на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Испытательное оборудование)
ISO 187:1990. Paper, board and pulps - Standard atmosphere for conditioning and testing and procedure for monitoring the atmosphere and conditioning of samples (Бумага, картон и целлюлоза. Стандартные условия внешней среды для кондиционирования и испытания и метод контроля условий внешней среды и кондиционирования образцов).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Источник зажигания (ignition): источник энергии, вызывающий горение.
3.2. Деструктивные отделения при горении (flaming debris): вещество, стекающее или отделяющееся от образца при проведении испытания и падающее ниже конца образца, продолжая гореть при падении, и воспламеняющее фильтровальную бумагу под ним.
4. Испытательное оборудование
4.1. Общие положения
Используют испытательное оборудование по IEC 60332-1-1.
4.2. Источник зажигания
Источник зажигания должен соответствовать IEC 60332-1-1, 4.3.
4.3. Фильтровальная бумага
В качестве фильтровальной бумаги используют неокрашенную целлюлозную бумагу плотностью (80 +/- 15) г/м2 с содержанием золы менее 0,1%. Фильтровальная бумага должна быть кондиционирована в соответствии с требованиями ISO 187.
5. Проведение испытания
5.1. Образец
Образец представляет собой отрезок изолированного провода или кабеля длиной (600 +/- 25) мм.
5.2. Кондиционирование
Перед испытанием образцы выдерживают не менее 16 ч при температуре (23 +/- 5) °C и относительной влажности (50 +/- 20)%.
Если изолированный провод или кабель покрыт краской или лаком, перед кондиционированием образец выдерживают в течение 4 ч при температуре (60 +/- 2) °C.
5.3. Расположение образца и фильтровальной бумаги
Образец выпрямляют и закрепляют при помощи медной проволоки соответствующего диаметра к двум горизонтальным опорам в вертикальном положении в центре металлической камеры (IEC 60332-1-1, 4.2) так, чтобы расстояние между нижним краем верхней опоры и верхним краем нижней опоры составляло (550 +/- 5) мм. Кроме того, образец должен быть расположен так, чтобы его нижний конец находился на расстоянии около 50 мм от дна камеры (рисунок 1).
1 - металлическая камера; 2 - опорный стержень
и крепление медной проволокой; 3 - образец; A - расстояние
от дна камеры до нижнего конца образца (около 50 мм)
Рисунок 1. Расположение образца в испытательной камере
Вертикальная ось образца должна располагаться в центре камеры (т.е. на расстоянии 150 мм от боковых стенок и 225 мм от задней стенки).
Два листа фильтровальной бумаги размером [(300 +/- 10) x (300 +/- 10)] мм помещают плашмя один на другой на основание металлической камеры не более чем за 3 мин до начала испытания.
Фильтровальную бумагу располагают в центре под образцом.
5.4. Воздействие пламени
Меры безопасности
