"ГОСТ Р 54405-2011. Национальный стандарт Российской Федерации. Котлы паровые стационарные давлением до 3,9 МПа. Показатели качества пара"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

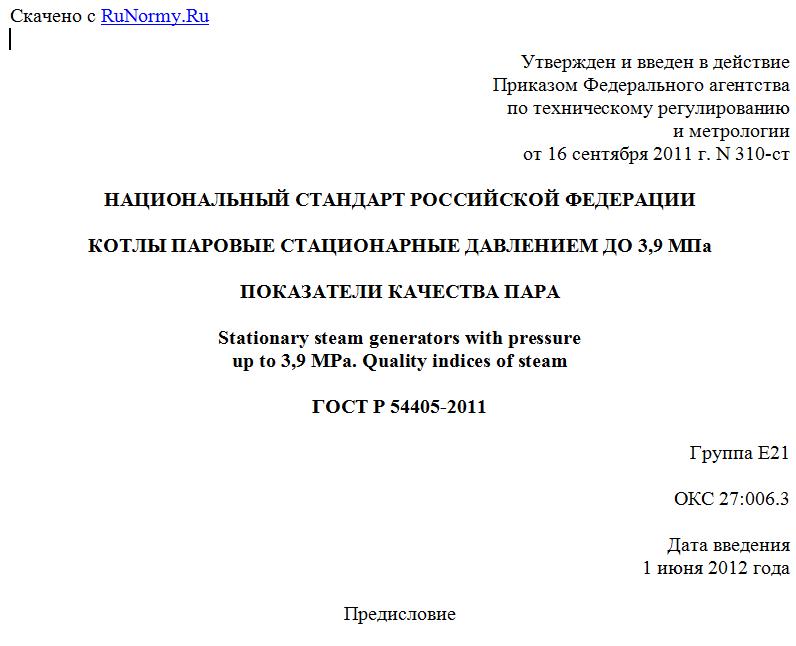

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 16 сентября 2011 г. N 310-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОТЛЫ ПАРОВЫЕ СТАЦИОНАРНЫЕ ДАВЛЕНИЕМ ДО 3,9 МПа

ПОКАЗАТЕЛИ КАЧЕСТВА ПАРА

Stationary steam generators with pressure
up to 3,9 MPa. Quality indices of steam

ГОСТ Р 54405-2011

Группа Е21

ОКС 27:006.3

Дата введения
1 июня 2012 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Разработан Открытым акционерным обществом "Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И.И. Ползунова" (ОАО "НПО ЦКТИ").
2. Внесен Техническим комитетом по стандартизации ТК 244 "Оборудование энергетическое стационарное".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 16 сентября 2011 г. N 310-ст.
4. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на паровые стационарные котлы по ГОСТ 3619 абсолютным давлением до 3,9 МПа, в том числе котлы-бойлеры, и устанавливает значения показателей качества пара этих котлов.
Стандарт не распространяется на паровые котлы абсолютным давлением 0,9 МПа с паропроизводительностью до 0,7 т/ч, работающие на твердом топливе, а также на электродные котлы.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52029-2003. Вода. Единица жесткости
ГОСТ 3619-82. Котлы паровые стационарные. Типы и основные параметры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Значения показателей качества пара

Показатели качества насыщенного и перегретого пара после регуляторов перегрева не должны превышать значений, указанных в таблице 1.

Таблица 1

Показатели качества конденсата
насыщенного и перегретого пара котлов

---------------------------T----------------------------------------------¬
¦ Наименование показателя  ¦               Норма для котлов               ¦
¦                          +----------------------T-----------------------+
¦                          ¦    промышленных      ¦    энергетических     ¦
¦                          ¦(с пароперегревателем)¦(с пароперегревателем) ¦
¦                          ¦абсолютным давлением, ¦ абсолютным давлением  ¦
¦                          ¦         МПа          ¦    до 3,9 МПа для     ¦
¦                          +--------T-------T-----+-----------T-----------+
¦                          ¦ до 1,4 ¦  2,4  ¦ 3,9 ¦    ТЭЦ    ¦   ГРЭС    ¦
+--------------------------+--------+-------+-----+-----------+-----------+
¦ Условное солесодержание  ¦820 <*> ¦410 <*>¦ 250 ¦    250    ¦    160    ¦
¦(в пересчете на NaCl),    ¦        ¦       ¦     ¦           ¦           ¦
¦мкг/дм3                   ¦        ¦       ¦     ¦           ¦           ¦
+--------------------------+--------+-------+-----+-----------+-----------+
¦ Содержание натрия,       ¦320 <*> ¦160 <*>¦ 100 ¦    100    ¦    60     ¦
¦мкг/дм3                   ¦        ¦       ¦     ¦           ¦           ¦
+--------------------------+--------+-------+-----+-----------+-----------+
¦ Содержание свободной     ¦       20 <**>        ¦    20     ¦    10     ¦
¦углекислоты (в пересчете  ¦                      ¦           ¦           ¦
¦на CO ), мг/дм3           ¦                      ¦           ¦           ¦
¦     2                    ¦                      ¦           ¦           ¦
+--------------------------+----------------------+-----------+-----------+
¦ Содержание свободного    ¦ Не допускается <***> ¦    Не допускается     ¦
¦аммиака (не связанного    ¦                      ¦                       ¦
¦с углекислотой), мг/дм3   ¦                      ¦                       ¦
+--------------------------+----------------------+-----------------------+
¦    <*> Для котлов без пароперегревателя допускается влажность до 1%.    ¦
¦    <**> Для    котельных    установок,    имеющих    систему    обратных¦
¦конденсатопроводов  общей   протяженностью   не более  1000 м  при  числе¦
¦теплообменных аппаратов не более десяти, допускается содержание свободной¦
¦углекислоты в паре до 100 мг/дм3.                                        ¦
¦    <***> Допускаемое содержание связанного аммиака следует определять по¦
¦согласованию с потребителем технологического пара.                       ¦
¦                                                                         ¦
¦    Примечание. Определяют только один  из  показателей,  характеризующих¦
¦солесодержание  (условное  солесодержание  (в  пересчете  на  NaCl)   или¦
¦содержание натрия).                                                      ¦
L--------------------------------------------------------------------------

4. Значения показателей качества воды,
применяемой для впрыскивания при регулировании
температуры перегрева пара

Качество воды, применяемой для впрыскивания при регулировании температуры перегрева пара, должно соответствовать следующим требованиям:
- общая жесткость - не более 0,003 °Ж;
- солесодержание - в пределах норм, указанных в таблице 1;
- содержание соединений железа и меди - в пределах норм, регламентированных для качества питательной воды котлов конкретной группы.
Примечание. В соответствии с ГОСТ Р 52029 национальная единица жесткости России °Ж = 20,04 мг  или 12,15 мг  в 1 дм3 воды.
