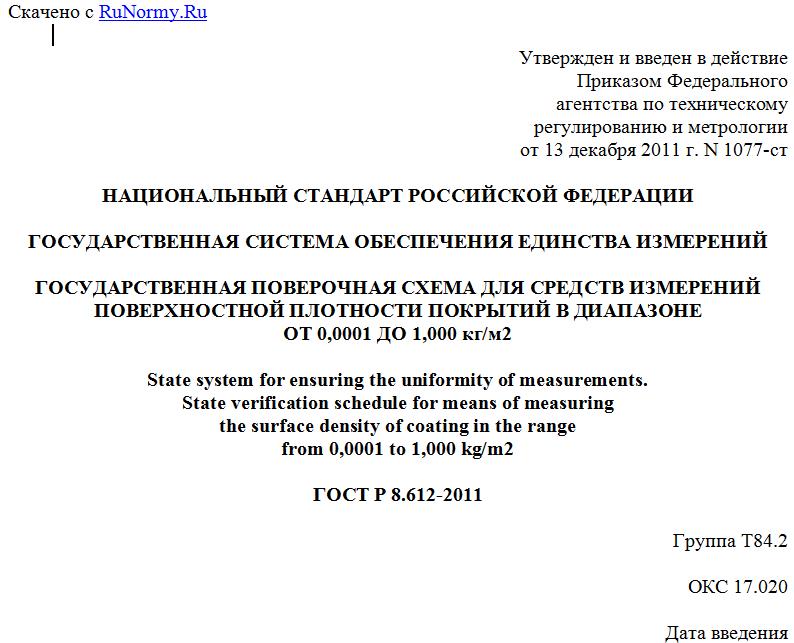

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1077-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
ПОВЕРХНОСТНОЙ ПЛОТНОСТИ ПОКРЫТИЙ В ДИАПАЗОНЕ
ОТ 0,0001 ДО 1,000 кг/м2
State system for ensuring the uniformity of measurements.
State verification schedule for means of measuring
the surface density of coating in the range
from 0,0001 to 1,000 kg/m2
ГОСТ Р 8.612-2011
Группа Т84.2
ОКС 17.020
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Уральский научно-исследовательский институт метрологии" (ФГУП "УНИИМ").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1077-ст.
4. Взамен ГОСТ Р 8.612-2005.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на государственную поверочную схему для средств измерений поверхностной плотности металлических и неметаллических неорганических покрытий в диапазоне от 0,0001 до 1,000 кг/м2 [рисунок А.1 (Приложение А)] и устанавливает порядок передачи единицы <1> поверхностной плотности покрытий - килограмма на квадратный метр (кг/м2) от государственного первичного специального эталона единицы поверхностной плотности покрытий (далее - государственный первичный специальный эталон) с помощью рабочих эталонов рабочим средствам измерений с указанием погрешностей и основных методов поверки.
--------------------------------
<1> Передача единицы поверхностной плотности покрытий с помощью эталонов 1-го и 2-го разрядов осуществляется при поверке, калибровке, испытаниях средств измерений и аттестации методик (методов) измерений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.021-2005 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений массы
ГОСТ 18061-90 Толщиномеры радиоизотопные. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Государственный первичный специальный эталон
3.1. Государственный первичный специальный эталон предназначен для воспроизведения и хранения единицы поверхностной плотности покрытий и передачи единицы с помощью рабочих эталонов рабочим средствам измерений в целях обеспечения единства измерений в стране.
3.2. В основу измерений поверхностной плотности покрытий должна быть положена единица, воспроизводимая указанным эталоном.
3.3. Государственный первичный специальный эталон состоит из комплекса следующих средств измерений:
- рентгеновский преобразователь, содержащий Si-PIN-детектор, источник гамма-излучения с максимальной энергией 165 пДж и источник рентгеновского излучения с максимальной энергией 34 нДж (блок N 1);
- бета-преобразователь, содержащий четыре счетчика СИ-15БГ и бета-источник на основе радионуклида с максимальной энергией 1,4 пДж (блок N 2);
- бета-преобразователь, содержащий восемь счетчиков СБМ-20; бета-источник на основе радионуклидов с максимальной энергией 14 пДж (блок N 3);
- рентгеновский преобразователь, содержащий Si-PIN-детектор, рентгеновскую трубку с высоковольтным источником напряжения (блок N 4) и системой вакуумирования измерительной камеры;
- эталоны 1-го разряда (в соответствии с рекомендациями по метрологии [1]) в виде наборов металлических пленок в диапазоне от до 1,000 кг/м2 и относительной погрешностью от 0,2% до 0,3% и наборов металлических покрытий на металлических и неметаллических основаниях в диапазоне от до и относительной погрешностью от 0,3% до 2,0%;
- процессор спектрометрических импульсов;
- ПЭВМ с программным обеспечением.
3.4. Диапазон значений поверхностной плотности покрытий, воспроизводимых государственным первичным специальным эталоном, составляет от до 1,000 кг/м2.
3.5. Государственный первичный специальный эталон обеспечивает воспроизведение единицы поверхностной плотности покрытий со следующими показателями точности:
- среднее квадратическое отклонение результата измерений от до при проведении десяти независимых измерений в зависимости от диапазона измерений;
- неисключенная систематическая погрешность от до в зависимости от диапазона измерений (при доверительной вероятности P = 0,95);
- стандартная неопределенность, оцениваемая по типу A, от до в зависимости от диапазона измерений при проведении десяти независимых измерений;
- стандартная неопределенность, оцениваемая по типу B, от до в зависимости от диапазона измерений.
3.6. Государственный первичный специальный эталон применяют в целях:
- установления эквивалентности эталонов национальных метрологических институтов (НМИ) стран, подписавших договоренность [2] о взаимном признании национальных эталонов и сертификатов калибровки и измерений, выдаваемых НМИ, в рамках международных сличений;
- передачи единицы поверхностной плотности покрытий рабочим эталонам 1-го и 2-го разрядов методом прямых измерений.
4. Рабочие эталоны
4.1. Эталоны, заимствованные из других поверочных схем
4.1.1. В качестве эталонов, заимствованных из других поверочных схем, используют гири 1-го разряда по ГОСТ 8.021 с диапазоном от до 1,0 кг и штриховые меры длины 2-го разряда в соответствии с рекомендациями по метрологии [3] до 1000 мм.
Примечание. Приведенное на рисунке А.1 обозначение L - геометрический размер участка, занимаемый покрытием, мкм.
4.1.2. Гири 1-го разряда и штриховые меры длины 2-го разряда применяют для передачи единицы поверхностной плотности покрытий эталонам 2-го разряда методом косвенных измерений.
На рисунке А.1 приведено обозначение - это абсолютная погрешность, которая для гирь указана в граммах, а для штриховой меры длины в мкм.
4.2. Рабочие эталоны 1-го разряда
4.2.1. В качестве рабочих эталонов 1-го разряда используют стандартные образцы поверхностной плотности покрытий в диапазоне измерений от до 1,000 кг/м2.
4.2.2. Доверительные границы относительной погрешности рабочих эталонов 1-го разряда при доверительной вероятности 0,95 составляют от 1,0% до 5,0%.
4.2.3. Рабочие эталоны 1-го разряда применяют для передачи единицы поверхностной плотности покрытий рабочим средствам измерений методом прямых измерений.
4.3. Рабочие эталоны 2-го разряда
4.3.1. В качестве рабочих эталонов 2-го разряда используют стандартные образцы поверхностной плотности покрытий в диапазоне от до 1,000 кг/м2.
4.3.2. Доверительные границы относительной погрешности рабочих эталонов 2-го разряда при доверительной вероятности 0,95 составляют от 2,5% до 10%.
4.3.3. Рабочие эталоны 2-го разряда применяют для передачи единицы поверхностной плотности покрытий рабочим средствам измерений методом прямых измерений.
5. Рабочие средства измерений
5.1. В качестве рабочих средств измерений используют:
- измерительные системы и измерители поверхностной плотности покрытий;
- радиоизотопные толщиномеры покрытий по ГОСТ 18061.
5.2. Пределы допускаемой основной приведенной погрешности рабочих средств измерений составляют от 2% до 20%.
Приложение А
(обязательное)
ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ
