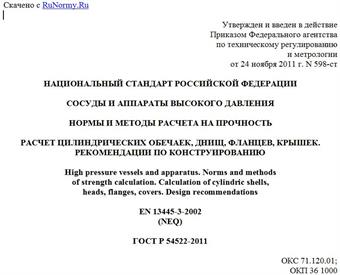

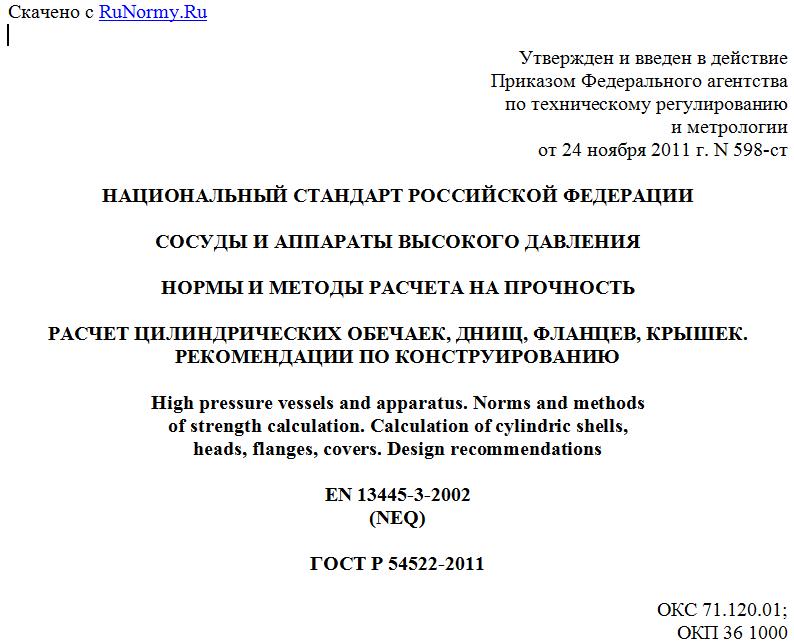

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 24 ноября 2011 г. N 598-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОСУДЫ И АППАРАТЫ ВЫСОКОГО ДАВЛЕНИЯ
НОРМЫ И МЕТОДЫ РАСЧЕТА НА ПРОЧНОСТЬ
РАСЧЕТ ЦИЛИНДРИЧЕСКИХ ОБЕЧАЕК, ДНИЩ, ФЛАНЦЕВ, КРЫШЕК.
РЕКОМЕНДАЦИИ ПО КОНСТРУИРОВАНИЮ
High pressure vessels and apparatus. Norms and methods
of strength calculation. Calculation of cylindric shells,
heads, flanges, covers. Design recommendations
EN 13445-3-2002
(NEQ)
ГОСТ Р 54522-2011
ОКС 71.120.01;
ОКП 36 1000
Дата введения
1 июня 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Иркутский научно-исследовательский и конструкторский институт химического и нефтяного машиностроения" (ОАО "ИркутскНИИхиммаш"), Открытым акционерным обществом "Всероссийский научно-исследовательский и проектно-конструкторский институт нефтяного машиностроения" (ОАО "ВНИИНЕФТЕМАШ"), Открытым акционерным обществом "Научно-исследовательский институт химического машиностроения" (ОАО "НИИХИММАШ"), Федеральной службой по экологическому, технологическому и атомному надзору (Ростехнадзор).
2. Внесен Техническим комитетом по стандартизации ТК 23 "Техника и технологии добычи и переработки нефти и газа".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 ноября 2011 г. N 598-ст.
4. В настоящем стандарте учтены основные нормативные положения следующих международных стандартов: Директива 97/23/ЕС на Оборудование, работающее под давлением (97/23/EC "PED - Pressure equipment directive"); ЕН 13445-3-2002 "Сосуды, работающие под давлением без огневого подвода теплоты. Часть 3. Конструкция" (EN 13445-3-2002 "Unfired pressure vessels - Part 3: Design").
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает нормы и методы расчета на прочность при статическом нагружении и рекомендации по конструированию сосудов и аппаратов (далее - сосудов) стальных кованых, кованосварных, многослойных и однослойных, изготовленных из поковок и листового проката, работающих под действием внутреннего давления свыше 10 до 130 МПа <1>, применяемых в газовой, нефтяной, нефтехимической, химической промышленности, производстве минеральных удобрений и других смежных отраслях промышленности.
--------------------------------
<1> Сосуды, изготовляемые в соответствии с [1], допускается рассчитывать по ГОСТ Р 52857.1 - ГОСТ Р 52857.12.
Расчетные формулы настоящего стандарта применимы при условии, что свойства материалов, требования к конструкции, изготовлению и контролю отвечают требованиям нормативных документов на изготовление и что расчетные температуры не превышают значений, при которых наступает ползучесть материалов.
При отсутствии точных данных о температуре, при которой необходимо учитывать ползучесть материала, формулы применимы для расчетной температуры стенки сосудов, не превышающей: для углеродистой стали 380 °C, для низколегированной и среднелегированной сталей 420 °C и для аустенитной стали 525 °C.
Минимальная (отрицательная) температура определяется физико-механическими свойствами применяемых материалов по стандартам и техническим условиям на изготовление сосудов, утвержденными в установленном порядке.
Настоящий стандарт не распространяется на сосуды, работающие под внешним давлением.
Для сосудов, находящихся в эксплуатации, в процессе монтажа, изготовления или оконченных проектов до введения настоящих норм, переоформление расчетов на прочность в соответствии с настоящим стандартом не требуется.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52857.1-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Общие требования
ГОСТ Р 52857.2-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет цилиндрических и конических обечаек, выпуклых и плоских днищ и крышек
ГОСТ Р 52857.3-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Укрепление отверстий в обечайках и днищах при внутреннем и внешнем давлениях. Расчет на прочность обечаек и днищ при внешних статических нагрузках на штуцер
ГОСТ Р 52857.4-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность и герметичность фланцевых соединений
ГОСТ Р 52857.5-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет обечаек и днищ от воздействия опорных нагрузок
ГОСТ Р 52857.6-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Расчет на прочность при малоцикловых нагрузках
ГОСТ Р 52857.7-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Теплообменные аппараты
ГОСТ Р 52857.8-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Сосуды и аппараты с рубашками
ГОСТ Р 52857.9-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Определение напряжений в местах пересечений штуцеров с обечайками и днищами при воздействии давления и внешних нагрузок на штуцер
ГОСТ Р 52857.10-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Сосуды и аппараты, работающие с сероводородными средами
ГОСТ Р 52857.11-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Метод расчета на прочность обечаек и днищ с учетом смещения кромок сварных соединений, угловатости и некруглости обечаек
ГОСТ Р 52857.12-2007. Сосуды и аппараты. Нормы и методы расчета на прочность. Требования к форме представления расчетов на прочность, выполняемых на ЭВМ
ГОСТ 26303-84. Сосуды и аппараты высокого давления. Шпильки. Методы расчета на прочность.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Обозначения
В настоящем стандарте применены следующие обозначения:
c - сумма прибавок к расчетным толщинам стенок, мм;
- прибавка для компенсации коррозии и эрозии, мм;
- прибавка для компенсации минусового допуска, мм;
- технологическая прибавка, мм;
D - внутренний диаметр сосуда или аппарата, мм;
- внутренний диаметр проточки плоского днища, мм;
- наружный диаметр фланца корпуса, мм;
- диаметр окружности центров шпилек, мм;
- наружный диаметр фланца выпуклой крышки, мм;
- наименьший диаметр выточки под уплотнение, мм;
- наибольший диаметр выточки под уплотнение, мм;
- наружный диаметр центральной обечайки, мм;
- наружный диаметр кожуха многослойной обечайки, мм;
- расчетный диаметр плоского днища и уплотнения, мм;
- диаметр отверстия под шпильку основного крепежа, мм;
- диаметр центрального отверстия в днищах или крышках, мм;
- диаметры отверстий в днищах или крышках, мм;
- расчетный диаметр несквозного отверстия, определяемый с учетом глубины отверстия, мм;
- наружный диаметр резьбы шпильки, мм;
- сумма диаметров отверстий для наиболее ослабленного диаметрального сечения в плоской крышке или днище, мм;
- расчетное усилие, действующее на шпильки при расчетном давлении, Н;
- осевая сила от действия уплотнительного кольца или прокладки, Н;
- осевая сила от действия давления среды на крышку, Н;
- осевое усилие, действующее на поперечное сечение стенки, Н;
- осевое усилие, действующее на участок торца фланца, заключенный между внутренней поверхностью сосуда и средней линией уплотнительной поверхности, Н;
H - высота выпуклой части днища по внутренней поверхности без учета цилиндрической части, мм;
- толщина центральной части крышки, мм;
- исполнительная толщина крышки в месте расположения выточки под уплотнение, мм;
- расчетная толщина крышки в месте расположения выточки под уплотнение, мм;
- исполнительная толщина периферийной части плоской крышки, мм;
- предварительная расчетная толщина периферийной части плоской крышки, мм;
- расчетная толщина периферийной части плоской крышки, мм;
- исполнительная толщина фланца выпуклой крышки, мм;
- расчетная толщина фланца выпуклой крышки, мм;
h - длина цилиндрической отбортовки выпуклого днища, мм;
