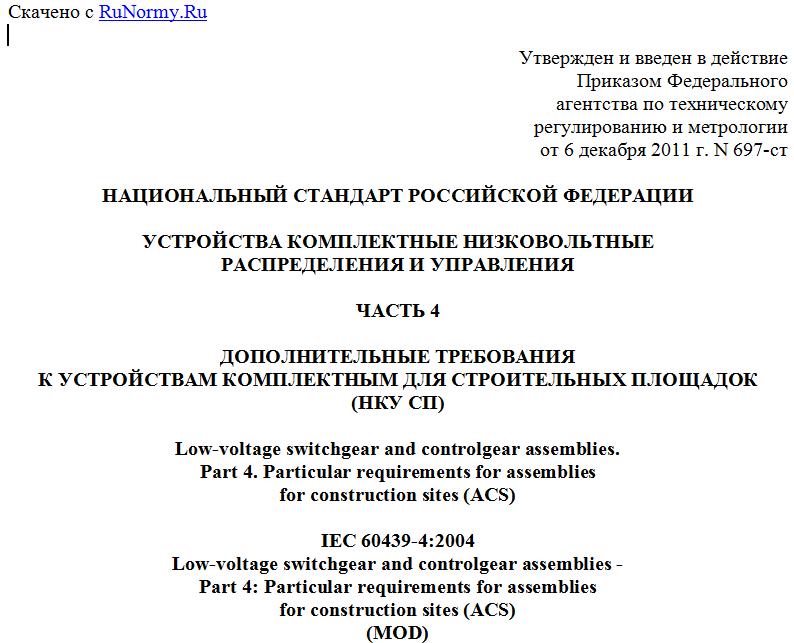

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТРОЙСТВА КОМПЛЕКТНЫЕ НИЗКОВОЛЬТНЫЕ
РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ
ЧАСТЬ 4
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ
К УСТРОЙСТВАМ КОМПЛЕКТНЫМ ДЛЯ СТРОИТЕЛЬНЫХ ПЛОЩАДОК
(НКУ СП)
Low-voltage switchgear and controlgear assemblies.
Part 4. Particular requirements for assemblies
for construction sites (ACS)
IEC 60439-4:2004
Low-voltage switchgear and controlgear assemblies -
Part 4: Particular requirements for assemblies
for construction sites (ACS)
(MOD)
ГОСТ Р 51321.4-2011
(МЭК 60439-4:2004)
Группа Е71
ОКС 29.240.30
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "ВНИИэлектроаппарат" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 331 "Низковольтная коммутационная аппаратура и комплектные устройства распределения, защиты, управления и сигнализации".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 6 декабря 2011 г. N 697-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60439-4:2004 "Устройства комплектные низковольтные распределения и управления. Часть 4. Дополнительные требования к устройствам комплектным для строительных площадок (НКУ СП)" (IEC 60947-4:2004 "Low-voltage switchgear and controlgear - Part 4: Particular requirements for assemblies for construction sites (ACS)"). При этом разделы 1 - 8 полностью идентичны, а Приложение ДА дополняет их с учетом потребностей национальной экономики Российской Федерации и/или особенностей Российской национальной стандартизации.
Приложение ДБ содержит сведения о соответствии национальных и межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте.
5. Взамен ГОСТ Р 51321.4-2000 (МЭК 60439-4-90).
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Разделы настоящего стандарта дополняют, изменяют или исключают разделы ГОСТ Р 51321.1.
Исходя из того, что настоящий стандарт следует применять совместно со стандартом ГОСТ Р 51321.1, сохранена нумерация разделов и пунктов последнего, за исключением пунктов, введенных в настоящий стандарт дополнительно. Дополнительные к имеющимся в ГОСТ Р 51321.1 пункты и рисунки нумеруются, начиная со 101.
Если в настоящем стандарте отсутствует какой-либо раздел или пункт, то действует без изменения соответствующий раздел или пункт ГОСТ Р 51321.1.
Сведения о ссылочных международных стандартах, не введенных в качестве национальных, или при отсутствии соответствующих национальных стандартов, приведены в разделе "Библиография".
Настоящий стандарт может быть использован при оценке соответствия низковольтных комплектных устройств распределения и управления, в том числе осветительных щитков для промышленных, общественных и жилых зданий, требованиям технических регламентов.
1. Общие положения
1.1. Область применения и назначение
Три последних абзаца изложить в новой редакции:
Настоящий стандарт распространяется на полностью испытанные комплектные устройства распределения и управления (ПИ НКУ), предназначенные для применения на строительных площадках, на которых ведется строительство, монтаж, ремонт, перестройка, снос жилых и общественных зданий и гражданских сооружений, проводятся экскаваторные или другие аналогичные работы, т.е. временных местах расположения без доступа широкого круга лиц.
Такие НКУ могут быть передвижными (полустационарными) или подвижными.
Настоящий стандарт не распространяется на НКУ, применяемые в административных зданиях стройплощадок (офисах, раздевалках, помещениях для НКУ, буфетах, ресторанах, спальнях, туалетах и т.д.).
Паспортные значения напряжений первичной и вторичной обмоток трансформаторов в составе НКУ СП не должны выходить за пределы, указанные в ГОСТ Р 51321.1.
Требования к электрической защите, обеспечиваемой оборудованием, отвечающим настоящему стандарту, должны соответствовать требованиям, указанным в ГОСТ Р 50571.23.
Примечание. Настоящий стандарт может быть применен в качестве руководящего документа для НКУ, прошедшего частичные типовые испытания (ЧИ НКУ), изготовленного по соглашению между изготовителем и потребителем, при условии учета рода тока источника питания и/или распределительной сети, а также конкретных требований, предъявляемых к электроустановке.
1.2. Нормативные ссылки
ГОСТ Р 51321.1 дополнить следующими нормативными ссылками:
ГОСТ Р 50571.3-2009 (МЭК 60364-4-41:2005). Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током
ГОСТ Р 50571.23-2000 (МЭК 60364-7-704:89). Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 704. Электроустановки строительных площадок
ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004). Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний
ГОСТ Р 51323.1-99 (МЭК 60309-1:99). Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть 1. Общие требования
ГОСТ Р 51323.2-99 (МЭК 60309-2:99). Вилки, штепсельные розетки и соединительные устройства промышленного назначения. Часть 2. Требования к взаимозаменяемости размеров штырей и контактных гнезд соединителей
ГОСТ Р МЭК 61140-2000 (МЭК 61140:1997). Защита от поражения электрическим током. Общие положения по безопасности, обеспечиваемой электрооборудованием и электроустановками в их взаимосвязи
ГОСТ 11478-88 (МЭК 68-2-27:1987). Аппаратура радиоэлектронная бытовая. Нормы и методы испытаний на воздействие внешних механических и климатических факторов
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 28226-89 (МЭК 68-2-42-82). Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Kc: Испытание контактов и соединений на воздействие двуокиси серы.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
2. Термины и определения
Настоящий раздел дополняет, изменяет и исключает термины и соответствующие определения ГОСТ Р 51321.1.
2.1.1.2. НКУ распределения и управления, прошедшее частичные типовые испытания (ЧИ НКУ) (partially type-tested low-voltage switchgear and controlgear assembly (PTTA)).
Исключить.
Примечание. См. также примечание в разделе 1.1 настоящего стандарта.
2.1.101. Низковольтное комплектное устройство распределения и управления для строительных площадок (НКУ СП) (low-voltage switchgear and controlgear assembly for construction sites (ACS)): комбинация одного или нескольких трансформаторных или коммутационных устройств с общей аппаратурой управления, измерения, сигнализации, защиты и регулирования, оснащенной всеми внутренними электрическими и механическими соединениями и конструкционными частями (см. 2.4), предназначенная для применения на строительных площадках внутри и вне помещений.
2.1.102. Измерительный блок (metering unit): функциональный блок, оснащенный аппаратурой для измерения электроэнергии.
2.1.103. Трансформаторный блок (transformer unit): функциональный блок, состоящий из одного или нескольких трансформаторов.
2.3.1. Открытое НКУ (open-type assembly).
Исключить.
2.3.2. НКУ, защищенное с передней стороны (dead-front assembly).
Исключить.
2.3.3. Защищенное НКУ СП (enclosed ACS): НКУ СП, защищенное со всех сторон.
2.3.3.4. Ящичное НКУ СП (box-type ACS): защищенное НКУ СП, предназначенное для установки:
- либо на вертикальной поверхности;
