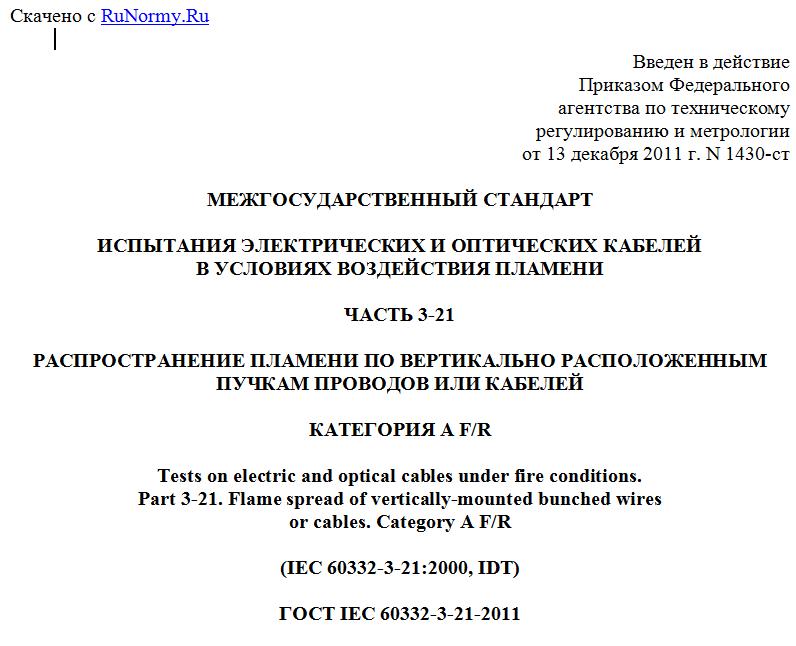

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1430-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ИСПЫТАНИЯ ЭЛЕКТРИЧЕСКИХ И ОПТИЧЕСКИХ КАБЕЛЕЙ
В УСЛОВИЯХ ВОЗДЕЙСТВИЯ ПЛАМЕНИ
ЧАСТЬ 3-21
РАСПРОСТРАНЕНИЕ ПЛАМЕНИ ПО ВЕРТИКАЛЬНО РАСПОЛОЖЕННЫМ
ПУЧКАМ ПРОВОДОВ ИЛИ КАБЕЛЕЙ
КАТЕГОРИЯ A F/R
Tests on electric and optical cables under fire conditions.
Part 3-21. Flame spread of vertically-mounted bunched wires
or cables. Category A F/R
(IEC 60332-3-21:2000, IDT)
ГОСТ IEC 60332-3-21-2011
Группа Е49
МКС 13.220.40
29.020
29.060.20
ОКП 35 0000
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 40 от 29 ноября 2011 г.).
За принятие проголосовали:
----------------------T------------------T--------------------------------¬
¦Краткое наименование ¦ Код страны по МК ¦ Сокращенное наименование ¦
¦ страны по ¦(ИСО 3166) 004-97 ¦ национального органа по ¦
¦МК (ИСО 3166) 004-97 ¦ ¦ стандартизации ¦
+---------------------+------------------+--------------------------------+
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики Казахстан¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Российская Федерация ¦ RU ¦Росстандарт ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
L---------------------+------------------+---------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1430-ст межгосударственный стандарт ГОСТ IEC 60332-3-21-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60332-3-21:2000 Tests on electric cables under fire conditions - Part 3-21: Test for vertical flame spread of vertically-mounted bunched wires or cables - Category A F/R (Испытания электрических кабелей в условиях воздействия пламени. Часть 3-21. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Категория A F/R).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Степень соответствия - идентичная (IDT).
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60332-3-21-2005.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
Части 1 и 2 IEC 60332 устанавливают методы испытаний на нераспространение горения одиночного вертикально расположенного изолированного провода или кабеля. Нельзя считать, что если провод или кабель удовлетворяют требованиям частей 1 и 2, то при групповой вертикальной прокладке такие провода и кабели будут давать аналогичные результаты. Это объясняется тем, что распространение пламени при групповой вертикальной прокладке проводов или кабелей (далее - кабелей) зависит от ряда факторов:
a) объема горючего материала, который подвергается воздействию внешнего источника пламени, а также пламени, которое возникает при горении кабелей;
b) геометрической формы кабелей и их взаимного расположения при прокладке;
c) температуры воспламенения газов, выделяемых кабелями;
d) объема горючих газов, выделяемых кабелями при определенной повышенной температуре;
e) объема воздуха, проходящего через кабельное сооружение;
f) конструкции кабеля, например бронированный или без брони, многожильный или одножильный.
При учете влияния перечисленных факторов предполагается, что кабели могут воспламеняться при воздействии внешнего источника пламени.
В части 3 IEC 60332 приводится подробное изложение метода испытания, в котором групповая прокладка кабелей моделируется различными комбинациями испытуемых образцов. Для облегчения применения стандарта при дифференциации категорий испытания стандарт разделен на следующие части:
Часть 3-10. Испытательное оборудование;
Часть 3-21. Категория A F/R;
Часть 3-22. Категория A;
Часть 3-23. Категория B;
Часть 3-24. Категория C;
Часть 3-25. Категория D.
В частях, начиная с 3-21, установлены разные категории и соответствующие методы испытаний. Эти категории отличаются продолжительностью испытания, количеством неметаллического материала испытуемого образца и способом крепления испытуемого образца. Во всех категориях кабели, имеющие одну и более токопроводящую жилу сечением более 35 мм2, испытывают при закреплении с зазором, а кабели с токопроводящей жилой сечением до 35 мм2 включительно испытывают при закреплении без зазора.
Эти категории однозначно не отражают конкретных условий обеспечения безопасности при реальных способах прокладки кабелей. Действительное расположение кабелей при прокладке может являться определяющим фактором, влияющим на распространение пламени в условиях реального пожара.
Способ крепления, указанный для категории A F/R (часть 3-21), предназначен для кабелей специальных конструкций, используемых при специальных видах прокладки.
Категории A, B, C и D (части с 3-22 по 3-25) предназначены для общего применения для разного количества неметаллических материалов.
Дополнительные категории, в особенности для кабелей связи небольшого диаметра при их расположении в пучках без зазоров, будут рассмотрены в будущем по мере накопления технических данных.
1. Область применения
Настоящий стандарт устанавливает метод испытания по оценке распространения пламени в заданных условиях по вертикально расположенным пучкам электрических или оптических проводов или кабелей.
Примечание. К электрическим проводам или кабелям относятся все кабели с изолированной токопроводящей жилой, которые используются для передачи энергии или сигналов.
Настоящее испытание относится к категории типовых испытаний. Выбор кабелей для испытания должен проводиться в соответствии с Приложением A. Распространение пламени определяют по протяженности поврежденного участка образца кабеля. Настоящее испытание может быть доказательством для подтверждения ограниченного распространения пламени по кабелю.
Настоящий стандарт касается категории испытания A F/R и распространяется только на силовые кабели с токопроводящей жилой сечением более 35 мм2, которые закрепляют на передней и задней сторонах испытательной лестницы с зазором для получения общего номинального объема неметаллического материала 7 л на длине 1 м испытуемого образца. Время воздействия пламени - 40 мин. Способ крепления предназначен для специальных конструкций кабеля, используемых в конкретных условиях прокладки в соответствии с требованиями технических условий на кабель. Категория A F/R не предназначена для общего применения.
Рекомендуемые требования по оценке результатов приведены в Приложении B.
2. Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяют только указанное издание ссылочного документа.
IEC 60332-3-10:2000 Испытания электрических кабелей в условиях воздействия пламени. Часть 3-10. Распространение пламени по вертикально расположенным пучкам проводов или кабелей. Испытательная установка
IEC 60695-4:2005 Испытания на пожаробезопасность. Часть 4. Терминология, относящаяся к испытаниям на огнестойкость
IEC 60811-1-3:2001 Общие методы испытаний материалов изоляции и оболочек электрических и оптических кабелей. Часть 1. Методы общего применения. Раздел 3. Методы определения плотности. Испытания на водопоглощение. Испытание на усадку
3. Термины и определения
В настоящем стандарте применены термины по IEC 60695-4, а также следующие термины с соответствующими определениями:
