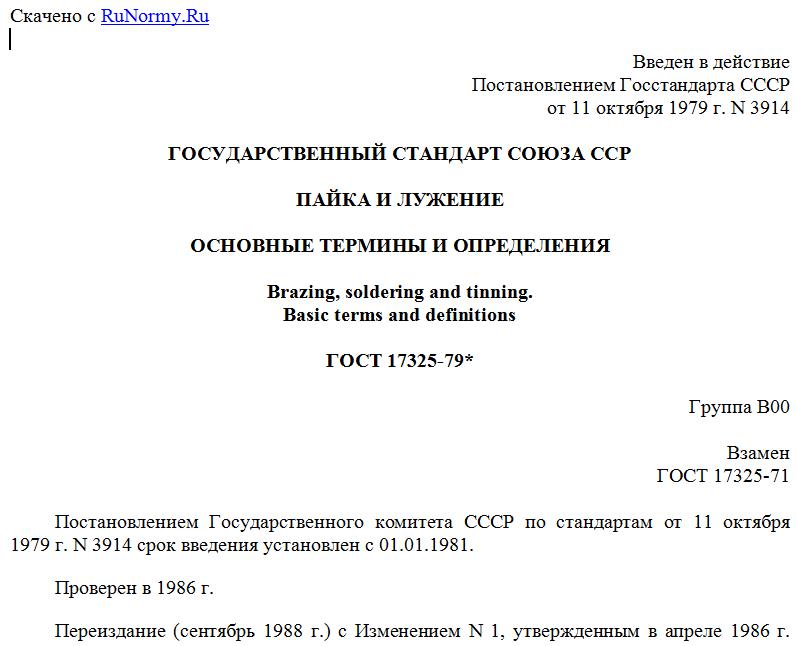

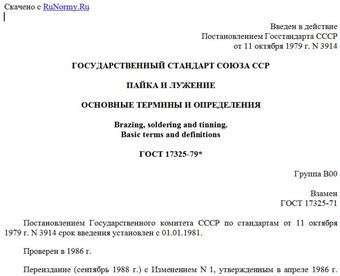

Введен в действие
Постановлением Госстандарта СССР
от 11 октября 1979 г. N 3914
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПАЙКА И ЛУЖЕНИЕ
ОСНОВНЫЕ ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
Brazing, soldering and tinning.
Basic terms and definitions
ГОСТ 17325-79*
Группа В00
Взамен
ГОСТ 17325-71
Постановлением Государственного комитета СССР по стандартам от 11 октября 1979 г. N 3914 срок введения установлен с 01.01.1981.
Проверен в 1986 г.
Переиздание (сентябрь 1988 г.) с Изменением N 1, утвержденным в апреле 1986 г. (ИУС 7-86).
Настоящий стандарт устанавливает применяемые в науке, технике и производстве термины и определения основных понятий в области пайки и лужения металлов и неметаллических материалов.
Термины, установленные настоящим стандартом, обязательны для применения в документации всех видов, учебниках, учебных пособиях, технической и справочной литературе.
Для каждого понятия установлен один стандартизованный термин. Недопустимые к применению термины-синонимы приведены в стандарте в качестве справочных и обозначены "Ндп". Термины-синонимы без пометы "Ндп." приведены в качестве справочных данных.
Для отдельных стандартизованных терминов в стандарте приведены в качестве справочных краткие формы, которые разрешается применять, когда исключена возможность их различного толкования.
Установленные определения можно при необходимости изменять по форме изложения, не допуская нарушения границ понятий.
В случае, когда существенные признаки понятия содержатся в буквальном значении термина, определение не приведено и соответственно в графе "Определение" поставлен прочерк.
В стандарте в качестве справочных приведены иностранные эквиваленты для ряда стандартизованных терминов на немецком (D) и английском (Е) языках.
В стандарте приведены алфавитные указатели содержащихся в нем терминов на русском языке и их иностранных эквивалентов.
Стандартизованные термины набраны полужирным шрифтом, их краткая форма - светлым, а синонимы - курсивом.
---------------------------T--------------------------------------
Термин ¦ Определение
---------------------------+--------------------------------------
ОБЩИЕ ПОНЯТИЯ
1. &Пайка& Образование неразъемного соединения
Ндп. #Напайка с межатомными связями путем нагрева
Спайка соединяемых материалов ниже
Припайка# температуры их плавления, их
D. Lten смачивания припоем (см. пп. 5 и 18),
Е. Brazing; Soldering затекания припоя в зазор (см. п. 17)
и последующей его кристаллизации
2. &Лужение& Образование на поверхности материала
Ндп. #Облуживание# металлического слоя путем плавления
D. Verzinnen припоя, смачивания припоем поверхнос-
Е. Tinning ти и последующей его кристаллизации
3. &Паяное соединение& Соединение, образованное пайкой
D. Ltverbindung
Е. Brazed (soldered) joint
4. &Паяемый материал& Основной материал заготовок или
изделий, соединяемых пайкой или
подвергаемых лужению.
Примечание. Основной материал и
заготовка - по ГОСТ 3.1109-82
5. Утратил силу с 1 июля 2010. - Приказ Ростехрегулирования
от 04.08.2009 N 278-ст.
6. &Вспомогательный По ГОСТ 3.1109-82.
материал& Примечание. К вспомогательным
D. Hilfsmaterial материалам относятся: паяльные флюсы,
Е. Auxiliary material вещества, ограничивающие растекание
припоя и т.п.
7. Утратил силу с 1 июля 2010. - Приказ Ростехрегулирования
от 04.08.2009 N 278-ст.
8. &Полуда& Металлический слой на поверхности
материала, образованный при лужении
9. &Технологическое Металлическое покрытие на паяемом
покрытие& материале, применяемое для защиты его
от окисления при нагреве, участвующее
в контактном плавлении и растворя-
ющееся в расплавленном припое
10. &Барьерное покрытие& Металлическое покрытие на паяемом
D. Barrieruberzug материале, применяемое для
Е. Barrier coating предотвращения контакта материала
с припоем или растекания припоя (см.
п. 16) на поверхность, не подлежащую
пайке (лужению), и не растворяющееся
или частично растворяющееся
в расплавленном припое
11. &Распайка& Разъединение паяного соединения при
Ндп. #Распай нагреве его выше температуры начала
Распаивание# плавления материала паяного шва (см.
D. Ablten п. 97)
Е. Unbrazing; Unsoldering
12. &Подпайка& Повторный нагрев паяного соединения
и введение новой порции припоя
с целью устранения дефектов
13. &Перепайка& Распайка и повторная пайка
D. Umlten
Е. Rebrazing; Resoldering
14 - 16. Утратили силу с 1 июля 2010. - Приказ Ростехрегулирования
от 04.08.2009 N 278-ст.
17. &Затекание припоя в Заполнение расплавленным припоем
зазор& паяльного зазора
@Затекание@
D. Fliessen
Е. Flowing
18. Утратил силу с 1 июля 2010. - Приказ Ростехрегулирования
от 04.08.2009 N 278-ст.
19. &Десмачивание паяемого Увеличение краевого угла смачивания
материала& или уменьшение площади растекания
@Десмачивание@ припоя (см. п. 23) при пайке или
D. Entbenetzen лужении по сравнению с их
Е. Dewetting первоначально достигнутыми
значениями.
Примечания. 1. Десмачивание является
следствием химического взаимодействия
расплавленного припоя с паяемым
материалом и изменения во времени их
поверхностного натяжения.
2. Под поверхностным натяжением
понимают силу, действующую на единицу
длины контура поверхности и
стремящуюся сократить поверхность
до минимума при заданных объемах фаз
20. &Контактно-реактивное Плавление паяемых материалов
плавление& в контакте между собой или
с технологическим покрытием, или
с металлической прокладкой
при температуре ниже температуры
плавления наиболее легкоплавкого
из них
21. &Паяемость& Свойство материала образовывать
D. Ltbarkeit паяное соединение при заданном режиме
Е. Brazability; пайки (см. п. 22)
Solderability
РЕЖИМ И ПОКАЗАТЕЛИ ПАЙКИ
22. &Режим пайки& Совокупность параметров и условий,
