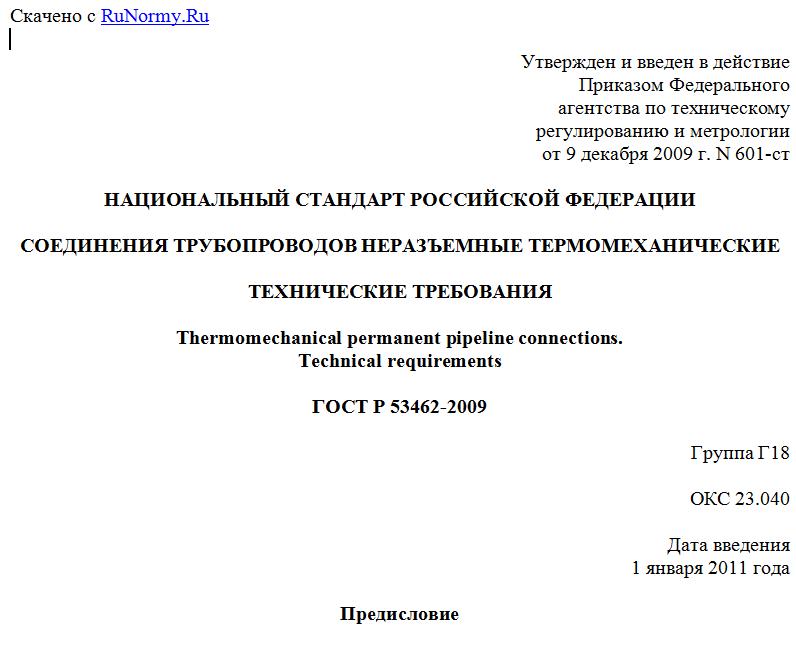

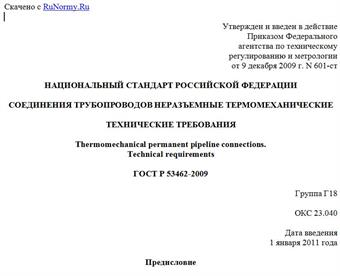

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 9 декабря 2009 г. N 601-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ НЕРАЗЪЕМНЫЕ ТЕРМОМЕХАНИЧЕСКИЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Thermomechanical permanent pipeline connections.
Technical requirements
ГОСТ Р 53462-2009
Группа Г18
ОКС 23.040
Дата введения
1 января 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Научно-исследовательский институт стандартизации и унификации" (ФГУП "НИИСУ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 323 "Авиационная техника"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 9 декабря 2009 г. N 601-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Февраль 2011 г.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на неразъемные термомеханические соединения трубопроводов линии нагнетания муфтами из материала, обладающего эффектом памяти формы, предназначенные для авиационных гидравлических, газовых и топливных систем.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 15586-93 Системы пневматические летательных аппаратов. Номинальные, рабочие и испытательные давления
ГОСТ 19277-73 Трубы стальные бесшовные для маслопроводов и топливопроводов. Технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины, определения, сокращения и обозначения
3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1 муфта: Полная цилиндрическая деталь, предназначенная для неразъемного соединения трубопровода.
3.1.2 муфта из сплава с памятью формы: Муфта, изготовленная из сплава с памятью формы.
3.1.3 термомеханическое соединение трубопровода: Неразъемное соединение трубопроводов муфтой из сплава с памятью формы.
3.1.4 муфта термомеханического соединения: Полная цилиндрическая деталь с внутренними кольцевыми уплотнительными поясками, изготовленная из сплава с памятью формы.
3.2 В настоящем стандарте применено следующее сокращение с соответствующим определением:
ТМС - термомеханические соединения.
3.3 В настоящем стандарте применены следующие обозначения с соответствующими определениями:
Dн - наружный диаметр трубопровода;
L - длина муфты;
L1 - установочный размер, равный половине длины муфты;
S - толщина стенки трубы.
4 Технические требования
4.1 Основные показатели
4.1.1 Показатели назначения
4.1.1.1 Наружный диаметр трубопровода Dн выбирают из ряда: 8, 10, 12, 14, 16, 18, 20, 22, 25 мм.
4.1.1.2 Для каждого Dн устанавливают две толщины стенки трубы S, равные 1,0 и 1,2 мм.
4.1.1.3 Соединение должно быть работоспособно в диапазоне температур окружающей среды от минус 60 °C до плюс 200 °C.
4.1.1.4 Значения номинальных давлений в трубопроводе устанавливают для систем:
- гидравлических - из ряда: 8, 15, 21, 28 МПа (80, 150, 210, 280 кг/см2);
- пневматических - из ряда: 21, 28 МПа (210, 280 кг/см2), установленного ГОСТ 15586;
- топливных - по конструкторской документации, утвержденной в установленном порядке.
4.1.1.5 Степень герметичности соединения во всем диапазоне температур окружающей среды и номинальных значений давлений должна соответствовать 10-8 см3/с при контроле жидкостью и 2,6·10-6 м3·Па/с (2·10-2 мкм рт. ст.·л/с) при контроле газом.
4.1.2 Конструктивные требования
4.1.2.1 ТМС должны быть изготовлены в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.
4.1.2.2 Установочные размеры ТМС должны соответствовать указанным на рисунке 1 и в таблице 1.
1 - трубопроводы; 2 - муфта ТМС
--------------------------------
<*> Размер обеспечивается инструментом.
Рисунок 1 - Конструкция ТМС
Таблица 1
В миллиметрах
Dн <*> L L1 -0,5
номин. пред. откл.
8 30 -0,52 15,0
10 33 -0,62 16,5
12 38 19,0
14 43 21,5
16 49 24,5
18 50 25,0
20 60 -0,72 30,0
22 65 32,5
25 70 35,0
<*> Наружный диаметр соединяемых трубопроводов.
4.1.2.3 Материалы и полуфабрикаты, используемые в ТМС:
- трубы повышенной точности из стали марки 12Х18Н10Т по ГОСТ 19277;
- муфты соединения трубопроводов из сплава ТН-1К;
- материал для изготовления муфты подлежит обязательному входному контролю.
Контроль проводится на кольцевых образцах и включает проверку следующих характеристик:
- устойчивость к разрушению при радиальном деформировании в жидком азоте;
- заданная деформация;
- степень формовосстановления;
- устойчивость к саморазрушению при формовосстановлении в условиях жесткого противодействия;
- усилие термомеханического возврата;
- криогенная температура восстановления формы.
4.1.2.4 Подготовка труб к сборке:
- торцы соединяемых труб должны иметь неперпендикулярность не более 0,2 мм;
- на торцах соединяемых труб должна быть снята фаска размером не менее 0,2 x 45° мм;
- на соединяемых поверхностях труб не должно быть рисок, царапин, заусенцев, вмятин;
- соединяемые трубы должны иметь возможность радиального или осевого перемещения при сборке. Радиальное перемещение должно быть не менее 2Dн (см. таблицу 1), осевое перемещение должно быть не менее L;
- прямой участок одной из законцовок соединяемых труб должен быть не менее L для сборки при радиальном перемещении и не менее 0,6L при осевом перемещении.
4.1.2.5 Подготовка муфт к сборке
Муфты изготовляют точением по конструкторской документации, утвержденной в установленном порядке.
