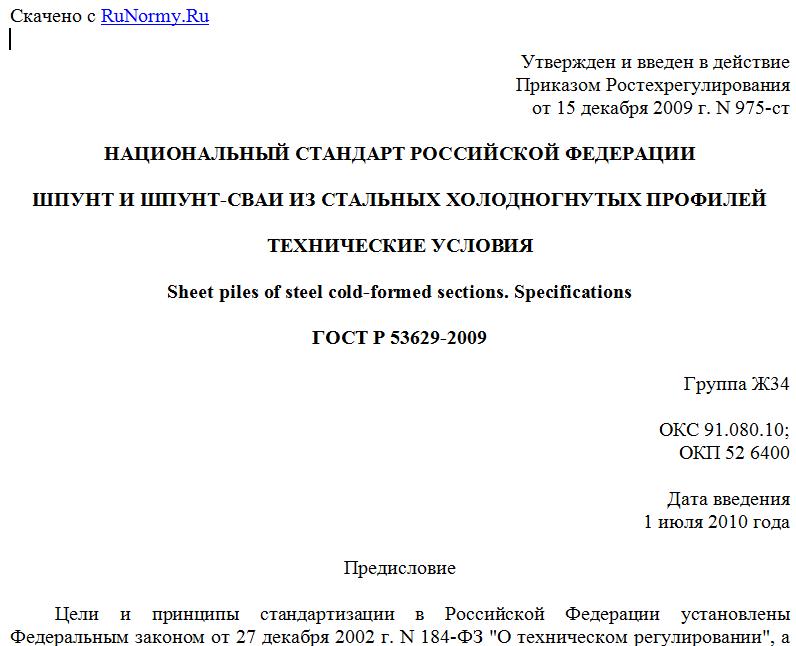

Утвержден и введен в действие
Приказом Ростехрегулирования
от 15 декабря 2009 г. N 975-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ШПУНТ И ШПУНТ-СВАИ ИЗ СТАЛЬНЫХ ХОЛОДНОГНУТЫХ ПРОФИЛЕЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Sheet piles of steel cold-formed sections. Specifications
ГОСТ Р 53629-2009
Группа Ж34
ОКС 91.080.10;
ОКП 52 6400
Дата введения
1 июля 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательский институт транспортного строительства" (ОАО "ЦНИИС"), Открытым акционерным обществом Центр методологии нормирования и стандартизации в строительстве ОАО "ЦНС", Обществом с ограниченной ответственностью "ЕВРОПРОФИЛЬ".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2009 г. N 975-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на шпунт и шпунтовые сваи из металлических холодногнутых профилей, предназначенные для применения в гидротехническом, транспортном и промышленно-гражданском строительстве при сооружении различных шпунтовых ограждений постоянного и временного типа.
К постоянным сооружениям относят причальные стенки (причалы типа "больверк") в морских и речных портах, ограждения искусственных островов, молов и волноломов на морских акваториях, стенки берегоукрепления в водохранилищах и меандрирующих руслах рек, укрепления оползневых склонов при прокладке трасс железных и автомобильных дорог, регуляционные сооружения на больших мостовых переходах. Металлические шпунт-сваи применяют в качестве основных несущих конструкций необсыпных устоев мостов, в том числе однопролетных распорных.
К временным сооружениям относят ограждения котлованов мостовых опор, гидротехнических сооружений, тоннелей при проходке открытым способом, временных причалов и пирсов при монтаже пролетных строений больших мостов с помощью плавучих средств.
Для временных сооружений металлический шпунт используется как инвентарь с многократным погружением и извлечением его с помощью специального оборудования.
Металлические шпунтовые конструкции предназначены для применения в обычном и северном исполнении, в районах с расчетной сейсмичностью до 9 баллов, в агрессивных и сильноагрессивных средах. Срок службы защитных покрытий указан в специальных нормативных документах по защите металлоконструкций от коррозии.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 162-90. Штангенглубиномеры. Технические условия
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 380-2005. Сталь углеродистая обыкновенного качества. Марки
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 1050-88. Прокат сортовой, калиброванный, со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия
ГОСТ 1497-84. Металлы. Методы испытаний на растяжение
ГОСТ 2246-70. Проволока стальная сварочная. Технические условия
ГОСТ 3242-79. Соединения сварные. Методы контроля качества
ГОСТ 3749-77. Угольники поверочные 90°. Технические условия
ГОСТ 5264-80. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 5378-88. Угломеры с нониусом. Технические условия
ГОСТ 6996-66. Сварные соединения. Методы определения механических свойств
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 8026-92. Линейки поверочные. Технические условия
ГОСТ 8050-85. Двуокись углерода газообразная и жидкая. Технические условия
ГОСТ 8713-79. Сварка под флюсом. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 9466-75. Электроды покрытые металлические для ручной дуговой сварки сталей и наплавки. Классификация и общие технические условия
ГОСТ 9467-75. Электроды покрытые металлические для ручной дуговой сварки конструкционных и теплоустойчивых сталей. Типы
ГОСТ 10157-79. Аргон газообразный и жидкий. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14637-89. Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия
ГОСТ 14771-76. Дуговая сварка в защитном газе. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 14782-86. Контроль неразрушающий. Соединения сварные. Методы ультразвуковые
ГОСТ 19281-89. Прокат из стали повышенной прочности. Общие технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, принимается в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
3.1. В настоящем стандарте применены следующие термины с соответствующими определениями:
Шпунтовая стенка: несущая конструкция в форме сплошной вертикальной или наклонной стены, образованная забитыми в грунт монтажными элементами - шпунтовыми сваями, соединяемыми между собой замками. Стенка из шпунтовых свай воспринимает в основном горизонтальные нагрузки от давления грунта, находящегося за ней, а также вертикальные нагрузки от вышерасположенных сооружений и транспортных средств.
Шпунт ограждения: грунтоводонепроницаемая стенка для ограждения котлованов и траншей при возведении транспортных и гидротехнических сооружений.
Шпунтовый профиль: шпунтовая свая определенной геометрической формы поперечного сечения с замковыми элементами.
Шпунт: совокупность шпунтовых профилей (шпунтовых свай).
Шпунтовый замок: элемент шпунтовой сваи, служащий для соединения свай в грунтонепроницаемую стенку и обладающий несущей способностью на разрыв и изгиб.
3.2. В настоящем стандарте приняты также следующие обозначения:
С29-АФф - сварка под флюсом автоматическая на флюсовой подушке, стыковое соединение без скоса кромок, с двусторонним сварным швом, толщиной свариваемых деталей 2,0 - 32,0 мм.
Т3-АФ - сварка под флюсом автоматическая на весу, тавровое соединение без скоса кромок, с двусторонним сварным швом, толщиной свариваемых деталей 3,0 - 20,0 мм.
С7-АФ - сварка под флюсом автоматическая на весу, стыковое соединение без скоса кромок, с двусторонним сварным швом, толщиной свариваемых деталей 2,0 - 20,0 мм.
У7-АФ - сварка под флюсом автоматическая на весу, угловое соединение со скосом одной кромки, с двусторонним сварным швом, толщиной свариваемых деталей 8,0 - 20,0 мм.
4. Конструкция шпунтовых профилей
4.1. В зависимости от геометрической формы поперечных сечений и несущей способности металлические холодногнутые шпунтовые профили разделяют на четыре типа:
- тип 1 - шпунтовый корытный (трапецеидальный) профиль ШК (см. рисунок 1);
- тип 2 - шпунтовый корытный профиль, усиленный ШКУ (см. рисунок 2);
- тип 3 - шпунт-свая симметричная ШС (см. рисунок 3);
- тип 4 - шпунт-свая усиленная ШСУ (см. рисунок 4).
Примечание. Размеры справочные.
Рисунок 1. Шпунтовая стенка из холодногнутых
корытных профилей ШК с замками в исполнении 1
1 - лист усиления
Рисунок 2. Шпунтовая стенка из холодногнутых
профилей ШКУ с замками в исполнении 2
1 - холодногнутый шестигранный профиль;
