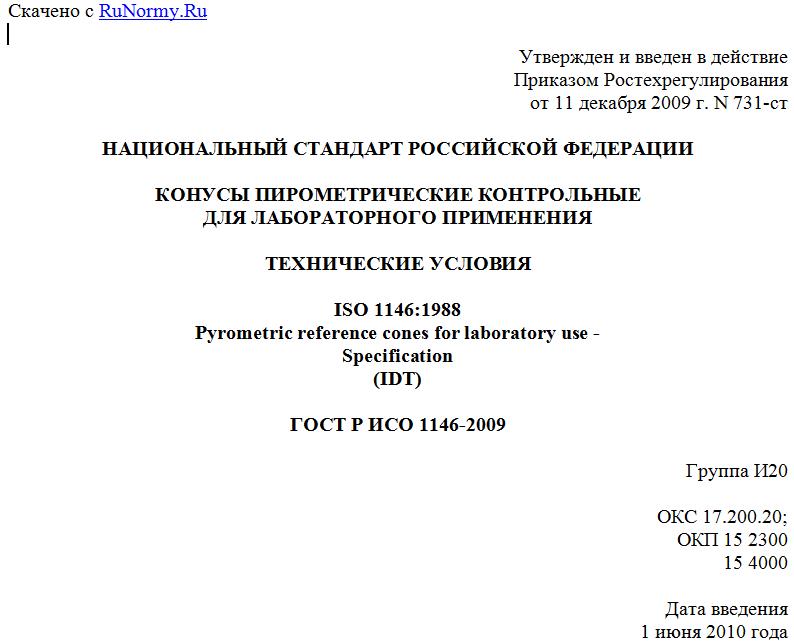

Утвержден и введен в действие
Приказом Ростехрегулирования
от 11 декабря 2009 г. N 731-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНУСЫ ПИРОМЕТРИЧЕСКИЕ КОНТРОЛЬНЫЕ
ДЛЯ ЛАБОРАТОРНОГО ПРИМЕНЕНИЯ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
ISO 1146:1988
Pyrometric reference cones for laboratory use -
Specification
(IDT)
ГОСТ Р ИСО 1146-2009
Группа И20
ОКС 17.200.20;
ОКП 15 2300
15 4000
Дата введения
1 июня 2010 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ООО "Научно-технический центр "Огнеупоры" (ООО "НТЦ "Огнеупоры") на основе аутентичного перевода на русский язык, указанного в пункте 4 стандарта, который выполнен Техническим комитетом по стандартизации ТК 9 "Огнеупоры".
2. Внесен Техническим комитетом по стандартизации ТК 9 "Огнеупоры".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 11 декабря 2009 г. N 731-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 1146:1988 "Пирометрические контрольные конусы для лабораторного применения. Технические условия" (ISO 1146:1988 "Pyrometric reference cones for laboratory use - Specification").
При применении настоящего стандарта рекомендуется использовать вместо ссылочного международного стандарта соответствующий ему национальный стандарт Российской Федерации, сведения о котором приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Международный стандарт ИСО 1146:1988 разработан Техническим комитетом ИСО/ТК 33.
Раздел 5 настоящего стандарта дополнен примечанием "Соответствие пирометрического контрольного конуса его контрольной температуре в пределах допустимого отклонения гарантирует изготовитель пироскопа", которое отвечает требованиям ИСО 528.
1. Область применения
1.1. Настоящий стандарт устанавливает требования к пирометрическим контрольным конусам, применяемым для определения эквивалентного пирометрического конуса (огнеупорности) огнеупоров в диапазоне температур от 1500 °C до 1800 °C.
1.2. Пирометрические контрольные конусы по настоящему стандарту предназначены для применения при лабораторных испытаниях по методике, изложенной в ИСО 528, за исключением испытаний при температурах 1500 °C и 1800 °C.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий международный стандарт:
ИСО 528. Огнеупоры. Определение эквивалентного пирометрического конуса (огнеупорности) [ISO 528, Refractory products. Determination of pyrometric cone equivalent (refractoriness)].
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Пирометрический контрольный конус (pyrometric reference cone): усеченная наклонная треугольная пирамида определенных формы, размеров и состава, которая при нагревании в определенных условиях изгибается дугообразно в соответствии с температурой (3.2).
3.2. Контрольная температура (reference temperature), температура падения (temperature collapse): температура, при которой вершина конуса касается поверхности подставки, на которой он установлен, при нагревании его с заданной скоростью при определенных условиях.
4. Размеры и форма пирометрического контрольного конуса
4.1. Номинальные размеры конуса приведены на рисунке 1.
Рисунок 1
4.2. Форма конуса должна соответствовать указанной на рисунке 2 или 3.
Рисунок 2
Рисунок 3
4.3. Конус может наклоняться в направлении ребра, как показано на рисунке 2, или в направлении грани, как показано на рисунке 3. Угол, образованный вертикалью и направляющим ребром или гранью, при установке конуса на подставку должен составлять 8° +/- 1°.
5. Контрольная температура
Каждый контрольный конус должен иметь такой химический состав, при котором температура его падения совпадет с одним из значений контрольной температуры, приведенной в таблице 1, с предельно допустимым отклонением +/- 5 °C.
Примечание. Соответствие пирометрического контрольного конуса его контрольной температуре в пределах допустимого отклонения гарантирует изготовитель конуса.
Таблица 1
Контрольные температуры и обозначения конусов
Обозначение конуса Температура, °C
ИСО 150 1500
ИСО 152 1520
ИСО 154 1540
ИСО 156 1560
ИСО 158 1580
ИСО 160 1600
ИСО 162 1620
ИСО 164 1640
ИСО 166 1660
ИСО 168 1680
ИСО 170 1700
ИСО 172 1720
ИСО 174 1740
ИСО 176 1760
