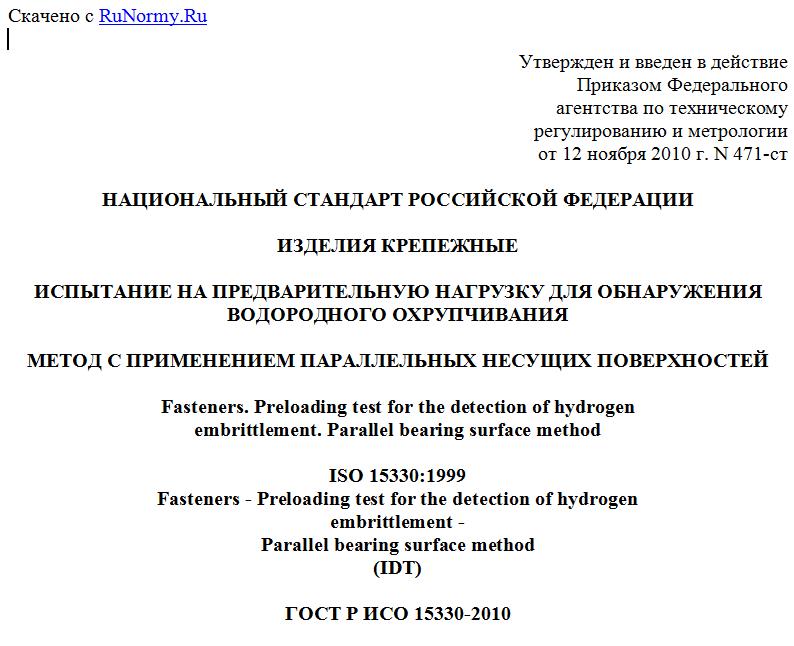

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 12 ноября 2010 г. N 471-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИЗДЕЛИЯ КРЕПЕЖНЫЕ
ИСПЫТАНИЕ НА ПРЕДВАРИТЕЛЬНУЮ НАГРУЗКУ ДЛЯ ОБНАРУЖЕНИЯ
ВОДОРОДНОГО ОХРУПЧИВАНИЯ
МЕТОД С ПРИМЕНЕНИЕМ ПАРАЛЛЕЛЬНЫХ НЕСУЩИХ ПОВЕРХНОСТЕЙ
Fasteners. Preloading test for the detection of hydrogen
embrittlement. Parallel bearing surface method
ISO 15330:1999
Fasteners - Preloading test for the detection of hydrogen
embrittlement -
Parallel bearing surface method
(IDT)
ГОСТ Р ИСО 15330-2010
Группа Г30
ОКС 21.060.01
ОКП 16 0000
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" ("ВНИИНМАШ") на основе собственного аутентичного перевода стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 229 "Крепежные изделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Федерального агентства по техническому регулированию и метрологии от 12 ноября 2010 г. N 471-ст
4 Настоящий стандарт идентичен международному стандарту ИСО 15330:1999 "Изделия крепежные. Испытание на предварительную нагрузку для обнаружения водородного охрупчивания. Метод с применением параллельных несущих поверхностей" (ISO 15330:1999 "Fasteners - Preloading test for the detection of hydrogen embrittlement - Parallel bearing surface method").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Если атомарный водород проникнет в сталь, он может вызвать потерю пластичности или способности выдерживать нагрузку, растрескивание (обычно в виде ультрамикроскопических трещин) или катастрофические хрупкие разрушения при приложенных напряжениях значительно ниже предела текучести или даже нормальной расчетной прочности для сплавов. Данное явление часто происходит в сплавах, которые не характеризуются значительными потерями текучести при стандартных испытаниях на растяжение, и часто называется замедленным хрупким разрушением или водородным охрупчиванием. Водород может внедряться во время термообработки, газового науглероживания, очистки, травления, фосфатирования, гальванопокрытия и окружающей среды в результате катодной защиты или реакций коррозии. Водород может также внедряться во время производства, например во время роликового профилирования листового металла, механической обработки или сверления вследствие разрушения неудовлетворительных смазывающих веществ, а также во время операций сварки или пайки твердым припоем.
1. Область применения
Настоящий стандарт устанавливает испытание на предварительную нагрузку, которое способно обнаружить наличие водородного охрупчивания в крепежных изделиях при комнатной температуре.
Данное испытание распространяется на:
- метрические болты, винты и шпильки,
- резьбовыдавливающие винты,
- самонарезающие винты,
- самосверлящие винты,
- гайки,
- шайбы,
изготовленные из стали и находящиеся под растягивающей нагрузкой.
Испытание проводят при температуре от 10 °C до 35 °C.
Испытание применяют только для активного контроля и может быть выполнено после любого этапа производственного процесса. Испытание не применяют в качестве приемочного испытания. Испытание способно оценивать различия или изменения в условиях или методах обработки и определять эффективность различных этапов процесса, включая обработки до и после покрытия, чтобы уменьшить перемещающийся водород в крепежных изделиях.
Испытание не освобождает изготовителя или исполнителя процесса от обязанности создания и контроля подходящей процедуры управления производством.
Примечание - Возможность обнаружения водородного охрупчивания значительно снижается, если испытание начинать позже 24 ч после последнего этапа производственного процесса. Поэтому при нормальных обстоятельствах испытание не является подходящим для приемочного испытания.
Особое внимание необходимо уделять испытанию по 7.3.
2. Нормативные ссылки
Указанные ниже международные стандарты содержат положения, которые посредством ссылок составляют положения настоящего стандарта. Для международных стандартов с указанием даты публикации, на которые имеются ссылки, не распространяется действие последующих изменений или пересмотров этих международных стандартов. Однако сторонам - участницам соглашений на основе настоящего стандарта рекомендуется выяснять возможность применения самых последних изданий указанных ниже международных стандартов. Для международных стандартов без указания даты публикации, на которые имеются ссылки, распространяется действие самых последних изданий этих международных стандартов.
ИСО 273:1979 Изделия крепежные. Отверстия с гарантированным зазором для болтов и винтов (ISO 273:1979 Fasteners - Clearance holes for bolts and screws)
ИСО 2702:1992 Винты самонарезающие стальные термообработанные. Механические свойства (ISO 2702:1992 Heat-treated steel tapping screws - Mechanical properties)
ИСО 7085:1999 Винты резьбовыдавливающие с метрической резьбой с закаленным и отпущенным поверхностным слоем. Механические и эксплуатационные требования (ISO 7085:1999 Mechanical and performance requirements of case hardened and tempered metric thread rolling screws)
ИСО 10666:1999 Винты самонарезающие самосверлящие. Механические и функциональные характеристики (ISO 10666:1999 Drilling screws with tapping screw thread - Mechanical and functional properties)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 восприимчивость к водородному охрупчиванию (susceptibility to hydrogen embrittlemet): Характеристика стальных крепежных изделий, которая отображает хрупкое разрушение вследствие присутствия перемещающегося водорода и нагружения существенными растягивающими напряжениями и/или из-за неблагоприятных условий обслуживания.
Примечания
1 С увеличением восприимчивости к водородному охрупчиванию критическое количество перемещающегося водорода может быть причиной заметного снижения хрупкого разрушения.
2 После производственного процесса восприимчивость к водородному охрупчиванию не может быть уменьшена или изменена в невосприимчивое состояние даже любой термообработкой после покрытия (сушкой).
3.2 риск водородного охрупчивания (risk of hydrogen embrittlemet): Риск появления разрушения возникает, если крепежные изделия изготовлены из стали, восприимчивой к водородному охрупчиванию, поглощающей водород и находящейся под действием растягивающих напряжений или остаточных растягивающих напряжений.
Примечание - Риск водородного охрупчивания может быть снижен, если в относящихся к делу операциях процесса минимизировать приток водорода и/или если после покрытия применить подходящую термическую обработку, способствующую удалению водорода посредством эффузии и/или необратимому поглощению водорода в стали.
3.3 производственная партия (manufacturing lot): Количество крепежных изделий с одинаковым обозначением, включающим класс точности, класс прочности и размер, изготовленные из прутка, проволоки, стержня или плоского материала одной плавки, с применением одинаковых или подобных операций, выполняемых одновременно или последовательно, с одинаковой термической обработкой и/или процессом нанесения покрытия, если таковое применяется.
Одинаковая термическая обработка или процесс нанесения покрытия означает:
- для непрерывных процессов одинаковый цикл обработки без каких-либо изменений параметров процесса;
- для прерывистых процессов одинаковый цикл обработки для последовательных одинаковых загрузок (партий).
Примечание - Производственная партия может быть разделена на ряд производственных загрузок для проведения технологической обработки, а затем снова собрана в ту же производственную партию.
3.4 производственная загрузка (manufacturing batch): Количество идентичных крепежных изделий из одной производственной партии, обрабатываемых совместно в одно время.
4. Метод испытания
Испытание на предварительную нагрузку выполняют на соответствующем испытательном устройстве. Крепежные изделия нагружают в диапазоне предела
