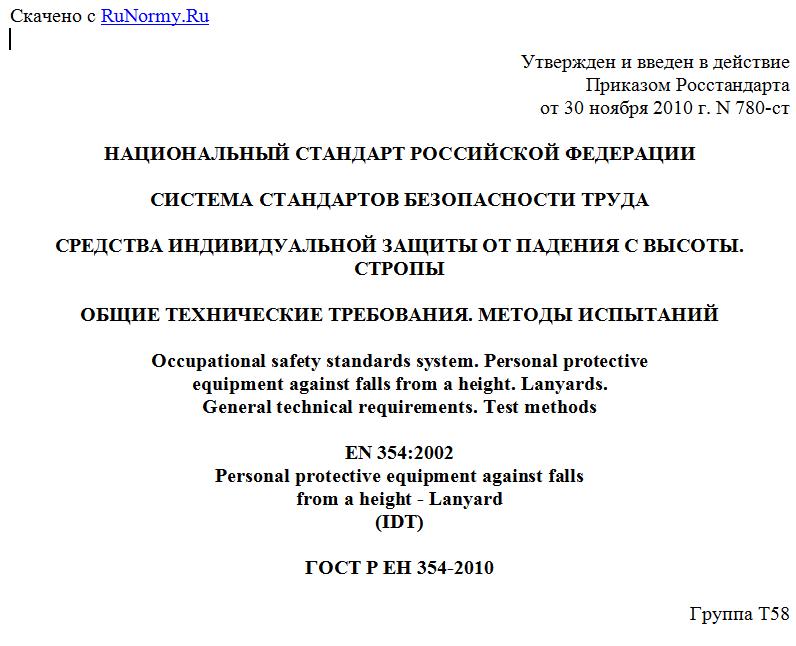

Утвержден и введен в действие
Приказом Росстандарта
от 30 ноября 2010 г. N 780-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОТ ПАДЕНИЯ С ВЫСОТЫ. СТРОПЫ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Occupational safety standards system. Personal protective
equipment against falls from a height. Lanyards.
General technical requirements. Test methods
EN 354:2002
Personal protective equipment against falls
from a height - Lanyard
(IDT)
ГОСТ Р ЕН 354-2010
Группа Т58
ОКС 13.340.60;
ОКП 87 8680
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Рабочей группой подкомитета ПК 7 Технического комитета по стандартизации средств индивидуальной защиты ТК 320 "СИЗ" на основе аутентичного перевода на русский язык указанного стандарта в пункте 4, который выполнен ФГУП "Стандартинформ".
2. Внесен Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 "СИЗ".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2010 г. N 780-ст.
4. Настоящий стандарт идентичен европейскому региональному стандарту ЕН 354:2002 "Индивидуальные средства защиты от падения с высоты. Стропы (EN 354:2002 "Personal protective equipment against falls from a height - Lanyard").
Наименование настоящего стандарта изменено относительно европейского регионального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских региональных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии.
1. Область применения
Настоящий стандарт устанавливает общие технические требования, методы испытаний, маркировку, предоставляемую поставщиком информацию и упаковку для нерегулируемых и регулируемых стропов. Стропы, соответствующие настоящему стандарту, используют в качестве соединительных элементов или компонентов в страховочных системах, описанных в ЕН 363.
Другие типы стропов описаны в ЕН 358 [1].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ЕН 362. Индивидуальные средства защиты от падения с высоты. Соединительные элементы (EN 362:1992. Personal protective equipment against falls from a height - Connectors)
ЕН 363. Индивидуальные средства защиты от падения с высоты. Системы предотвращения падения (EN 363:2002. Personal protective equipment against falls from a height - Fall arrest systems)
ЕН 364. Индивидуальные средства защиты от падения с высоты. Методы испытаний (EN 364:1992. Personal protective equipment against falls from a height - Test methods)
ЕН 365. Индивидуальные средства защиты от падения с высоты. Общие требования к инструкциям по применению и маркировке (EN 365:1992. Personal protective equipment against falls from a height - General requirements for instructions for use and for marking)
ИСО 1835:1980. Цепь с короткими звеньями для подъемных операций. Класс М(4), некалиброванная, для цепных стропов и т.п. (ISO 1835. Short link chain for lifting purposes - Grade M(4), non-calibrated, for chain slings etc)
ИСО 2232:1990. Круглая тянутая проволока для проволочных тросов общего назначения из нелегированной стали и для тросов большого диаметра из стальной проволоки. Технические данные (ISO 2232. Round drawn wire for general purpose non-alloy steel wire ropes and for large diameter steel wire ropes - Specifications).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Строп (lanyard): отдельная соединительная деталь или компонент в страховочной системе.
[ЕН 363:2002].
Примечание. Строп может состоять из каната из синтетических волокон, проволочного троса, тканой ленты или цепи.
3.2. Регулятор длины (adjustment device): отдельная деталь стропа для регулирования его длины.
[ЕН 363:2002].
3.3. Длина стропа (length of lanyard) , м: длина от одного конца, воспринимающего нагрузку, до другого, измеряемая при отсутствии нагрузки, но при условии, что строп туго натянут.
[ЕН 363:2002].
3.4. Конец (termination): готовый к использованию конец стропа.
[ЕН 363:2002].
Примечание. Концом может быть, например, соединительный элемент, сплетенная или сшитая петля.
3.5. Соединительный элемент (connector): отдельная соединительная деталь или компонент страховочной системы.
[ЕН 363:2002].
4. Требования
4.1. Конструкция и эргономика
Общие требования к конструкции и эргономике указаны в ЕН 363 (пункт 4.1).
4.2. Материалы и конструкция
4.2.1. Общие требования
Оба конца стропа должны иметь соответствующие концевые соединения. Если в качестве концевых соединений канатов используют соединение встык, то длина соединения должна иметь длину не менее 100 мм и должна быть закреплена путем сплетения, зашивки либо иным способом, предотвращающим разрыв соединенной части в процессе применения.
Длина нерегулируемого или регулируемого стропа, включая амортизатор (если применяется) и концевые соединения, т.е. соединители или проушины, не должна превышать 2 м.
Концы регулируемой части стропа должны быть оснащены концевым ограничителем.
Все металлические элементы стропа, за исключением проволочных тросов и цепей, должны быть защищены от коррозии в соответствии с ЕН 362.
4.2.2. Волоконный канат и тканая лента
Волоконный канат, тканые ленты и шовные нитки для стропов следует производить из однородного волокна или из многоволоконных синтетических нитей, пригодных для данного применения.
Прочность на разрыв синтетического волокна - не менее 0,6 Н/текс.
4.2.3. Проволочные тросы
Проволочные тросы для стропов следует изготовлять из стали, обжимные втулки концевых соединений - из пластичного металлического материала.
Проволочные тросы, выполненные из нержавеющей стали, следует подвергать оцинковке в соответствии с ИСО 2232.
4.2.4. Цепи
Цепи должны соответствовать требованиям, как минимум, для 6-миллиметровых цепей по ИСО 1835. Овальные либо имеющие аналогичную форму концевые звенья и все соединительные звенья должны быть совместимы с цепью.
Примечание. После изготовления цепные стропы должны проходить контрольные испытания на соответствие требованиям, указанным в ИСО 1834 [2].
4.2.5. Соединительные элементы
Соединительные элементы для стропов - по ЕН 362.
4.3. Статическая прочность
При проведении испытания в соответствии с 5.1 стропы, выполненные из текстильного материала, или их текстильные элементы, изготовленные из синтетического волокна, например из канатов или тканых лент, а также текстильные концевые соединения стропов и их регуляторы длины, если применены, должны выдерживать усилие не менее 22 кН. При испытании не должно быть разъединения, надрывов или разрушений любого элемента стропа.
При проведении испытания в соответствии с 5.1 стропы или их элементы, выполненные из текстильных материалов, например из канатов или тканых лент, изготовленных из синтетического волокна, а также текстильные концевые соединения стропов и их регуляторы длины, если применены, должны выдерживать усилие не менее 22 кН без разъединения, надрывов или разрушений любого элемента стропа.
При проведении испытания в соответствии с 5.1 стропы, выполненные полностью из металлического материала, включая их металлические концевые соединения или металлические элементы стропов, например соединительные элементы, карабины, должны выдерживать усилие не менее 15 кН без порывов или разрушений любого элемента стропов.
4.4. Динамическая прочность для стропов со встроенным регулятором длины
При испытании стропов со встроенным регулятором длины в соответствии с 5.2 не должно происходить никаких разрывов.
4.5. Маркировка и информация
Маркировка стропа должна быть в соответствии с разделом 6.
Информация должна предоставляться со стропом в соответствии с разделом 7.
