"ГОСТ 16442-80. Межгосударственный стандарт. Кабели силовые с пластмассовой изоляцией. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

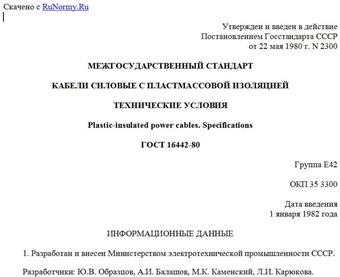

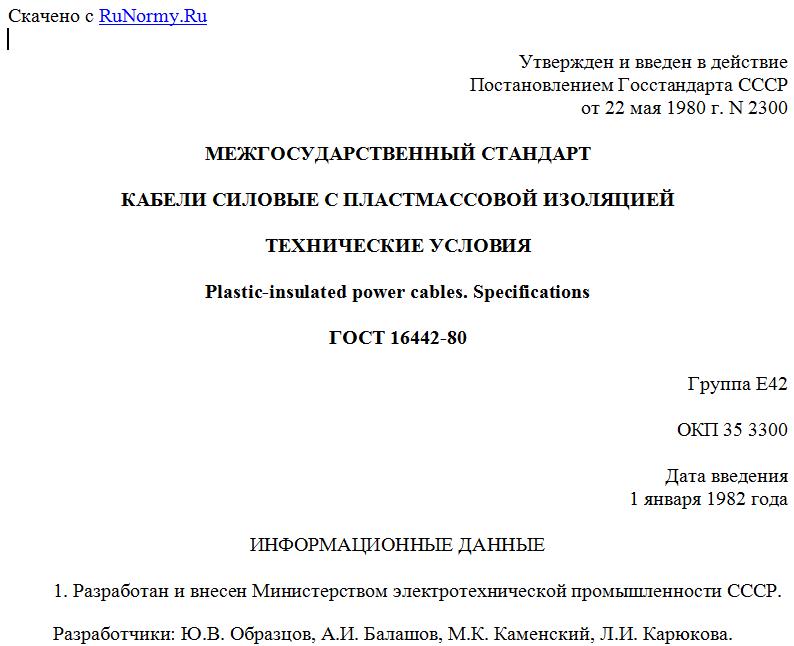

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 22 мая 1980 г. N 2300

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАБЕЛИ СИЛОВЫЕ С ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Plastic-insulated power cables. Specifications

ГОСТ 16442-80

Группа Е42

ОКП 35 3300

Дата введения
1 января 1982 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством электротехнической промышленности СССР.
Разработчики: Ю.В. Образцов, А.И. Балашов, М.К. Каменский, Л.И. Карюкова.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 22.05.1980 N 2300.
3. Стандарт полностью соответствует международному стандарту МЭК 502-94.
4. Взамен ГОСТ 16442-70.
За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Беларуси
Республика Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Республика Молдова Молдовастандарт
Республика Узбекистан Узгосстандарт
Российская Федерация Госстандарт России
Туркменистан Главная государственная инспекция Туркменистана
Украина Госстандарт Украины

Изменение N 5 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 14 от 12.11.98).
За принятие проголосовали:

Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Беларуси
Киргизская Республика Киргизстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикгосстандарт
Туркменистан Главная государственная инспекция Туркменистана
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины

5. Ссылочные нормативно-технические документы

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 12.2.007.14-75 3.1
ГОСТ 20.57.406-81 5.1, 5.5.1 - 5.5.4
ГОСТ 1173-93 2.2.11
ГОСТ 1497-84 5.7
ГОСТ 2990-78 5.3.3
ГОСТ 3345-76 5.3.2
ГОСТ 4650-80 5.8.7
ГОСТ 5960-72 2.2.11
ГОСТ 7006-72 2.2.6, 2.2.9, 4.3.1, 5.2.3
ГОСТ 7229-76 5.3.1
ГОСТ 10396-84 2.2.11
ГОСТ 10751-85 2.2.11
ГОСТ 11645-73 5.8.6
ГОСТ 12175-90 5.8.7, 5.8.8
ГОСТ 12176-89 5.8.10
ГОСТ 12177-79 5.2.1
ГОСТ 13843-78 2.2.11
ГОСТ 15150-69 Вводная часть, 6.5, 6.6
ГОСТ 16336-77 2.2.11
ГОСТ 18690-82 6.1
ГОСТ 22220-76 5.8.4, 5.8.5
ГОСТ 22483-77 2.2.1, 2.3.1
ГОСТ 23286-78 1.5, 2.3.4
ГОСТ 24234-80 2.2.11
ГОСТ 24641-81 1.6, 2.2.9, 5.2.2
ГОСТ 25018-81 5.8.1 - 5.8.3, 5.8.9
ТУ 6-01-747-77 2.2.11
ТУ 6-05-041-731-87 2.2.11
ТУ 6-05-1565-83 2.2.11
ТУ 6-05-1779-82 2.2.11
ТУ 6-48-23-89 2.2.11
ТУ 6-55-221-1363-93 2.2.11
ТУ 6-55-221-1371-94 2.2.11
ТУ 16.К71.003-87 2.2.11
ТУ 16.К71.087-90 2.2.11
ТУ 16.К71.088-90 2.2.11
ТУ 17.05.021-90 2.2.11
ТУ 38.105.1849-88 2.2.11
ТУ 412-758-89 2.2.11

6. Ограничение срока действия снято Постановлением Госстандарта от 26.06.1991 N 1005.
7. Издание (май 1999 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в феврале 1982 г., июле 1983 г., августе 1986 г., феврале 1996 г., марте 1999 г. (ИУС 5-82, 11-83, 11-86, 7-96, 5-99), Поправками (ИУС 11-99, 2-2000).

Настоящий стандарт распространяется на силовые кабели с алюминиевыми или медными жилами, с пластмассовой изоляцией, в пластмассовой или алюминиевой оболочке, с защитными покровами или без них, предназначенные для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 0,66; 1; 3 и 6 кВ частоты 50 Гц.
Стандарт устанавливает требования к кабелям, изготовляемым для нужд народного хозяйства и поставки на экспорт.
Виды климатического исполнения кабелей УХЛ, Т категорий размещения 1, 5 по ГОСТ 15150, а также для прокладки в почве.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм. N 4.)

1. МАРКИ И ОСНОВНЫЕ РАЗМЕРЫ

1.1. Марки кабелей должны соответствовать указанным в табл. 1. Коды ОКП приведены в Приложении.

Таблица 1

Обозначение марки кабеля с Наименование элементов кабеля
алюминиевой жилой медной жилой
АВВГ ВВГ Изоляция и оболочка из поливинилхлоридного пластиката, без защитного покрова
АВВГз ВВГз То же, с заполнением
АПВГ ПВГ Изоляция из полиэтилена, оболочка из поливинилхлоридного пластиката, без защитного покрова
АПвВГ ПвВГ То же, изоляция из вулканизированного полиэтилена
АВАШв ВАШв Изоляция из поливинилхлоридного пластиката, алюминиевая оболочка, защитный покров типа Шв
АПвАШв ПвАШв То же, изоляция из вулканизированного полиэтилена
АВБбШв ВБбШв Изоляция из поливинилхлоридного пластиката, защитный покров типа БбШв
АПБбШв ПБбШв То же, изоляция из полиэтилена
АПвБбШв ПвБбШв То же, изоляция из вулканизированного полиэтилена

К обозначению марок кабелей АВВГ, ВВГ, АВБбШв и ВБбШв в тропическом исполнении через дефис добавляют букву Т, кабелей с однопроволочными жилами - буквы "ож" в скобках, кабелей в плоском исполнении - через дефис букву П.
1.2. Номинальное напряжение кабелей, число и номинальное сечение жил должны соответствовать указанным в табл. 2.

Таблица 2

Обозначение марки кабеля Число жил Номинальное сечение основных жил, мм2
Номинальное напряжение, кВ
0,66 1 3 6
ВВГ, ПВГ, ПвВГ 1, 2, 3 и 4 1,5 - 50 1,5 - 240 - -





Для просмотра документа целиком скачайте его >>>
