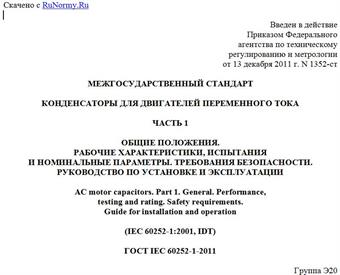

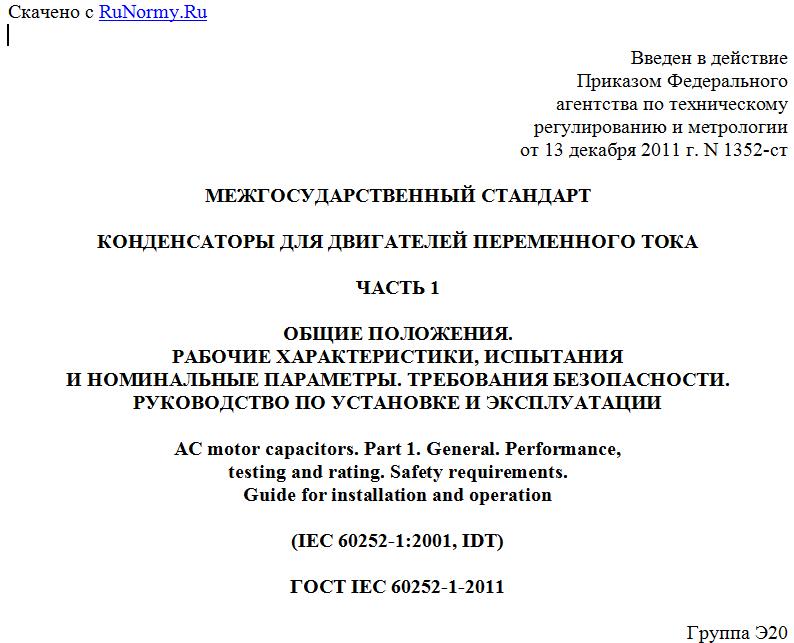

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1352-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОНДЕНСАТОРЫ ДЛЯ ДВИГАТЕЛЕЙ ПЕРЕМЕННОГО ТОКА
ЧАСТЬ 1
ОБЩИЕ ПОЛОЖЕНИЯ.
РАБОЧИЕ ХАРАКТЕРИСТИКИ, ИСПЫТАНИЯ
И НОМИНАЛЬНЫЕ ПАРАМЕТРЫ. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ.
РУКОВОДСТВО ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ
AC motor capacitors. Part 1. General. Performance,
testing and rating. Safety requirements.
Guide for installation and operation
(IEC 60252-1:2001, IDT)
ГОСТ IEC 60252-1-2011
Группа Э20
МКС 31.060.30
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 ноября 2011 г. N 40)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1352-ст межгосударственный стандарт ГОСТ IEC 60252-1-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60252-1:2001. AC motor capacitors. Part 1. General. Performance, testing and rating. Safety requirements. Guide for installation and operation (Конденсаторы для двигателей переменного тока. Часть 1. Общие положения. Рабочие характеристики, испытания и номинальные параметры. Требования безопасности. Руководство по установке и эксплуатации)
Степень соответствия - идентичная (IDT)
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60252-1-2005
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"
1 Общие положения
1.1 Область применения и цель
Настоящий стандарт распространяется на конденсаторы, предназначенные для присоединения к обмоткам асинхронных двигателей, питающихся от однофазной сети частотой до 100 Гц включительно, и на конденсаторы, присоединяемые к трехфазным асинхронным двигателям таким образом, чтобы эти двигатели могли питаться от однофазной сети.
Настоящий стандарт распространяется на пропитанные или непропитанные конденсаторы с диэлектриком из бумаги, органической синтетической пленки или их комбинации, с металлизированными или металлофольговыми электродами номинальным напряжением до 660 В включительно.
Настоящий стандарт не распространяется на следующие типы конденсаторов:
- шунтирующие самовосстанавливающиеся конденсаторы для мощных сетей переменного тока номинальным напряжением до 1000 В включительно (IEC 60831-1 [1]);
- шунтирующие конденсаторы без самовосстановления для сетей переменного тока номинальным напряжением до 1000 В включительно (IEC 60931-1 [2]);
- шунтирующие конденсаторы для сетей переменного тока номинальным напряжением свыше 1000 В (IEC 60871-1 [3]);
- конденсаторы для индукционного теплогенераторного оборудования, работающего на частоте 40 - 24000 Гц (IEC 60110-1 [4]);
- последовательные конденсаторы (IEC 60143-1 [5]);
- конденсаторы-соединители и конденсаторы-делители (IEC 60358 [6]);
- конденсаторы для мощных электронных схем (IEC 61071-1 [7]);
- малогабаритные конденсаторы для переменного тока, используемые в люминесцентных и разрядных лампах (IEC 61048 [8]);
- конденсаторы для подавления электромагнитных помех (IEC 60384-14 [9]);
- конденсаторы, считающиеся компонентами для различных типов электрического оборудования;
- конденсаторы, работающие на постоянном напряжении с наложением переменной составляющей.
Целью настоящего стандарта является:
a) установление единых правил, относящихся к рабочим характеристикам, проведению испытаний и оценке характеристик;
b) установление стандартных правил безопасности;
c) составление инструкций по установке и эксплуатации.
1.2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты:
IEC 60068-2-3:1969. Basic environmental testing procedures. Part 2: Tests. Test Ca: Damp heat, steady state (Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытание Ca: Влажное тепло, постоянный режим)
IEC 60068-2-6:1995. Environmental testing - Part 2: Tests - Test Fc: Vibration (sinusoidal) (Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытание Fc: Вибрация (синусоидальная))
IEC 60068-2-20:1979. Environmental testing. Part 2: Tests. Test T: Soldering (Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытание T: Пайка)
IEC 60068-2-21:1999. Environmental testing. Part 2-21. Tests. Test U: Robustness of terminations and integral mounting devices (Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытание U: Прочность выводов и их крепление к корпусу изделия)
IEC 60112:1979. Recommended method for determining the comparative tracking index of solid insulating materials under moist conditions (Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостойкости твердых изоляционных материалов во влажной среде)
IEC 60309-1:1999. Plugs, socket-outlets and couplers for industrial purposes - Part 1: General requirements (Вилки, штепсельные разъемы и соединительные устройства промышленного назначения. Часть 1. Общие требования)
IEC 60529:1989. Degrees of protection provided by enclosures (IP code) (Классификация степеней защиты электрооборудования оболочками (Код IP))
IEC 60695-2-1/0:1994. Fire hazard testing; part 2: test methods; section 1/sheet 0: glow-wire test methods; general (Испытания на пожаробезопасность. Часть 2. Методы испытаний. Раздел 1. Справочный лист 0. Испытание горелкой с игольчатым пламенем. Общие положения)
IEC 60695-2-1/1:1994. Fire hazard testing; part 2: test methods; section 1/sheet 1: glow-wire end-product test and guidance (Испытания на пожаробезопасность. Часть 2. Методы испытаний. Раздел 1. Справочный лист 1. Испытание горелкой с игольчатым пламенем готовой продукции и руководство)
ISO 4046:1978. Paper, board, pulp and related terms; Vocabulary (Бумага, картон, целлюлоза и соответствующие термины. Словарь).
1.3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
1.3.1 рабочий конденсатор двигателя (motor running capacitor): Конденсатор, подключаемый к вспомогательной обмотке двигателя, помогающий запуску двигателя и увеличивающий момент вращения двигателя в условиях эксплуатации.
Примечание. Рабочий конденсатор обычно присоединяют к обмотке двигателя и оставляют в схеме в течение периода эксплуатации двигателя. Во время запуска, если он подсоединен параллельно пусковому конденсатору, он помогает запустить двигатель.
1.3.2 пусковой конденсатор двигателя (motor starting capacitor): Конденсатор, который поддерживает опережающий по фазе ток на вспомогательной обмотке двигателя и отключается от схемы, как только двигатель заработает.
1.3.3 металлофольговый конденсатор (metal foil capacitor): Конденсатор, электроды которого состоят из металлической фольги или полосок, разделенных диэлектриком.
1.3.4 металлизированный конденсатор (metallized capacitor): Конденсатор, электродами которого является металл, осажденный на диэлектрике.
1.3.5 самовосстанавливающийся конденсатор (self-healing capacitor): Конденсатор, электрические свойства которого после локального пробоя диэлектрика быстро и в основном самостоятельно восстанавливаются.
1.3.6 разрядное устройство конденсатора (discharge device of a capacitor): Устройство, которое при присоединении к конденсатору может уменьшить напряжение между выводами фактически до нуля в течение заданного времени после того, как конденсатор был отключен от схемы.
1.3.7 непрерывный режим работы (continuous of operation): Режим работы, не ограниченный во времени в течение нормального срока службы конденсатора.
1.3.8 класс эксплуатации (class of operation): Минимальный полный срок службы, на который рассчитан конденсатор в номинальном режиме работы при номинальных значениях напряжения, температуры и частоты.
Класс A - 30000 ч, класс B - 10000 ч, класс C - 3000 ч, класс D - 1000 ч.
Эти классы эксплуатации предусматривают уровень интенсивности отказов не более 3%. Конденсатор может относиться к нескольким классам по соответствующим напряжениям.
1.3.9 минимально допустимая рабочая температура конденсатора (minimum permissible capacitor operating temperature): Минимально допустимая температура наружной стенки корпуса в момент включения конденсатора.
