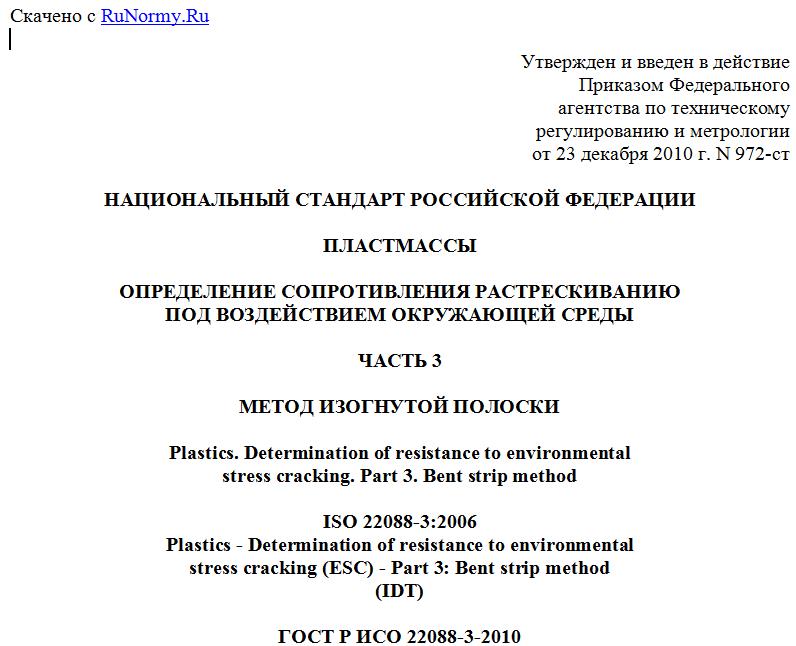

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 декабря 2010 г. N 972-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПЛАСТМАССЫ
ОПРЕДЕЛЕНИЕ СОПРОТИВЛЕНИЯ РАСТРЕСКИВАНИЮ
ПОД ВОЗДЕЙСТВИЕМ ОКРУЖАЮЩЕЙ СРЕДЫ
ЧАСТЬ 3
МЕТОД ИЗОГНУТОЙ ПОЛОСКИ
Plastics. Determination of resistance to environmental
stress cracking. Part 3. Bent strip method
ISO 22088-3:2006
Plastics - Determination of resistance to environmental
stress cracking (ESC) - Part 3: Bent strip method
(IDT)
ГОСТ Р ИСО 22088-3-2010
Группа Л19
ОКС 83.080.01
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ФГУП "ВНИЦСМВ" на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 230 "Пластмассы, полимерные материалы, методы их испытаний".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2010 г. N 972-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 22088-3:2006 "Пластмассы. Определение сопротивления растрескиванию под воздействием окружающей среды. Часть 3. Метод изогнутой полоски" (ISO 22088-3:2006 "Plastics - Determination of resistance to environmental stress cracking (ESC) - Part 3: Bent strip method").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод изогнутой полоски для определения устойчивости термопластов к растрескиванию под воздействием испытательной среды (ESC-устойчивости), когда они подвергаются деформации изгибом в присутствии химических веществ.
Растрескивание под воздействием окружающей среды (ESC) определяют по изменению выбранного характерного свойства образцов, предварительно деформированных в течение определенного времени в испытательной среде. Этот метод применим для определения устойчивости к растрескиванию листов и плоских образцов, особенно отдельных участков поверхности образцов, чувствительных к воздействию испытательной среды.
Метод изогнутой полоски пригоден для определения ESC-устойчивости к воздействию газов, жидкостей и твердых веществ, содержащих мигрирующие вещества (например, полимерные клеи и пластифицированные материалы), находящиеся в контакте с исследуемым полимером.
Предпочтительно использовать настоящий метод для определения ESC-устойчивости жестких пластиков только со средними значениями времени релаксации напряжений в течение испытания.
Метод используется для сравнительной оценки и не предназначен для получения данных для инженерных расчетов или выполнения прогнозов.
Примечание. Испытания при постоянной деформации проводят по [1]. Испытания при постоянной нагрузке проводят по [2].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ИСО 178. Пластмассы. Определение свойств при изгибе (ISO 178, Plastics - Determination of flexural properties)
ИСО 179-1. Пластмассы. Определение ударной прочности по Шарпи. Часть 1. Неинструментальный метод испытания на удар (ISO 179-1, Plastics - Determination of Charpy impact properties - Part 1: Non-instrumented impact test)
ИСО 527-2. Пластмассы. Определение механических свойств при растяжении. Часть 2. Условия испытаний для литьевых и экструзионных пластмасс (ISO 527-2, Plastics - Determination of tensile properties - Part 2: Test conditions for moulding and extrusion plastics)
ИСО 22088-1:2006. Пластмассы. Определение сопротивления растрескиванию под воздействием окружающей среды (ESC). Часть 1. Общее руководство (ISO 22088-1:2006, Plastics - Determination of resistance to environmental stress cracking (ESC) - Part 1: General guidance).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Деформация изгибом (flexural strain): номинальное значение деформации растягиваемой поверхности плоского образца, изогнутого по сегменту круга, вычисляемое по формуле
, (1)
где h - толщина плоского образца;
r - радиус круга.
Примечание. См. рисунок 1.
1 - зажимы; 2 - образец для испытания
(растягиваемая поверхность контактирует с испытательной
средой, сжимаемая поверхность контактирует с шаблоном);
3 - шаблон; h - толщина образца; r - радиус шаблона;
- номинальная деформация изгибом
растягиваемой поверхности
Рисунок 1. Образец для испытания
с определенной деформацией растягиваемой поверхности
3.2. Значение деформации (strain value): один из уровней деформации, приложенной к образцам во время воздействия среды.
3.3. Уровни деформации (strain series): ряд значений деформации, включая нулевое значение.
Примечание 1. Обычно результаты механических испытаний образцов при нулевой деформации, определяемые в воздухе или в другой химической среде, совпадают. Несовпадение результатов указывает на возможность охрупчивания или размягчения материала под воздействием среды. В некоторых случаях различие результатов испытаний в воздухе и в другой химической среде может быть вызвано условиями изготовления образцов литьем под давлением или механической обработкой.
Примечание 2. При нулевой деформации рекомендуется укреплять образец на плоском шаблоне для предотвращения коробления под влиянием среды.
3.4. Деформация при разрушении (failure strain): наиболее низкое значение деформации в группе деформаций, при которой наблюдается разрушение.
3.5. Характерное свойство (indicative property): свойство, выбранное для определения разрушения с использованием критерия, приведенного в таблице 1.
Таблица 1
Возможные характерные свойства и критерии разрушения
(см. примечание 1 к настоящей таблице)
Характерное свойство Международный стандарт Критерий разрушения Обозначение
Состояние поверхности (визуальный осмотр) - Макро- или микротрещины по краям растягиваемой поверхности A1
Состояние поверхности (визуальный осмотр) - Макро- или микротрещины на растягиваемой поверхности A2
Состояние поверхности (визуальный осмотр) - Любые другие наблюдения, например изменения цвета и внешнего вида A3
