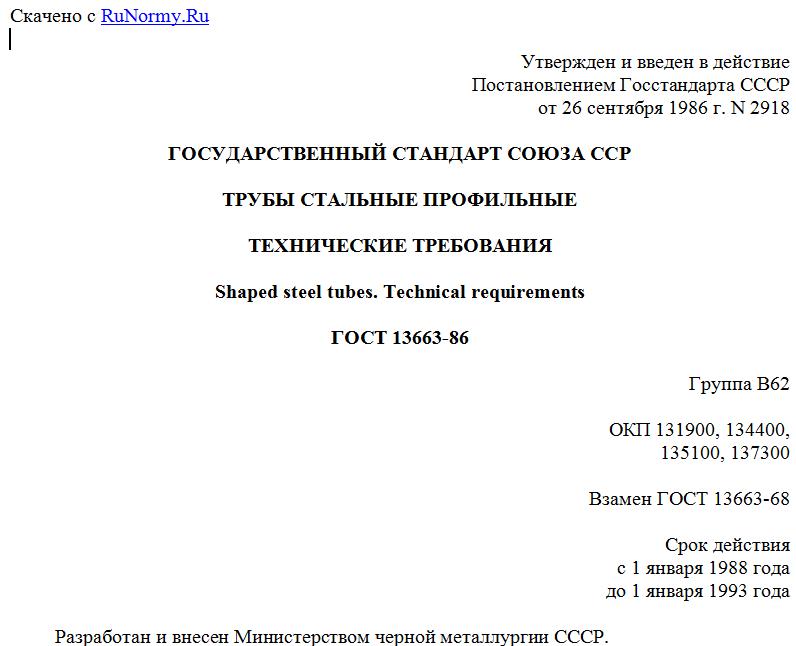

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 26 сентября 1986 г. N 2918
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ СТАЛЬНЫЕ ПРОФИЛЬНЫЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Shaped steel tubes. Technical requirements
ГОСТ 13663-86
Группа В62
ОКП 131900, 134400,
135100, 137300
Взамен ГОСТ 13663-68
Срок действия
с 1 января 1988 года
до 1 января 1993 года
Разработан и внесен Министерством черной металлургии СССР.
Разработчики стандарта: Е.А. Близнюков, В.П. Сокуренко, В.Н. Ровенский, А.Б. Петрушевская.
Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 26.09.86 N 2918.
Ссылочные нормативно-технические документы
-------------------------------------------T---------------------
Обозначение НТД, на который дана ссылка ¦ Номер пункта
-------------------------------------------+---------------------
ГОСТ 166-89 (ИСО 3599-76) ¦3.2
ГОСТ 380-2005 ¦1.4, 1.5
ГОСТ 1050-88 ¦1.4, 1.5
ГОСТ 3845-75 ¦3.11
ГОСТ 4543-71 ¦1.4
ГОСТ 6507-90 ¦3.2, 3.3
ГОСТ 7502-98 ¦3.5
ГОСТ 7565-81 ¦2.10
ГОСТ 7661-67 ¦3.4
ГОСТ 8026-92 ¦3.4, 3.6
ГОСТ 8638-57 ¦1.2
ГОСТ 8639-82 ¦1.2
ГОСТ 8642-68 ¦1.2
ГОСТ 8644-68 ¦1.2
ГОСТ 8645-68 ¦1.2
ГОСТ 8646-68 ¦1.2
ГОСТ 9045-93 ¦1.4
ГОСТ 9454-78 ¦3.12
ГОСТ 10006-80 ¦3.12
ГОСТ 10692-80 ¦2.1, 4.1
ГОСТ 12344-2003 ¦3.9
ГОСТ 12345-2001 (ИСО 671-82, ИСО 4935-89) ¦3.9
ГОСТ 12346-78 (ИСО 439-82, ИСО 4829-1-86) ¦3.9
ГОСТ 12347-77 ¦3.9
ГОСТ 12348-78 (ИСО 629-82) ¦3.9
ГОСТ 12350-78 ¦3.9
ГОСТ 12352-81 ¦3.9
ГОСТ 12355-78 ¦3.9
ГОСТ 12356-81 ¦3.9
ГОСТ 12357-84 ¦3.9
ГОСТ 12359-99 (ИСО 4945-77) ¦3.9
Ссылка исключена с 1 апреля 2010 года. - Изменение N 3, введенное
в действие Приказом Ростехрегулирования от 24.02.2010 N 22-ст.
Ссылка исключена с 1 апреля 2010 года. - Изменение N 3, введенное
в действие Приказом Ростехрегулирования от 24.02.2010 N 22-ст.
ГОСТ 18365-93 ¦3.2
ГОСТ 19281-86 (ИСО 4950-2-81, ИСО ¦1.5
4950-3-81, ИСО 4951-79, ИСО 4995-78, ¦
ИСО 4996-78, ИСО 5952-83) ¦
ГОСТ 22536.0-87 ¦3.9
ГОСТ 22536.1-88 ¦3.9
ГОСТ 22536.2-87 ¦3.9
ГОСТ 22536.3-88 ¦3.9
ГОСТ 22536.4-88 ¦3.9
ГОСТ 22536.5-87 (ИСО 629-82) ¦3.9
Ссылка исключена с 1 апреля 2010 года. - Изменение N 3, введенное
в действие Приказом Ростехрегулирования от 24.02.2010 N 22-ст.
ГОСТ 22536.7-87 ¦3.9
ГОСТ 22536.8-87 ¦3.9
ГОСТ 22536.9-88 ¦3.9
ТУ 2-034-225-87 ¦3.4, 3.6
Переиздание (май 1990 г.) с Изменениями N 1, 2, утвержденными в декабре 1987 г., ноябре 1989 г. (ИУС N 3, 1988; N 2, 1990).
Настоящий стандарт распространяется на профильные бесшовные и сварные трубы общего назначения из углеродистой и легированной стали.
(Измененная редакция, Изм. N 2.)
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Трубы изготовляют в соответствии с требованиями настоящего стандарта, по технологическим регламентам, утвержденным в установленном порядке.
1.2. Размеры труб должны соответствовать указанным в ГОСТ 8638-57, ГОСТ 8639-82, ГОСТ 8642-68, ГОСТ 8644-68, ГОСТ 8645-68 и ГОСТ 8646-68.
Предельные отклонения по размерам должны соответствовать указанным в ГОСТ 8639-82.
1.3. Трубы изготовляют бесшовными горячедеформированными, бесшовными холоднодеформированными, электросварными, электросварными холоднодеформированными, электросварными горячекалиброванными, а также изготовленными методом печной сварки.
1.4. Трубы изготовляют:
- из углеродистой стали марок Ст1сп, Ст1пс, Ст1кп, Ст2сп, Ст2пс, Ст2кп, Ст3сп, Ст3пс, Ст3кп, Ст4сп, Ст4пс, Ст4кп по ГОСТ 380, марок 08, 08пс, 08кп, 10, 10пс, 10кп, 15, 15пс, 15кп, 20, 20пс, 20кп, 35, 45 по ГОСТ 1050, марки 08Ю по ГОСТ 9045;
- из легированной стали марок 09Г2, 09Г2С, 10ХСНД по ГОСТ 19281, марок 10Г2 и 30ХГСА по ГОСТ 4543.
1.5. В зависимости от назначения трубы изготовляют следующих групп:
А - с нормированием механических свойств основного металла труб в соответствии с таблицами 1 и 2;
В - с нормированием химического состава стали по ГОСТ 380, ГОСТ 1050, ГОСТ 9045, ГОСТ 19281, ГОСТ 4543 и механических свойств основного металла труб в соответствии с таблицами 1 и 2. В условных обозначениях труб индекс группы проставляется перед маркой стали.
1.6. Трубы изготовляют термически обработанными или без термической обработки.
1.7. Механические свойства термически обработанных труб или труб без дополнительной термообработки после прокатного нагрева должны соответствовать нормам, приведенным в табл. 1.
Таблица 1
----------------T-------------T---------T----------T-------------¬
¦ Марка стали ¦ Временное ¦ Предел ¦Относи- ¦ Вид труб ¦
¦ ¦сопротивление¦текучести¦тельное ¦ ¦
¦ ¦ разрыву ¦ сигма , ¦удлинение ¦ ¦
¦ ¦сигма , Н/мм2¦ т ¦дельта , %¦ ¦
¦ ¦ в ¦ Н/мм2 ¦ 5 ¦ ¦
¦ ¦ (кгс/мм2) ¦(кгс/мм2)¦ ¦ ¦
¦ +-------------+---------+----------+ ¦
¦ ¦ не менее ¦ ¦
+---------------+-------------T---------T----------+-------------+
¦10, 10пс ¦ 353 (36) ¦216 (22) ¦ 24 ¦Трубы горяче-¦
+---------------+-------------+---------+----------+деформирован-¦
¦20 ¦ 412 (42) ¦245 (25) ¦ 21 ¦ные ¦
+---------------+-------------+---------+----------+ ¦
¦35 ¦ 510 (52) ¦294 (30) ¦ 18 ¦ ¦
+---------------+-------------+---------+----------+ ¦
¦45 ¦ 549 (56) ¦323 (33) ¦ 14 ¦ ¦
+---------------+-------------+---------+----------+ ¦
¦09Г2 ¦ 441 (45) ¦294 (30) ¦ 20 ¦ ¦
+---------------+-------------+---------+----------+ ¦
¦09Г2С ¦ 441 (45) ¦294 (30) ¦ 18 ¦ ¦
+---------------+-------------+---------+----------+ ¦
¦10ХСНД ¦ 490 (50) ¦343 (35) ¦ 18 ¦ ¦
+---------------+-------------+---------+----------+ ¦
¦10Г2 ¦ 422 (43) ¦265 (27) ¦ 21 ¦ ¦
+---------------+-------------+---------+----------+ ¦
¦30ХГСА ¦ 600 (61) ¦350 (36) ¦ 21 ¦ ¦
+---------------+-------------+---------+----------+-------------+
