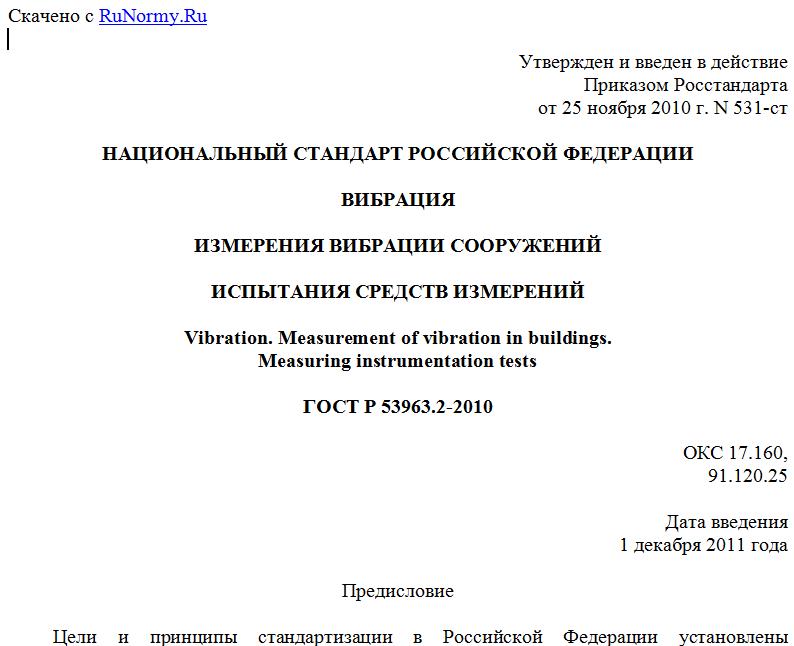

Утвержден и введен в действие
Приказом Росстандарта
от 25 ноября 2010 г. N 531-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИБРАЦИЯ
ИЗМЕРЕНИЯ ВИБРАЦИИ СООРУЖЕНИЙ
ИСПЫТАНИЯ СРЕДСТВ ИЗМЕРЕНИЙ
Vibration. Measurement of vibration in buildings.
Measuring instrumentation tests
ГОСТ Р 53963.2-2010
ОКС 17.160,
91.120.25
Дата введения
1 декабря 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологической службы" (ФГУП "ВНИИМС").
2. Внесен Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2010 г. N 531-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает минимальный объем испытаний средств измерений вибрации сооружений на соответствие требованиям, установленным ГОСТ Р 53963.1 <1>.
--------------------------------
<1> Требования настоящего стандарта гармонизированы с требованиями DIN 45669-3:2006 "Messung von Schwingungsimmissionen - Teil 3: Teil 3: (Kalibrierung und Beurteilung) der Schwingungsmesseinrichtung; , , , den Messeinsatz" (Измерение вибрации и удара. Часть 3. Испытания средств измерений вибрации (калибровка, оценка); испытания в процессе производства; контрольные испытания; промежуточные испытания; испытания перед применением).
Настоящий стандарт распространяется на следующие виды испытаний:
- контрольные испытания в условиях производства;
- поверочные испытания;
- проверку работоспособности средства измерений на месте его применения.
Стандарт распространяется на испытания как средства измерений в целом, так и отдельных его элементов.
Средство измерений, предназначенное для измерений вибрации зданий для оценки ее воздействия на конструкцию по ГОСТ Р 52892, может обладать дополнительными функциями, позволяющими, например, измерять вибрацию зданий для оценки ее воздействия на человека. В этом случае требования настоящего стандарта могут быть дополнены требованиями по ГОСТ ИСО 8041.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51317.4.2-2010 (МЭК 61000-4-2:2008). Совместимость технических средств электромагнитная. Устойчивость к электростатическим разрядам. Требования и методы испытаний
ГОСТ Р 51317.4.3-2006 (МЭК 61000-4-3:2006). Совместимость технических средств электромагнитная. Устойчивость к радиочастотному электромагнитному полю. Требования и методы испытаний
ГОСТ Р 51317.4.6-99 (МЭК 61000-4-6:1996). Совместимость технических средств электромагнитная. Устойчивость к кондуктивным помехам, наведенным радиочастотными электромагнитными полями. Требования и методы испытаний
ГОСТ Р 52892-2007. Вибрация и удар. Вибрация зданий. Измерение вибрации и оценка ее воздействия на конструкцию
ГОСТ Р 53963.1-2010. Вибрация. Измерения вибрации сооружений. Требования к средствам измерений
ГОСТ Р ИСО 16063-1-2009. Вибрация. Методы калибровки датчиков вибрации и удара. Часть 1. Основные положения
ГОСТ Р ИСО 16063-21-2009. Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем
ГОСТ 17168-82. Фильтры электронные октавные и третьоктавные. Общие технические требования и методы испытаний
ГОСТ 24346-80. Вибрация. Термины и определения
ГОСТ ИСО 8041-2006. Вибрация. Воздействие вибрации на человека. Средства измерений.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 24346 и ГОСТ Р 53963.1, а также следующие термины с соответствующими определениями.
3.1. Испытания: проверка соответствия средства измерений (или его функциональной части) установленным требованиям.
3.2. Контрольные испытания: испытания образца средства измерений из однородной партии продукции или единичного образца.
3.3. Поверка: испытания ограниченного объема для доказательства того, что средство измерений вибрации после истечения определенного срока продолжает отвечать установленным требованиям.
3.4. Проверка работоспособности: контроль правильности функционирования средства измерений на месте его применения.
3.5. Калибровка: определение действительных метрологических характеристик средства измерений путем сопоставления с эталоном.
4. Виды испытаний
В настоящем стандарте определены три уровня испытаний в целях подтверждения качества функционирования средства измерений:
а) контрольные испытания. Проводятся изготовителем на образцах средства измерений данной модели. Цель испытаний - продемонстрировать, что средство измерений удовлетворяет требованиям ГОСТ Р 53963.1;
Примечание 1. Объем контрольных испытаний может быть взят за основу при составлении программы испытаний в целях утверждения типа средства измерений.
б) поверка. Проводится аккредитованными организациями с целью:
- периодически (как минимум, раз в два года) подтверждать, что характеристики средства измерений продолжают удовлетворять требованиям ГОСТ Р 53963.1;
- продемонстрировать, что собираемое из отдельных элементов средство измерений удовлетворяет требованиям ГОСТ Р 53963.1;
- продемонстрировать, что после внесения в средство измерений конструктивных изменений или после его ремонта оно продолжает удовлетворять требованиям ГОСТ Р 53963.1;
в) проверка работоспособности. Проводится пользователем. Включает в себя испытания минимального объема с целью подтвердить, что средство измерений с большой вероятностью функционирует в соответствии с установленными требованиями. Данные испытания проводят непосредственно до и сразу после использования средства измерений, а также после того, как средство измерений подверглось грубому обращению.
В таблице 1 показаны объемы испытаний каждого вида с указанием подразделов ГОСТ Р 53963.1, где соответствующие требования установлены.
Таблица 1
Объем испытаний
Требования Испытания
Тестовый сигнал Подраздел настоящего стандарта
Подраздел ГОСТ Р XXXXX.1 Характеристика Электрический Механический Контрольные испытания Поверка <1> Проверка работоспособности
6.3 Характеристики датчика вибрации 5.5 - <2> -
6.4 Индикация показывающего устройства 5.2 6.2 7.2
6.5 Влияние аналогового выхода 5.8 - -
6.6 Передаточная функция измерительной цепи 5.6 6.5 -
6.7 Рабочий диапазон амплитуд 5.7 6.6 -
6.7 Индикация перегрузки 5.7 6.6 -
6.7 Индикация нечувствительности по входу 5.7 6.6 -
6.8 Период измерений 5.9 - -
6.9 Взаимное влияние измерительных каналов 5.4 6.4 -
6.10 Показания при измерении опорного сигнала 5.3 6.3 7.3
6.10 Симметричность измерительной цепи 5.3 6.3 -
6.10 Инерционность измерительной цепи 5.3 6.3 -
6.11 Питание 5.10 - -
7.1 Чувствительность к температуре окружающего воздуха 5.11 - -
7.2 Чувствительность к относительной влажности 5.11 - -
7.3 Устойчивость к электростатическому напряжению 5.12 - -
7.4 Устойчивость к радиочастотному электромагнитному полю 5.13 - -
8 Маркировка 5.2 6.2 -
9 Техническая документация 5.2 6.2 -
<1> Поверку с использованием механического тестового сигнала допускается проводить в диапазоне частот с нижней границей 5 Гц (вместо 0,5 Гц). <2> Хотя в целях настоящего стандарта подтверждению подлежит передаточная функция измерительной цепи в целом, рекомендуется во время
