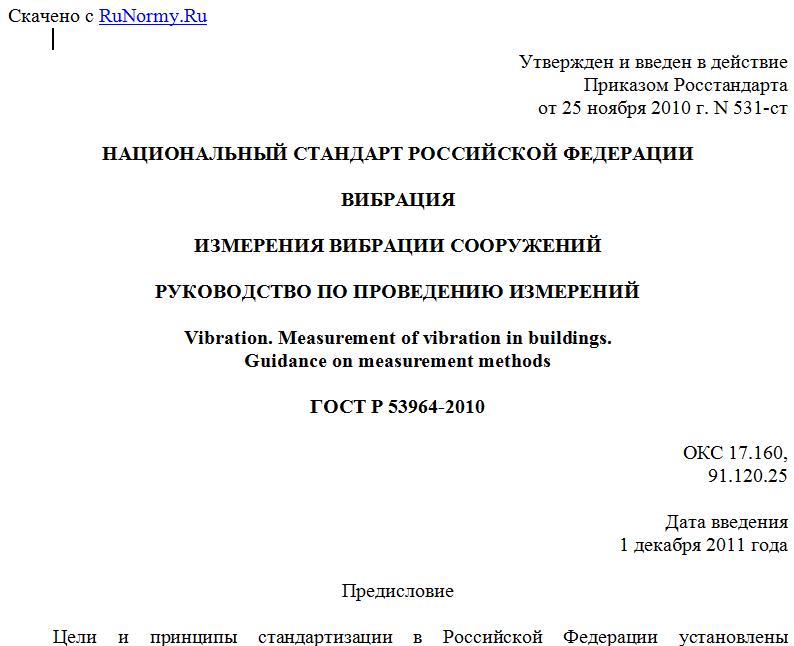

Утвержден и введен в действие
Приказом Росстандарта
от 25 ноября 2010 г. N 531-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИБРАЦИЯ
ИЗМЕРЕНИЯ ВИБРАЦИИ СООРУЖЕНИЙ
РУКОВОДСТВО ПО ПРОВЕДЕНИЮ ИЗМЕРЕНИЙ
Vibration. Measurement of vibration in buildings.
Guidance on measurement methods
ГОСТ Р 53964-2010
ОКС 17.160,
91.120.25
Дата введения
1 декабря 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем".
2. Внесен Техническим комитетом по стандартизации ТК 183 "Вибрация, удар и контроль технического состояния".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 ноября 2010 г. N 531-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт <1> устанавливает руководство по проведению измерений вибрации в зданиях (на грунте вблизи зданий) в целях:
- сопоставления результатов измерений с соответствующими критериями оценки вибрации (например, по ГОСТ Р 52892, в санитарных нормах);
- оценки вибрационной нагрузки на сооружение или человека в здании от источников определенного вида (дорожного движения, строительных работ и т.п.);
- прогнозирования уровней вибрации в проектируемых зданиях.
--------------------------------
<1> Требования настоящего стандарта гармонизированы с требованиями DIN 45669-2:2005 "Messung von Schwingungsimmissionen - Teil 2: Messverfahren" (Измерение вибрации. Часть 2. Методы измерений);
Если измерения проводят в целях сопоставления результатов с установленными критериями, то настоящий стандарт применяют совместно с ГОСТ Р 52892 в отношении вибрации, воздействующей на конструкцию здания, и ГОСТ 31191.2 в отношении вибрации, воздействующей на людей внутри зданий.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52892-2007 Вибрация и удар. Вибрация зданий. Измерение вибрации и оценка ее воздействия на конструкцию
ГОСТ Р 53963.1-2010 Вибрация. Измерения вибрации сооружений. Требования к средствам измерений
ГОСТ ИСО 5348-2002 Вибрация и удар. Механическое крепление акселерометров
ГОСТ ИСО 8041-2006 Вибрация. Воздействие вибрации на человека. Средства измерений
ГОСТ 24346-80 Вибрация. Термины и определения
ГОСТ 31191.2-2004 Вибрация и удар. Измерение общей вибрации и оценка ее воздействия на человека. Часть 2. Вибрация внутри зданий.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 24346 и ГОСТ Р 52892.
4. Средства измерений
Средства измерений, проводимых для оценки воздействия вибрации на конструкцию сооружения, должны обеспечивать измерение пикового значения скорости вибрации и удовлетворять требованиям ГОСТ Р 53963.1. Дополнительно могут быть использованы устройства записи и хранения информации, а также средства анализа частотного состава сигнала.
Средства измерений, проводимых для оценки воздействия вибрации на человека, должны обеспечивать измерение среднеквадратичного значения корректированного ускорения по ГОСТ 31191.2 и удовлетворять требованиям ГОСТ ИСО 8041.
5. Условия измерений
5.1. Точки измерений
5.1.1. Общие положения
Выбор места измерений определяют, исходя из цели измерений. Как правило, измерения проводят:
- при оценке воздействия вибрации на здание: на фундаменте здания, на несущей части здания в верхних этажах и при необходимости в других местах (например, на перекрытиях или стенах);
- при оценке воздействия вибрации на человека внутри здания: на межэтажном перекрытии на различных этажах;
- при оценке потенциального воздействия вибрации на проектируемое здание: на грунте, при необходимости на фундаменте соседних зданий.
В некоторых случаях (например, при оценке воздействия взрывов) для конструкций больших размеров измерения необходимо проводить одновременно в нескольких точках.
5.1.2. Точки измерений на фундаменте
Для измерения вибрации фундамента здания датчик вибрации устанавливают на фундаменте или на сплошной несущей каменной стене (например, на откосе проема подвального окна, наружных железобетонных ступенях). Не следует измерять вибрацию на пустотелых элементах конструкции или элементах, не обладающих жесткой связью с фундаментом (шатающихся ступенях, многопустотных железобетонных плитах).
Высота установки датчика вибрации над грунтом не должна превышать 0,5 м. Измерения рекомендуется проводить на внешней стороне фундамента в точке, наиболее близко расположенной к источнику вибрации.
5.1.3. Точки измерений на этаже здания
При измерениях вибрации частей здания (стен и межэтажных перекрытий) необходимо выбирать точки измерений в тех местах, где вибрация максимальна.
Как правило, вибрация в вертикальном направлении максимальна посередине перекрытия. У перекрытий с мощными балками значительная вибрация может наблюдаться между балками. При выборе места измерений следует принимать во внимание конструкцию перекрытия, а также наличие несущих перегородок. Вибрация, измеряемая непосредственно на полу (монолитном, деревянном), может быть усилена резонансом пола и поэтому не всегда пригодна для оценки вибрационной нагрузки перекрытия.
На стенах наибольшую поперечную горизонтальную вибрацию обычно наблюдают в точке пересечения диагоналей стены.
При измерении горизонтальной вибрации на верхних этажах датчики устанавливают вблизи сплошных несущих стен или в дверных/оконных проемах.
5.1.4. Точки измерений на грунте
Для получения расчетных оценок вибрацию измеряют на поверхности или в толще грунта вблизи источника вибрации и на пути ее распространения. Если измерения выполняют для оценки воздействия вибрации на проектируемое здание, то измерения проводят также на месте его будущей постройки.
Чтобы характеризовать мощность источника вибрации, точку измерений выбирают вблизи источника на установленном расстоянии (например, в 8 м от ближайшего рельсового пути) и на достаточном удалении от массивных тел, могущих исказить оценку мощности источника. Рекомендуется, чтобы расстояние от точки измерений до массивного тела более чем в полтора раза превышало его максимальный габаритный размер. Если массивное тело или слой грунта со значительно отличающимися динамическими свойствами находятся на пути распространения вибрации к точке измерений, то возможные эффекты дифракции и отражения сейсмических волн в грунте могут привести к понижению вибрации в этой точке. И, наоборот, в точку измерений может прийти сейсмическая волна, отразившаяся от находящихся в стороне фундаментов зданий или канализационных колодцев, что приведет к повышению вибрации в этой точке.
Примечание. Массивным телом, искажающим результаты измерений, может быть дорожное покрытие из бетонных блоков, скрепленных цементным раствором.
При измерениях на грунте датчик вибрации должен быть установлен согласно 5.3.3 с учетом требований 8.2.3.
5.2. Направления измерений
Вибрацию зданий измеряют в вертикальном направлении z и двух взаимно перпендикулярных горизонтальных направлениях x и y, совпадающих с направлениями главных осей здания. Причем направление оси x должно быть наиболее близким к направлению на источник вибрации.
5.3. Установка датчика вибрации
5.3.1. Общие положения
Способ крепления датчика не должен существенно влиять на результаты измерений в диапазоне частот анализа. Общие требования к установке - по ГОСТ ИСО 5348.
При установке датчика вибрации необходимо иметь в виду, что между ним, устройством крепления и вибрирующей поверхностью должна существовать жесткая механическая связь. С этой точки зрения предпочтительно устанавливать датчик на жесткую поверхность, поскольку в противном случае условие жесткой механической связи нуждается в дополнительной проверке.
Датчик вибрации устанавливают на поверхность объекта измерений непосредственно или с помощью приспособления. При любом способе крепления установочный резонанс датчика вибрации должен находиться вне пределов диапазона частот измерений для всех направлений измерений. Обычно наличие жесткой механической связи между датчиком, устройством крепления и поверхностью объекта позволяет обеспечить выполнение данного требования.
В таблице 1 приведены методы крепления датчиков вибрации на горизонтальных поверхностях сооружений. Однако сведения из этой таблицы можно использовать по аналогии и при установке датчиков на стены зданий.
Таблица 1
Методы крепления датчиков вибрации на горизонтальных
поверхностях сооружений
