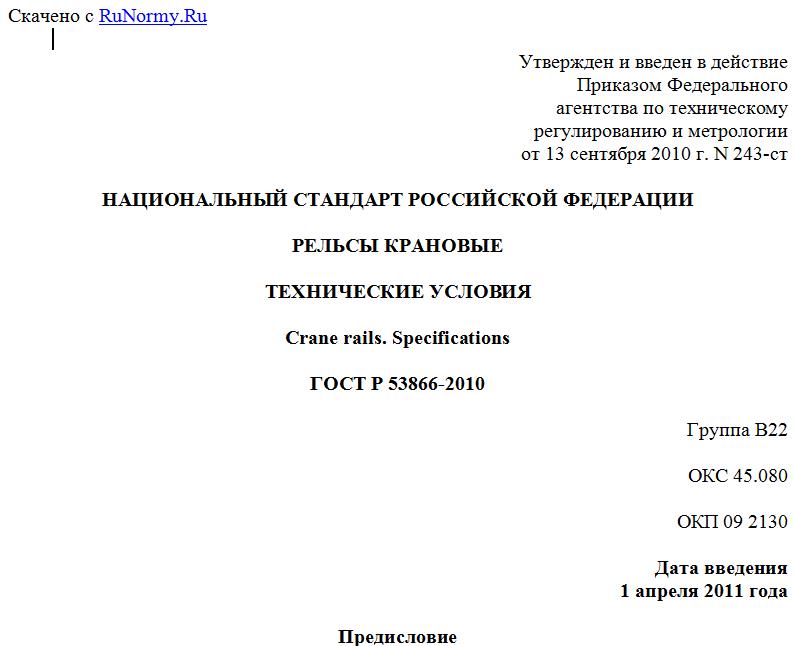

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 сентября 2010 г. N 243-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
РЕЛЬСЫ КРАНОВЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Crane rails. Specifications
ГОСТ Р 53866-2010
Группа В22
ОКС 45.080
ОКП 09 2130
Дата введения
1 апреля 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения"
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом "Уральский институт металлов" (ОАО "УИМ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 367 "Чугун, прокат и металлоизделия"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 13 сентября 2010 г. N 243-ст
4 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на крановые рельсы (далее - рельсы) типов КР70, КР80, КР100, КР120 и КР140, предназначенные для путей грузоподъемных кранов.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.563-2009 Государственная система обеспечения единства измерений. Методики (методы) измерений
ГОСТ Р 51685-2000 Рельсы железнодорожные. Общие технические условия
ГОСТ 1497-84 (ИСО 6892-84) Металлы. Методы испытаний на растяжение
ГОСТ 7502-98 Рулетки измерительные металлические. Технические условия
ГОСТ 7565-81 (ИСО 377-2-89) Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 7566-94 Металлопродукция. Приемка, маркировка, транспортирование и хранение
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81) Металлы. Метод измерения твердости по Бринеллю
ГОСТ 18895-97 Сталь. Метод фотоэлектрического спектрального анализа
ГОСТ 22536.0-87 Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 22536.1-88 Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.2-87 Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.3-88 Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.4-88 Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.5-87 (ИСО 629-82) Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.7-88 Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.8-87 Сталь углеродистая и чугун нелегированный. Методы определения меди
ГОСТ 22536.9-88 Сталь углеродистая и чугун нелегированный. Методы определения никеля
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Классификация
3.1 Крановые рельсы подразделяют:
на типы (по ширине головки):
- КР70;
- КР80;
- КР100;
- КР120;
- КР140;
по точности прокатки профиля:
- Б - повышенной;
- В - обычной.
4 Основные параметры и размеры
4.1 Форма и основные размеры поперечного сечения рельсов должны соответствовать приведенным на рисунках 1 и 2 и в таблице 1. Допускается изготовление рельсов других размеров и формы по чертежам, согласованным в установленном порядке.
Рисунок 1 - Поперечное сечение рельсов типа КР70
Рисунок 2 - Поперечное сечение рельсов
типов КР80, КР100, КР120 и КР140
Таблица 1
Размеры поперечного сечения рельсов
В миллиметрах
Тип рельса b b1 b2 S S1 S2
КР70 70,0 75,6 120,0 - 21,0 23,0
КР80 80,0 87,0 130,0 32,0 - -
КР100 100,0 108,0 150,0 38,0 - -
КР120 120,0 129,0 170,0 44,0 - -
КР140 140,0 150,0 170,0 60,0 - -
Окончание таблицы 1
В миллиметрах
Тип рельса h h1 h2 h3 h4 R RА RБ r r1 r2
КР70 120,0 28,0 24,0 37,45 9,00 400,0 25,0 25,0 6 6 1,5
КР80 130,0 35,0 26,0 - 9,75 400,0 26,0 44,0 8 6 1,5
КР100 150,0 40,0 30,0 - 11,25 450,0 30,0 50,0 8 8 2
КР120 170,0 45,0 35,0 - 13,75 500,0 34,0 56,0 8 8 2
КР140 170,0 50,0 40,0 - 18,75 700,0 40,0 60,0 10 10 3
Примечания 1 На рельсах КР120 и КР140 допускается увеличение радиуса r до 20 мм. 2 Допускается уменьшение размеров h1 и h2 на 2% при нарезке калибров на валках.
4.2 Площадь поперечного сечения, справочные значения величин для осей и масса 1 м рельса приведены в таблице 2.
Таблица 2
Справочные значения величин для осей
Тип рельса Площадь поперечного сечения, см2 Справочное значение величины для осей X-X и Y-Y
Расстояние до центра тяжести, см Момент инерции, см4
y1 y2 Ix Iy Ip
КР70 60,47 5,74 6,26 1055,67 272,59 1328,26
КР80 81,84 6,47 6,53 1523,69 468,55 1992,24
КР100 113,44 7,63 7,37 2805,88 919,52 3725,40
КР120 150,69 8,69 8,31 4794,22 1671,96 6466,18
