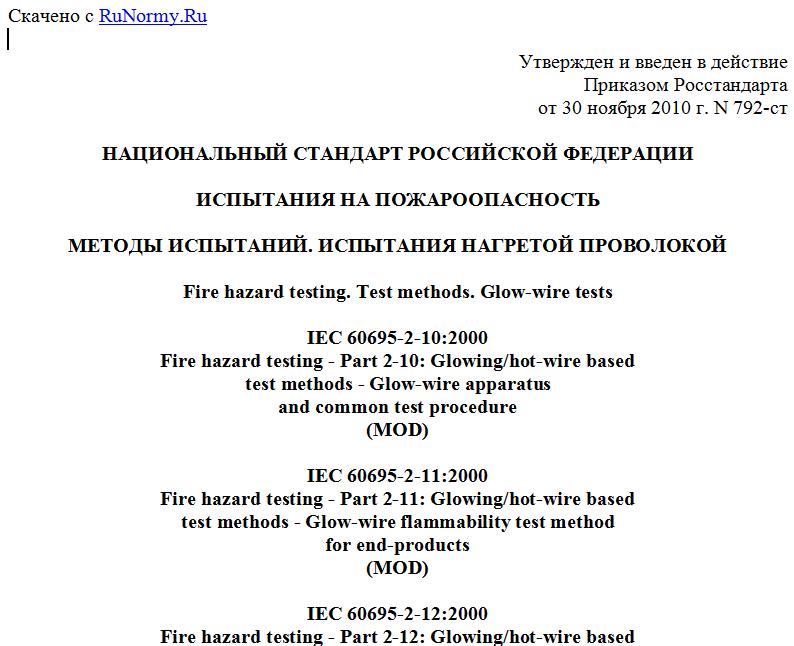

Утвержден и введен в действие
Приказом Росстандарта
от 30 ноября 2010 г. N 792-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ НА ПОЖАРООПАСНОСТЬ
МЕТОДЫ ИСПЫТАНИЙ. ИСПЫТАНИЯ НАГРЕТОЙ ПРОВОЛОКОЙ
Fire hazard testing. Test methods. Glow-wire tests
IEC 60695-2-10:2000
Fire hazard testing - Part 2-10: Glowing/hot-wire based
test methods - Glow-wire apparatus
and common test procedure
(MOD)
IEC 60695-2-11:2000
Fire hazard testing - Part 2-11: Glowing/hot-wire based
test methods - Glow-wire flammability test method
for end-products
(MOD)
IEC 60695-2-12:2000
Fire hazard testing - Part 2-12: Glowing/hot-wire based
test methods - Glow-wire flammability test method
for materials
(MOD)
IEC 60695-2-13:2000
Fire hazard testing - Part 2-13: Glowing/hot-wire based
test methods - Glow-wire ignitability test method
for materials
(MOD)
ГОСТ Р 54103-2010
ОКС 13.220.40
Дата введения
1 января 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ФГУП "ВНИИНМАШ") и Федеральным государственным учреждением "Всероссийский Ордена "Знак почета" научно-исследовательский институт противопожарной обороны" (ФГУ ВНИИПО МЧС России) на основе собственных аутентичных переводов на русский язык стандартов, указанных в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 ноября 2010 г. N 792-ст.
4. Настоящий стандарт включает в себя идентичные основные нормативные положения следующих международных стандартов:
- раздел 4 - МЭК 60695-2-10:2000 "Испытание на пожарную опасность. Часть 2-10. Методы испытания с применением накаленной/нагретой проволоки. Аппаратура и общие положения методики испытания накаленной проволокой" (IEC 60695-2-10:2000 "Fire hazard testing - Part 2-10: Glowing/hot-wire based test methods - Glow-wire apparatus and common test procedure", IDT);
- раздел 5 - МЭК 60695-2-11:2000 "Испытание на пожарную опасность. Часть 2-11. Методы испытания с применением накаленной/нагретой проволоки. Метод испытания воспламеняемости конечной продукции от накаленной/нагретой проволоки" (IEC 60695-2-11:2000 "Fire hazard testing - Part 2-11: Glowing/hot-wire based test methods - Glow-wire flammability test method for end-products", IDT);
- раздел 6 - МЭК 60695-2-12:2000 "Испытание на пожарную опасность. Часть 2-12. Методы испытания с применением накаленной/нагретой проволоки. Метод испытания воспламеняемости материалов от накаленной/нагретой проволоки" (IEC 60695-2-12:2000 "Fire hazard testing - Part 2-12: Glowing/hot-wire based test methods - Glow-wire flammability test method for materials", IDT);
- раздел 7 - МЭК 60695-2-13:2000 "Испытание на пожарную опасность. Часть 2-13. Методы испытания с применением накаленной/нагретой проволоки. Метод испытания зажигаемости материалов от накаленной/нагретой проволоки" (IEC 60695-2-13:2000 "Fire hazard testing - Part 2-13: Glowing/hot-wire based test methods - Glow-wire ignitability test method for materials", IDT).
Сопоставление структуры и нумерации структурных элементов настоящего стандарта и основных нормативных положений указанных международных стандартов приведено в дополнительном Приложении ДА.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Пожарная опасность свойственна любой электрической цепи. Выбором материалов, компонентов и самой конструкцией оборудования пожарный риск следует снижать настолько, чтобы он не был существенным даже в аварийных режимах, при неправильной эксплуатации или при ошибках, допущенных в производстве продукции. Предпочтительно, чтобы изделия не становились источником зажигания, но, если зажигание все же произошло, пожарная опасность ограничивалась бы лишь самим изделием, а пожар не распространился за пределы оболочки изделия. В случае, когда изделия сами подвергаются пожарной опасности от внешнего источника, важно, чтобы они не способствовали распространению пожара в степени, чем строительные материалы или конструкции, являющиеся источником зажигания.
Метод испытания электротехнической продукции на пожарную опасность должен по возможности точно воспроизводить условия, реализующиеся на практике.
При определенных условиях (например, при аварийном протекании тока по проводникам, при перегрузках или плохом контакте) элементы оборудования способны нагреться до температуры, достаточной для зажигания соседних частей.
Метод испытания нагретой проволокой с достаточной точностью позволяет моделировать эти процессы и оценивать способность твердых горючих электроизоляционных и конструкционных материалов распространять пламя внутри оборудования.
1. Область применения
Настоящий стандарт устанавливает требования к испытательному оборудованию и методам испытания на пожарную опасность твердых электроизоляционных материалов, электротехнического оборудования и его составных частей, электроизделий и их компонентов, позволяющим имитировать термические воздействия источниками нагрева, такими как накалившиеся провода, детали, "плохие контакты" или перегруженные сопротивления.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 27484-87. Испытания на пожароопасность. Методы испытаний. Испытания горелкой с игольчатым пламенем (МЭК 695-2-2-80, IDT)
ГОСТ Р 8.585-2001. Государственная система обеспечения единства измерений. Термопары. Номинальные статические характеристики преобразования (МЭК 60584-1:1995. Термопары. Часть 1. Градуировочные таблицы, MOD; МЭК 60584-2:1982. Термопары. Часть 2. Допуски, MOD; МЭК 60584-3:1989. Термопары. Часть 3. Удлинительные и компенсационные провода. Допуски и система идентификации, MOD).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Испытательная температура: температура, до которой нагрет пик накаленной петли и которая стабильно поддерживается перед соприкосновением с образцом.
Примечание. Это определение также может применяться к термину "температура нагретой проволоки".
3.2. Малые детали: детали, каждая поверхность которых полностью вмещается в круг диаметром 15 мм или некоторая часть поверхности которых лежит за пределами круга диаметром 15 мм, но в оставшуюся поверхность невозможно вписать круг диаметром 8 мм.
Примечание. Допускается пренебрегать наличием выступов и отверстий в детали, наибольший размер которых не превышает 2 мм.
Круги диаметром 8 и 15 мм
3.3. Индекс воспламеняемости от нагретой проволоки; ИВНП (GWFI): наибольшая температура испытания, при которой материал не загорается, или, если это происходит, пламя или тление прекращается не более чем через 30 с после удаления нагретой проволоки, испытуемый образец не сгорает полностью, каплепадение испытуемого образца материала, если оно происходит, не приводит к зажиганию контрольного слоя горючего материала.
3.4. Температура зажигания от нагретой проволоки; ТЗНП (GWIT): температура, которая на 25 °C (или на 30 °C в интервале температур 900 °C - 960 °C) выше максимальной температуры пика накаленной петли, при которой материал не зажигается, или его горение пламенем длится не более 5 с и испытуемый образец не сгорает полностью.
3.5. Зажигание: процесс воспламенения горючего материала, при котором пламя существует более 5 с.
4. Испытательное оборудование и общая методика испытания
4.1. Описание испытательного оборудования
4.1.1. Петля из проволоки обладает электрическим сопротивлением, обеспечивающим при протекании электрического тока нагрев до заданной температуры. Пик нагретой проволоки приводят в соприкосновение с образцом на установленный стандартный промежуток времени и проводят наблюдения, предусмотренные
