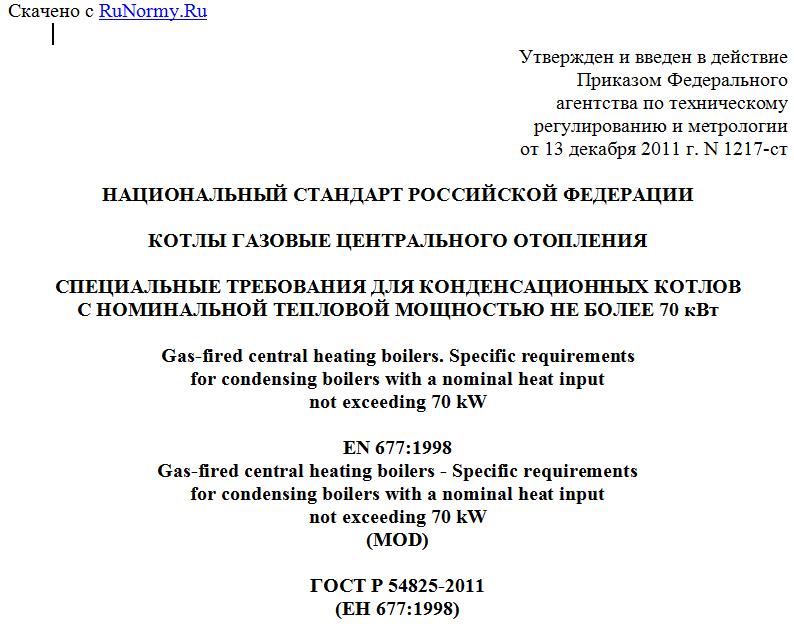

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 13 декабря 2011 г. N 1217-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЛЫ ГАЗОВЫЕ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ
СПЕЦИАЛЬНЫЕ ТРЕБОВАНИЯ ДЛЯ КОНДЕНСАЦИОННЫХ КОТЛОВ
С НОМИНАЛЬНОЙ ТЕПЛОВОЙ МОЩНОСТЬЮ НЕ БОЛЕЕ 70 кВт
Gas-fired central heating boilers. Specific requirements
for condensing boilers with a nominal heat input
not exceeding 70 kW
EN 677:1998
Gas-fired central heating boilers - Specific requirements
for condensing boilers with a nominal heat input
not exceeding 70 kW
(MOD)
ГОСТ Р 54825-2011
(ЕН 677:1998)
Группа Е21
ОКС 91.140.10
ОКП 49 3120
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) и Обществом с ограниченной ответственностью "Сертификационно-испытательный центр электротехнических изделий и газового оборудования" (ООО "СИЦ ЭТИГАЗ") на основе аутентичного перевода на русский язык стандарта, указанного в пункте 4, который выполнен Федеральным государственным унитарным предприятием "Российский научно-технический центр информации по стандартизации, метрологии и оценке соответствия" (ФГУП "СТАНДАРТИНФОРМ").
2. Внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 декабря 2011 г. N 1217-ст.
4. Настоящий стандарт является модифицированным по отношению к европейскому региональному стандарту ЕН 677:1998 "Котлы центрального отопления с газовой топкой. Специальные требования для конденсационных котлов с номинальной тепловой мощностью не более 70 кВт" (EN 677:1998 "Gas-fired central heating boilers - Specific requirements for condensing boilers with a nominal heat input not exceeding 70 kW") путем изменения отдельных фраз (слов, значений показателей, ссылок), которые выделены в тексте курсивом.
В настоящий стандарт не включены справочные приложения C и ZA о национальных отклонениях в некоторых странах ЕС и о взаимосвязи европейского регионального стандарта с директивами ЕС.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт применяется к газовым котлам центрального отопления, которые называются изготовителем "конденсационные котлы":
- типов B (не включая устройства без вентилятора) и C;
- использующих один или более газов, соответствующих трем семействам газов;
- для которых номинальная подводимая тепловая мощность меньше или равна 70 кВт.
Настоящий стандарт распространяется только на типовые испытания.
Настоящий стандарт дополняет ГОСТ Р 51733, ГОСТ Р 54826 и ГОСТ Р 54438. В настоящем стандарте приведены дополнительные требования для конденсационных котлов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51733-2001 Котлы газовые центрального отопления, оснащенные атмосферными горелками, номинальной мощностью до 70 кВт. Требования безопасности и методы испытаний (ЕН 297:1994 "Газовые котлы центрального отопления. Котлы типа и , оснащенные горелками низкого давления, с номинальной подводимой теплотой, не превышающей 70 кВт", MOD)
ГОСТ Р 54438-2011 (ЕН 625:1996) Котлы газовые для центрального отопления. Дополнительные требования к бытовым водонагревателям совместно с котлами номинальной тепловой мощностью до 70 кВт (ЕН 625:1996 "Котлы газовые для центрального отопления. Специальные требования по производству горячей воды для бытовых нужд комбинированными котлами номинальной тепловой мощностью до 70 кВт", MOD)
ГОСТ Р 54826-2011 (ЕН 483:1999) Котлы газовые центрального отопления. Котлы типа С, оборудованные атмосферными горелками с номинальной подводимой тепловой мощностью, не превышающей 70 кВт (ЕН 483:1999 "Газовые котлы центрального отопления. Котлы типа C номинальной тепловой мощностью не более 70 кВт", MOD)
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Конденсационный котел: котел, в котором при нормальных условиях эксплуатации и при определенных рабочих температурах воды водяной пар в продуктах сгорания частично конденсируется, чтобы использовать скрытое тепло этого водяного пара в целях нагревания, и который удовлетворяет требованиям настоящего стандарта.
3.2. Конденсат: жидкость, образовавшаяся из продуктов сгорания во время процесса конденсации.
3.3. Номинальная мощность при конденсационном режиме: величина полезной мощности, объявленная изготовителем, кВт, соответствующая эксплуатации котла в режиме температур воды 50 °C/30 °C.
3.4. Максимальная допустимая рабочая температура: температура, которую может выдержать материал в течение длительного периода времени в рабочих условиях.
4. Конструкционные требования
4.1. Материалы, находящиеся в контакте с конденсатом
Все детали теплообменника(ов) и другие детали котла, которые, вероятнее всего, контактируют с конденсатом, должны быть выполнены из материалов, обладающих достаточной коррозионной стойкостью, или материалов, защищенных соответствующим покрытием, чтобы обеспечить надлежащий срок службы котла, который устанавливается, эксплуатируется и технически обслуживается в соответствии с инструкциями изготовителя.
4.2. Удаление конденсата
Конденсат, полученный во время работы котла, включая конденсат, образованный в дымоотводном канале и соединительных трубах, удаляют посредством выпускной трубы (труб).
Внутренний диаметр наружного подсоединения системы выпуска конденсата должен составлять не менее 13 мм. Система утилизации, образующая часть котла или поставляемая с котлом, должна быть такой, чтобы:
- ее можно было легко осмотреть и прочистить в соответствии с инструкциями изготовителя;
- она не могла передавать продукты сгорания в помещение, где установлен котел; это требование удовлетворяется, если система утилизации включает в себя влагоотделитель;
- влагоотделитель имел уплотнение по меньшей мере 25 мм при максимальном давлении в камере сгорания и при максимальной длине дымоотводного канала, указанной изготовителем.
Поверхности, контактирующие с конденсатом (за исключением специально предусмотренных дренажей, влагоотделителей и сифонов), должны быть спроектированы с учетом предотвращения удержания конденсата.
4.3. Контроль температуры продуктов сгорания
Если контур продуктов сгорания содержит материалы, которые могут быть повреждены воздействием тепла, или предназначен для подсоединения к дымоотводной трубе (включая уплотнения), которая может быть повреждена воздействием тепла от продуктов сгорания, то котел должен включать в себя устройство для предотвращения превышения температуры продуктов сгорания выше максимально допустимой температуры для материала, заявленной изготовителем.
Устройство для ограничения температуры продуктов сгорания является нерегулируемым, и к нему не предусмотрен доступ для обслуживания без инструментов.
Если система удаления продуктов сгорания не снабжена устройством ограничения температуры, то устройство ограничения температуры продуктов сгорания может быть поставлено как оборудование, не входящее в основной комплект поставки, и должно быть установлено монтажником. Монтаж устройства должен быть однозначно определен документацией.
4.4. Химический состав конденсата
Если изготовителем указан химический состав конденсата, его следует проверить в конце испытания по 6.3.
5. Эксплуатационные требования
5.1. Общие положения
В дополнение к ГОСТ Р 51733, ГОСТ Р 54826 и ГОСТ Р 54438 применяют следующие требования.
5.2. Проверка номинального выхода конденсата
Если изготовитель указывает номинальный выход конденсата, то проводится его проверка по 6.2.
