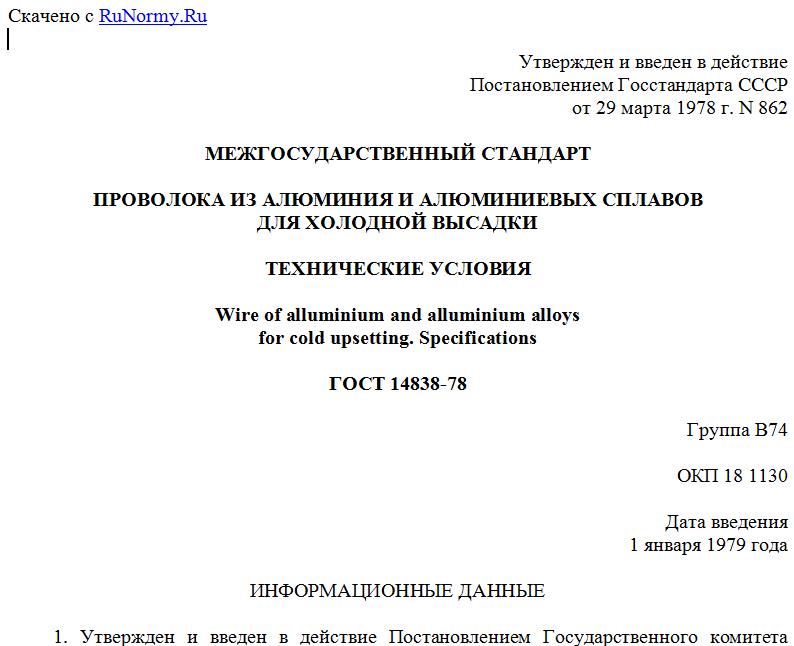

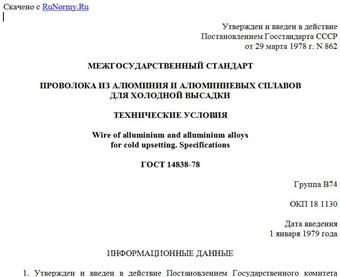

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 29 марта 1978 г. N 862
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОВОЛОКА ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ
ДЛЯ ХОЛОДНОЙ ВЫСАДКИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Wire of alluminium and alluminium alloys
for cold upsetting. Specifications
ГОСТ 14838-78
Группа В74
ОКП 18 1130
Дата введения
1 января 1979 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 29.03.1978 N 862.
Изменение N 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 12 от 21.11.1997).
Зарегистрировано Техническим секретариатом МГС N 2721.
За принятие изменения проголосовали:
-------------------------------T----------------------------------
Наименование государства ¦Наименование национального органа
¦ по стандартизации
-------------------------------+----------------------------------
Азербайджанская Республика ¦Азгосстандарт
Республика Армения ¦Армгосстандарт
Республика Беларусь ¦Госстандарт Беларуси
Республика Казахстан ¦Госстандарт Республики Казахстан
Киргизская Республика ¦Киргизстандарт
Российская Федерация ¦Госстандарт России
Республика Таджикистан ¦Таджикгосстандарт
Туркменистан ¦Главная государственная инспекция
¦Туркменистана
Украина ¦Госстандарт Украины
2. Взамен ГОСТ 14838-69.
3. Ссылочные нормативно-технические документы
-----------------------------------------T------------------------
Обозначение НТД, на который дана ссылка ¦Номер пункта, подпункта
-----------------------------------------+------------------------
ГОСТ 9.510-93 ¦5.3
ГОСТ 1497-84 ¦4.7
ГОСТ 3221-85 ¦4.1
ГОСТ 4784-97 ¦2.1
ГОСТ 6507-90 ¦4.2
ГОСТ 7727-81 ¦4.1
ГОСТ 11739.1-90 ¦4.1
ГОСТ 11739.2-90 ¦4.1
ГОСТ 11739.3-99 ¦4.1
ГОСТ 11739.4-90 ¦4.1
ГОСТ 11739.5-90 ¦4.1
ГОСТ 11739.6-99 ¦4.1
ГОСТ 11739.7-99 ¦4.1
ГОСТ 11739.8-90 - ГОСТ 11739.10-90 ¦4.1
ГОСТ 11739.11-98 - ГОСТ 11739.15-99 ¦4.1
ГОСТ 11739.16-90 - ГОСТ 11739.19-90 ¦4.1
ГОСТ 11739.20-99 ¦4.1
ГОСТ 11739.21-90 ¦4.1
ГОСТ 11739.22-90 ¦4.1
ГОСТ 11739.23-99 ¦4.1
ГОСТ 11739.24-98 ¦4.1
ГОСТ 12697.1-77 - ГОСТ 12697.12-77 ¦4.1
ГОСТ 12697.13-90 ¦4.1
ГОСТ 12697.14-90 ¦4.2
ГОСТ 14192-96 ¦5.3.1
ГОСТ 25086-87 ¦4.1
ОСТ 1.90148-74 ¦4.5
4. Ограничение срока действия снято по протоколу N 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
5. Переиздание (март 1999 г.) с Изменениями N 1, 2, 3, утвержденными в мае 1983 г., мае 1988 г., апреле 1998 г. (ИУС 9-83, 8-88, 6-98).
Настоящий стандарт распространяется на проволоку из алюминия и алюминиевых сплавов для изделий, изготовленных холодной высадкой, предназначенную для нужд народного хозяйства и для экспорта.
(Измененная редакция, Изм. N 2).
1. СОРТАМЕНТ
1.1. Проволока подразделяется по точности изготовления:
нормальной точности;
повышенной точности - П.
1.2. Диаметр проволоки и предельные отклонения по нему должны соответствовать указанным в табл. 1.
Таблица 1
-----------T---------------------------T--------------------------
Номинальный¦ Предельные отклонения по ¦ Теоретическая масса
диаметр, ¦ диаметру проволоки, мм ¦ 1000 м проволоки, кг
мм +-------------T-------------+-------------T------------
¦ нормальной ¦ повышенной ¦ нормальной ¦ повышенной
¦ точности ¦ точности ¦ точности ¦ точности
-----------+-------------+-------------+-------------+------------
1,4 ¦-0,04 ¦-0,03 ¦4,188 ¦4,218
1,5 ¦ ¦ ¦4,817 ¦4,850
1,6 ¦ ¦ ¦5,490 ¦5,525
-----------+-------------+-------------+-------------+------------
2,0 ¦-0,05 ¦-0,04 ¦8,578 ¦8,621
2,3 ¦ ¦ ¦11,382 ¦11,432
2,5 ¦ ¦ ¦13,471 ¦13,525
2,6 ¦ ¦ ¦14,582 ¦14,638
2,8 ¦ ¦ ¦16,935 ¦16,996
3,0 ¦ ¦ ¦19,464 ¦19,529
3,5 ¦ ¦ ¦26,556 ¦26,632
3,8 ¦ ¦ ¦31,339 ¦31,422
-----------+-------------+-------------+-------------+------------
4,0 ¦-0,08 ¦-0,05 ¦34,486 ¦34,747
4,5 ¦ ¦ ¦43,744 ¦44,039
4,8 ¦ ¦ ¦49,827 ¦50,141
5,0 ¦ ¦ ¦54,102 ¦54,430
5,5 ¦ ¦ ¦65,559 ¦65,920
5,8 ¦ ¦ ¦72,962 ¦73,342
6,0 ¦ ¦ ¦78,116 ¦78,510
-----------+-------------+-------------+-------------+------------
6,5 ¦-0,12 ¦-0,06 ¦91,205 ¦92,057
6,8 ¦ ¦ ¦99,901 ¦100,792
7,0 ¦ ¦ ¦105,918 ¦106,835
7,5 ¦ ¦ ¦121,729 ¦122,713
7,8 ¦ ¦ ¦131,744 ¦132,767
8,0 ¦ ¦ ¦138,640 ¦139,690
8,5 ¦ ¦ ¦156,651 ¦157,767
8,8 ¦ ¦ ¦167,985 ¦169,141
9,0 ¦ ¦ ¦175,762 ¦176,943
9,5 ¦ ¦ ¦195,972 ¦197,219
9,8 ¦ ¦ ¦203,625 ¦209,912
10,0 ¦ ¦ ¦217,281 ¦218,595
-----------+-------------+-------------+-------------+------------
12,0 ¦-0,2 ¦- ¦311,417 ¦-
(Измененная редакция, Изм. N 2).
1.2.1. По согласованию изготовителя с потребителем допускается изготовление проволоки с промежуточными размерами, не указанными в табл. 1. При этом
