"ГОСТ Р МЭК 60086-1-2010. Национальный стандарт Российской Федерации. Батареи первичные. Часть 1. Общие требования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

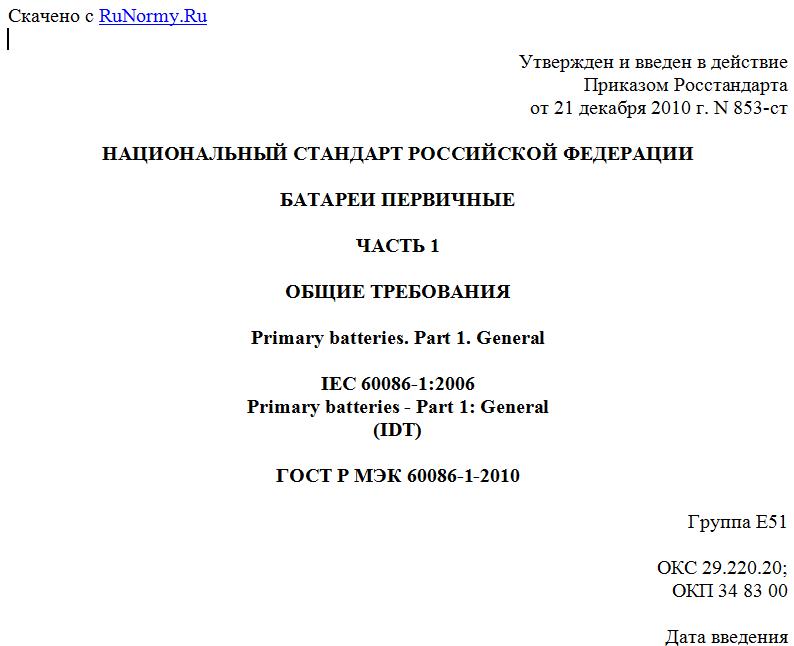

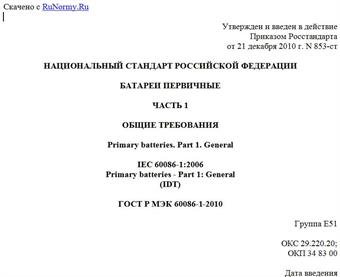

Утвержден и введен в действие
Приказом Росстандарта
от 21 декабря 2010 г. N 853-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БАТАРЕИ ПЕРВИЧНЫЕ

ЧАСТЬ 1

ОБЩИЕ ТРЕБОВАНИЯ

Primary batteries. Part 1. General

IEC 60086-1:2006
Primary batteries - Part 1: General
(IDT)

ГОСТ Р МЭК 60086-1-2010

Группа Е51

ОКС 29.220.20;
ОКП 34 83 00

Дата введения
1 июля 2011 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Подготовлен Автономной некоммерческой организацией НТЦСЭ "ИСЭП" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 044 "Аккумуляторы и батареи".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 21 декабря 2010 г. N 853-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60086-1:2006 "Батареи первичные. Часть 1. Общие положения" (IEC 60086-1:2006 "Primary batteries - Part 1: General").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р МЭК 86-1-96.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

Введение

Техническое содержание настоящего стандарта состоит из фундаментальных требований и информации о первичных элементах и батареях. Настоящий стандарт - основной стандарт серии стандартов МЭК 60086, базовый для последующих стандартов этой серии. В частности, настоящий стандарт содержит общую информацию относительно применяемых терминов и определений, номенклатуры, размеров и маркировки. В настоящий стандарт включены определенные требования, однако в основном он содержит методологию (как) и обоснования (почему).
За время действия настоящий стандарт неоднократно изменяли для улучшения его информационного наполнения, и можно гарантировать, что он будет совершенствоваться и далее в связи с совершенствованием технологии изготовления батарей и устройств с батарейным питанием.
Примечание. Безопасность элементов и батарей описана в МЭК 60086-4, МЭК 60086-5, МЭК 62281.

1. Область применения

Настоящий стандарт устанавливает основные технические требования к первичным батареям в соответствии с их электрохимической системой, а также их размеры, номенклатуру, конфигурации выводов, маркировку, методы испытаний, типичные технические характеристики, аспекты безопасности и экологические аспекты.
Примечание. Требования, предъявляемые к элементам и батареям для их включения в стандарты серии МЭК 60086, см. в Приложении A.

Настоящий стандарт предназначен для использования потребителями первичных батарей, проектировщиками оборудования и изготовителями батарей и обеспечивает гарантии того, что батареи, изготовленные различными изготовителями, взаимозаменяемы в части геометрических размеров, допусков и функциональных параметров. Кроме того, настоящий стандарт устанавливает стандартные методы испытаний для проверки первичных элементов и батарей (далее - батареи или первичные батареи, кроме случаев, когда для целей настоящего стандарта необходимо указать требования, распространяющиеся на элементы), что обеспечивает взаимопонимание между потребителями, изготовителями оборудования и изготовителями элементов и батарей.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты, обязательные при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание. Для недатированных ссылок применяется последнее издание ссылочного документа (включая все изменения и поправки):
ИСО 3951 (все части). Методы выборочного контроля по количественным признакам (ISO 3951 (all parts as applicable), Sampling procedures for inspection by variables)
МЭК 60086-2. Батареи первичные. Часть 2. Требования к физическим и электрическим характеристикам (IEC 60086-2, Primary batteries - Part 2: Physical and electrical specifications)
МЭК 60086-3. Батареи первичные. Часть 3. Батареи для часов (IEC 60086-3, Primary batteries - Part 3: Watch batteries)
МЭК 60086-4. Батареи первичные. Часть 4. Безопасность литиевых батарей (IEC 60086-4, Primary batteries - Part 4: Safety of lithium batteries)
МЭК 60086-5. Батареи первичные. Часть 5. Безопасность батарей с водным электролитом (IEC 60086-5, Primary batteries - Part 5: Safety of batteries with aqueous electrolyte)
МЭК 60410. Правила и планы выборочного контроля по качественным признакам (IEC 60410, Sampling plans and procedures for inspection by attributes)
МЭК 61429. Маркирование аккумуляторов и аккумуляторных батарей международным символом переработки ИСО 7000-1135 (IEC 60429, Marking of secondary cells and batteries with the international recycling symbol ISO 7000-1135)
ИСО/МЭК. Директивы. Часть 1. Процедуры выполнения технических работ (ISO/IEC Directives, Part 1: Procedures for the technical work).

3. Термины и определения

В настоящем стандарте применены термины, приведенные в МЭК 60050 (482) (часть из которых для удобства приведена ниже), с соответствующими определениями:
3.1. Испытание на применение (application test): моделирование фактического использования батареи в специфических областях применения.
3.2. Разряд (первичной батареи) (discharge (of a primary battery)): действие, в продолжение которого батарея отдает ток во внешнюю цепь.
(IEV 482-03-23:2004, модифицированный)
3.3. Сухая (первичная) батарея (dry (primary) battery): первичная батарея, в которой раствор жидкого электролита иммобилизован (неподвижен).
(IEV 482-04-14:2004, модифицированный)
3.4. Эффективное внутреннее сопротивление - DC метод (effective internal resistance - DC method): сопротивление всех составных частей, определенное путем расчета отношения падения напряжения  на этих компонентах и амплитудой тока , протекающего через эти компоненты и вызывающего падение напряжения .
Примечание. По аналогии внутреннее d.c. сопротивление любых электрохимических элементов описывают следующей формулой:

. (1)

Внутреннее d.c. сопротивление иллюстрирует диаграмма изменения напряжения, приведенная на рисунке 1.



Рисунок 1. Диаграмма изменения напряжения

Как видно из рисунка, падение напряжения  состоит из двух составляющих, различных по природе, что вытекает из следующей зависимости:

. (2)

Первая составляющая  при  независима от времени и является результатом увеличения тока  и соответствует зависимости

. (3)

В этой зависимости  является активным омическим сопротивлением. Вторая составляющая  зависит от времени и электрохимического происхождения.
3.5. Конечное напряжение EV (end-point voltage EV): установленное значение напряжения батареи, при котором разряд батареи прекращают.
(IEV 482-03-30:2004, модифицированный)
3.6. Утечка (leakage): незапланированное выделение электролита, газа или иных материалов из батареи.
(IEV 482-02-32:2004, модифицированный)
3.7. Минимальная средняя продолжительность MAD (minimum average duration, MAD): минимальная средняя продолжительность разряда, которая должна быть характерна для выборки батарей.
Примечание. Испытания на разряд проводят в соответствии с установленными методами или стандартами. Они предназначены для определения соответствия стандарту, применяемому для батарей конкретного типа.

3.8. Номинальное напряжение первичной батареи  (nominal voltage of a primary battery ): соответствующее приблизительное значение напряжения, которое используется для идентификации первичной батареи.
(IEV 482-03-31:2004, модифицированный)
3.9. Напряжение замкнутой цепи CCV (on-load voltage, closed-circuit voltage, CCV): напряжение между выводами батареи при ее разряде.
(IEV 482-03-28:2004, модифицированный)
3.10. Напряжение разомкнутой цепи (open-circuit voltage, off-load voltage, OCV): напряжение между выводами батареи при отсутствии протекания тока.
(IEV 482-03-32:2004, модифицированный)
Для просмотра документа целиком скачайте его >>>
