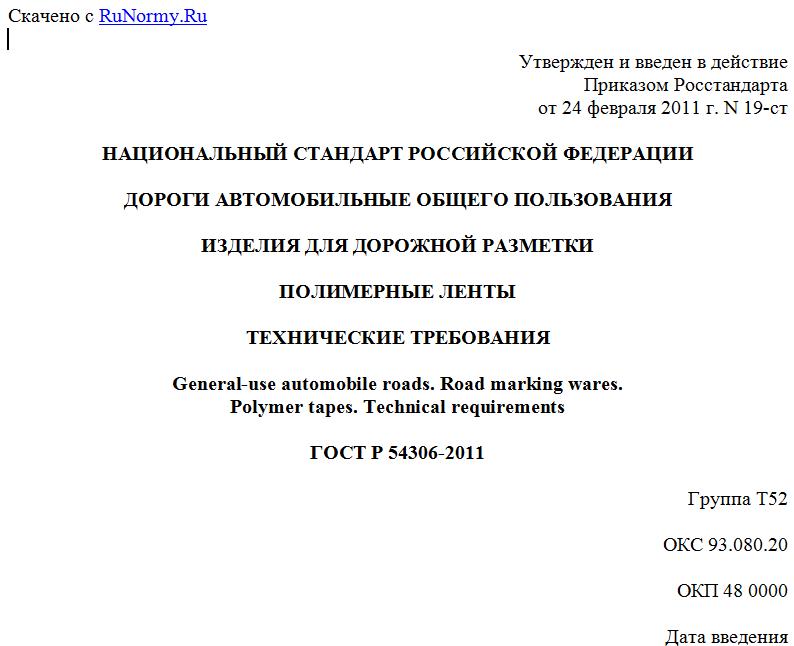

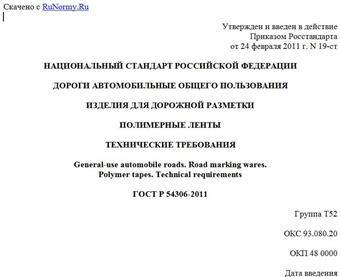

Утвержден и введен в действие
Приказом Росстандарта
от 24 февраля 2011 г. N 19-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ
ИЗДЕЛИЯ ДЛЯ ДОРОЖНОЙ РАЗМЕТКИ
ПОЛИМЕРНЫЕ ЛЕНТЫ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
General-use automobile roads. Road marking wares.
Polymer tapes. Technical requirements
ГОСТ Р 54306-2011
Группа Т52
ОКС 93.080.20
ОКП 48 0000
Дата введения
1 сентября 2011 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью Научно-практический центр "М-Дорконтроль" (ООО НПЦ "М-Дорконтроль").
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 февраля 2011 г. N 19-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на полимерные ленты, применяемые для устройства горизонтальной дорожной разметки проезжей части автомобильных дорог общего пользования в соответствии с ГОСТ Р 51256 и ГОСТ Р 52289 и устанавливает технические требования к ним.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 50597-93. Автомобильные дороги и улицы. Требования к эксплуатационному состоянию, допустимому по условиям обеспечения безопасности дорожного движения
ГОСТ Р 51256-99. Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования
ГОСТ Р 52289-2004. Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств
ГОСТ Р 54307-2011. Дороги автомобильные общего пользования. Изделия для дорожной разметки. Полимерные ленты. Методы испытаний
ГОСТ 12.4.011-89. Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 12.4.103-83. Система стандартов безопасности труда. Одежда специальная защитная, средства индивидуальной защиты ног и рук. Классификация
ГОСТ 14192-96. Маркировка грузов
ГОСТ 19433-88. Грузы опасные. Классификация и маркировка.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
3.1. В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1.1. Полимерные ленты: изделия, изготавливаемые из полимерных материалов, предназначенные для устройства горизонтальной дорожной разметки.
Примечание. Свойства полимерных лент задаются в процессе их производства.
3.1.2. Класс полимерных лент: характеристика, определяющая свойства полимерных лент по нормируемому параметру.
Примечание. Класс полимерных лент имеет буквенное обозначение. Цифрами определяется группа требований по данному параметру.
4. Обозначения
В настоящем стандарте применены следующие обозначения:
- коэффициент яркости поверхности дорожной разметки, %;
- коэффициент светоотражения при диффузном дневном или искусственном освещении в сухом состоянии, ;
- коэффициент световозвращения для условий темного времени суток при сухом покрытии, ;
- коэффициент световозвращения для условий темного времени суток при дожде и мокром покрытии, ;
B - класс полимерных лент по коэффициенту яркости;
Q - класс полимерных лент по коэффициенту светоотражения при диффузном дневном или искусственном освещении в сухом состоянии;
R - класс полимерных лент по коэффициенту световозвращения для условий темного времени суток при сухом покрытии;
RW - класс полимерных лент по коэффициенту световозвращения для условий темного времени суток при дожде и мокром покрытии;
x, y - координаты цветности.
5. Классификация полимерных лент
5.1. По типу поверхности полимерные ленты классифицируются на следующие типы:
- с гладкой поверхностью;
- со структурированной поверхностью.
5.2. По назначению полимерные ленты классифицируются на следующие типы:
- для устройства постоянной дорожной разметки;
- для устройства временной дорожной разметки.
6. Технические требования
6.1. Требования к полимерным лентам для дорожной разметки
6.1.1. Полимерные ленты для дорожной разметки должны соответствовать требованиям настоящего стандарта и ГОСТ Р 51256.
6.1.2. Ширина полимерных лент для линий горизонтальной дорожной разметки должна соответствовать требованиям ГОСТ Р 52289.
6.1.3. Толщина полимерных лент должна быть не более 6 мм.
6.1.4. Коэффициент сцепления полимерных лент должен быть не менее 0,3 при его измерении шиной без рисунка протектора в соответствии с требованиями ГОСТ Р 50597.
6.1.5. Полимерные ленты должны обеспечивать функциональную долговечность в соответствии с требованиями ГОСТ Р 51256, не менее:
- для постоянной дорожной разметки - один год;
- для временной дорожной разметки - продолжительность дорожных работ или событий, потребовавших ее введение.
6.1.6. Полимерные ленты для устройства временной дорожной разметки должны демаркироваться без повреждения дорожного покрытия и не оставлять на нем видимых следов.
6.1.7. Фотометрические и колориметрические параметры полимерных лент
6.1.7.1. Координаты цветности x, y полимерных лент должны соответствовать значениям, указанным в таблице 1.
Таблица 1
------------T-------------T-----------------------------------------------¬
¦ Цвет ¦ Обозначение ¦ Координаты угловых точек цветовых областей ¦
¦ ¦ координат ¦ дорожной разметки ¦
¦ ¦ +-----------T-----------T-----------T-----------+
¦ ¦ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦
+-----------+-------------+-----------+-----------+-----------+-----------+
¦ Белый ¦ x ¦ 0,355 ¦ 0,305 ¦ 0,285 ¦ 0,335 ¦
¦ ¦ y ¦ 0,355 ¦ 0,305 ¦ 0,325 ¦ 0,375 ¦
+-----------+-------------+-----------+-----------+-----------+-----------+
¦ Желтый ¦ x ¦ 0,443 ¦ 0,545 ¦ 0,465 ¦ 0,389 ¦
¦ ¦ y ¦ 0,399 ¦ 0,455 ¦ 0,535 ¦ 0,431 ¦
+-----------+-------------+-----------+-----------+-----------+-----------+
¦ Оранжевый ¦ x ¦ 0,506 ¦ 0,570 ¦ 0,610 ¦ 0,585 ¦
¦ ¦ y ¦ 0,404 ¦ 0,429 ¦ 0,390 ¦ 0,375 ¦
L-----------+-------------+-----------+-----------+-----------+------------
6.1.7.2. Коэффициент яркости полимерных лент с гладкой поверхностью должен соответствовать значениям, указанным в таблице 2, в соответствии с классом, определяющим требования к данному параметру.
Таблица 2
