"ГОСТ Р 54307-2011. Национальный стандарт Российской Федерации. Дороги автомобильные общего пользования. Изделия для дорожной разметки. Полимерные ленты. Методы испытаний"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

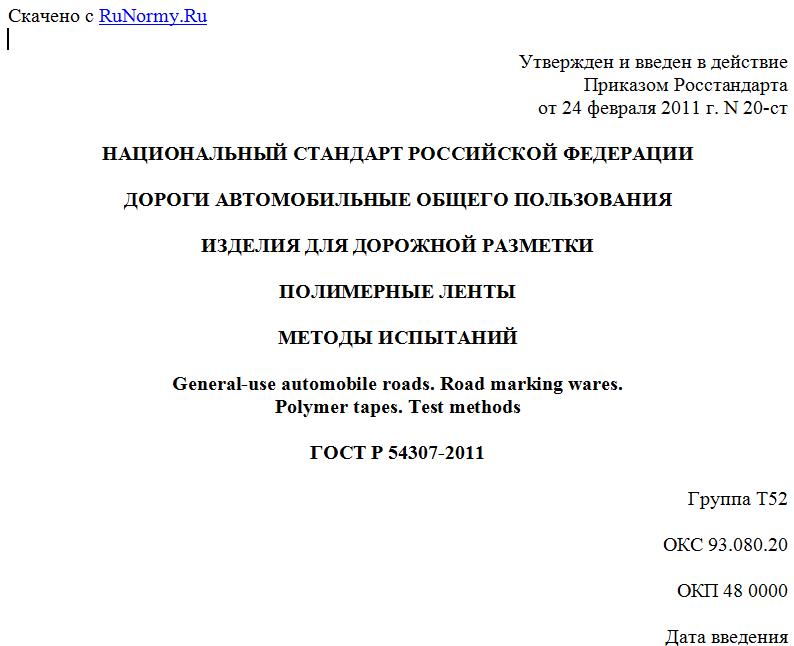

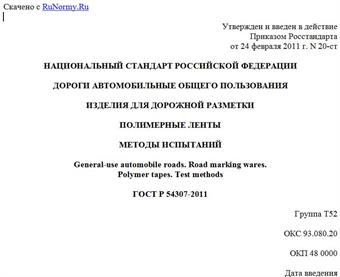

Утвержден и введен в действие
Приказом Росстандарта
от 24 февраля 2011 г. N 20-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ДОРОГИ АВТОМОБИЛЬНЫЕ ОБЩЕГО ПОЛЬЗОВАНИЯ

ИЗДЕЛИЯ ДЛЯ ДОРОЖНОЙ РАЗМЕТКИ

ПОЛИМЕРНЫЕ ЛЕНТЫ

МЕТОДЫ ИСПЫТАНИЙ

General-use automobile roads. Road marking wares.
Polymer tapes. Test methods

ГОСТ Р 54307-2011

Группа Т52

ОКС 93.080.20

ОКП 48 0000

Дата введения
1 сентября 2011 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Разработан Обществом с ограниченной ответственностью Научно-практический центр "М-Дорконтроль" (ООО НПЦ "М-Дорконтроль").
2. Внесен Техническим комитетом по стандартизации ТК 418 "Дорожное хозяйство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 24 февраля 2011 г. N 20-ст.
4. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемых информационных указателях "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

Настоящий стандарт распространяется на полимерные ленты по ГОСТ Р 54306, применяемые для устройства горизонтальной дорожной разметки проезжей части автомобильных дорог общего пользования в соответствии с ГОСТ Р 51256, ГОСТ Р 52289 и устанавливает методы их испытаний.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51256-99. Технические средства организации дорожного движения. Разметка дорожная. Типы и основные параметры. Общие технические требования
ГОСТ 52289-2004. Технические средства организации дорожного движения. Правила применения дорожных знаков, разметки, светофоров, дорожных ограждений и направляющих устройств
ГОСТ Р 54306-2011. Дороги автомобильные общего пользования. Изделия для дорожной разметки. Полимерные ленты. Технические требования
ГОСТ 9.403-80. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Методы испытаний на стойкость к статическому воздействию жидкости
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 7721-89. Источники света для измерений цвета. Типы. Технические требования. Маркировка.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Обозначения

В настоящем стандарте применены следующие обозначения:
- коэффициент яркости поверхности дорожной разметки, %;
- коэффициент светоотражения при диффузном дневном или искусственном освещении в сухом состоянии, ;
- коэффициент световозвращения для условий темного времени суток при сухом покрытии, ;
- коэффициент световозвращения для условий темного времени суток при дожде и мокром покрытии, ;
X, Y, Z - координаты цвета;
x, y - координаты цветности.

4. Методы испытаний

4.1. Метод определения геометрических параметров
4.1.1. Средства измерений:
Рулетка измерительная металлическая для измерения линейных размеров свыше 0,4 м - по ГОСТ 7502.
Линейка для измерения линейных размеров до одного метра - по ГОСТ 427.
Штангенциркуль для измерения линейных размеров до 0,2 м - по ГОСТ 166.
4.1.2. Проведение измерений
4.1.2.1. Измерения проводят на образцах полимерных лент.
Толщина образца измеряется в четырех взаимно перпендикулярных направлениях при помощи штангенциркуля с точностью до 0,5 мм (см. рисунок 1).



1 - контролируемый образец полимерной ленты;
2 - места измерения

Рисунок 1. Схема измерения толщины полимерной ленты

4.1.2.2. Геометрические размеры полимерных лент в плане измеряются с погрешностью +/- 0,01 м.
Измерению подлежат размеры, указанные в ГОСТ Р 51256.
4.1.3. Обработка результатов
При измерении толщины полимерных лент за результат принимается среднеарифметическое значение полученных четырех значений измерений, выраженное в миллиметрах и округленное до пяти десятых долей.
Полученные геометрические размеры полимерных лент в плане приводятся в метрах, округленные до сотых долей.
4.2. Метод определения координат цветности x и y полимерных лент для дорожной разметки
4.2.1. Метод определения
Метод заключается в измерении координат цветности x и y при спектральном распределении излучения стандартного источника света  по ГОСТ 7721.
4.2.2. Применяемые средства измерения
Для определения координат цветности применяют спектрофотометр или колориметр с геометрией измерения 45°/0°, когда источник света расположен под углом (45 +/- 5)°, а фотоприемник измерительного прибора - перпендикулярно к поверхности разметки (см. рисунок 2).



1 - спектрофотометр или колориметр, для измерения
коэффициента яркости применяется яркомер;
2 - полимерная лента; 3 - источник света

Рисунок 2. Условия измерения координат цветности
и коэффициента яркости

4.2.3. Проведение измерений
Измерения проводят при температуре воздуха (20 +/- 5) °C, относительной влажности от 45% до 85%.
Измерения проводят не менее чем в трех местах на образце.
В момент определения прибором координат цвета необходимо исключить влияние внешнего освещения на показания прибора.
4.2.4. Порядок обработки результатов
4.2.4.1. При помощи спектрофотометра или колориметра определяют координаты цвета X, Y, Z участков контролируемого образца полимерной ленты.
4.2.4.2. Координаты цветности x и y образца полимерной ленты в колориметрической системе [1] определяют по формулам (1, 2):

; (1)

. (2)

За окончательный результат принимают среднеарифметическое значение полученных при измерении результатов координаты цветности x и y, округленное до тысячных долей.
4.3. Метод определения коэффициента яркости  полимерных лент для разметки дорожной
4.3.1. Метод определения
Метод заключается в измерении величины направленного светового потока испытуемой поверхности в видимой области спектра при углах освещения-наблюдения 45°/0°, с целью количественной оценки зрительного восприятия человеческим глазом степени яркости указанной поверхности.
Метод обеспечивает количественную оценку яркости разметочных материалов при спектральном распределении излучения стандартного источника света
Для просмотра документа целиком скачайте его >>>
