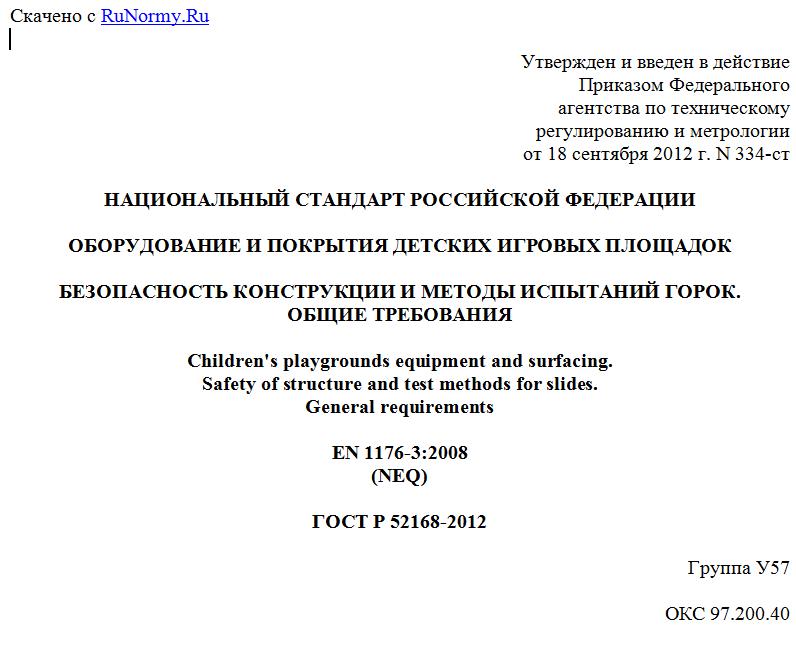

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 сентября 2012 г. N 334-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ И ПОКРЫТИЯ ДЕТСКИХ ИГРОВЫХ ПЛОЩАДОК
БЕЗОПАСНОСТЬ КОНСТРУКЦИИ И МЕТОДЫ ИСПЫТАНИЙ ГОРОК.
ОБЩИЕ ТРЕБОВАНИЯ
Children's playgrounds equipment and surfacing.
Safety of structure and test methods for slides.
General requirements
EN 1176-3:2008
(NEQ)
ГОСТ Р 52168-2012
Группа У57
ОКС 97.200.40
ОКП 968962
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 455 "Оборудование детских игровых площадок"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2012 г. N 334-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 1176-3:2008 "Оборудование и покрытия детских игровых площадок. Часть 3. Дополнительные требования к безопасности конструкции и методы испытаний горок" (EN 1176-3:2008 "Playground equipment and surfacing - Part 3: Additional specific safety requirements and test methods for slides", NEQ)
5 ВЗАМЕН ГОСТ Р 52168-2003
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт распространяется на горки, устанавливаемые на детских игровых площадках (далее - горки). Стандарт устанавливает требования к безопасности конструкции и методам испытаний горок всех типов.
Стандарт не распространяется на водные горки, горки для катания на роликовых коньках или горки, на которых используются вспомогательные средства для спуска (маты, сани и т.п.).
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО/МЭК 50-2002 Безопасность детей и стандарты. Общие требования
ГОСТ Р ИСО/МЭК 17025-2006 Общие требования к компетентности испытательных и калибровочных лабораторий <*>
--------------------------------
<*> Данные об отмене опубликованы в ИУС 11-2011. С 01.01.2012 действует ГОСТ ИСО/МЭК 17025-2009.
ГОСТ Р 52169-2003 Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний. Общие требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52169, а также следующие термины с соответствующими определениями:
3.1 горка: Конструкция с наклонной поверхностью скольжения, по которой ребенок спускается вниз под действием силы тяжести.
3.2 горка-волна: Горка с одним или более изменениями угла наклона поверхности скольжения.
3.3 горка "на склоне": Горка, поверхность скольжения которой следует за контуром земли на склоне холма, насыпи, высокого берега и т.п.
Примечание - Доступ к стартовому участку горки осуществляется непосредственно с холма, насыпи или с помощью лестниц или стремянок.
3.4 пристраиваемая горка: Горка, доступ к стартовому участку которой осуществляется через другое оборудование или части оборудования детской игровой площадки.
Примечание - Доступ к стартовому участку такой горки может осуществляться с помощью канатного подъемника, мостика, платформы, наклонного трапа, лестницы и других элементов оборудования.
3.5 спиральная горка: Горка, поверхность скольжения которой имеет спиральную форму.
3.6 криволинейная горка: Горка, поверхность скольжения которой имеет изогнутую форму.
3.7 отдельно стоящая горка: Горка, установленная отдельно от другого игрового оборудования, оборудованная собственными средствами доступа непосредственно к стартовому участку.
3.8 тоннельная горка: Горка, участок скольжения которой имеет закрытую секцию.
3.9 комбинированная тоннельная горка: Горка, участок скольжения которой имеет закрытую секцию только в верхней части.
3.10 горка с несколькими трассами: Горка с несколькими поверхностями скольжения, разделенными бортиками.
3.11 стартовый участок: Участок горки, обеспечивающий доступ ребенка к участку скольжения.
3.12 участок скольжения: Участок горки, предназначенный для спуска ребенка под действием силы тяжести.
3.13 конечный участок: Участок горки, обеспечивающий торможение и остановку ребенка.
3.14 бортики горки: Боковые стороны горки, которые удерживают и направляют ребенка на поверхности скольжения во время движения.
4 Классификация горок
Горки подразделяют на:
- тип 1 - горка, конечный участок которой имеет средний угол наклона не более 10°;
- тип 2 - горка, конечный участок которой имеет средний угол наклона не более 5°.
5 Требования безопасности
5.1 Общие требования к конструкции
Горки должны соответствовать общим требованиям безопасности и мерам защиты по ГОСТ Р ИСО/МЭК 50, ГОСТ Р 52169 и требованиям настоящего стандарта.
Схема горки представлена на рисунке 1.
A - стартовый участок; B - участок скольжения;
C - конечный участок; h - высота горки
Рисунок 1 - Схема горки
5.2 Доступ к стартовому участку
Доступ к стартовому участку горки обеспечивают с помощью лестниц, стремянок, наклонных трапов и т.п.
Доступ к стартовому участку горки "на склоне" может осуществляться непосредственно с насыпи.
Для свободно стоящих горок максимальная высота первой секции лестницы до изменения направления движения при подъеме с минимальной шириной лестницы должна быть не более 2500 мм.
5.3 Стартовый участок
5.3.1. Каждую горку оборудуют стартовым участком.
5.3.2. Стартовый участок оборудуют так, чтобы задать начальное направление скольжения ребенка.
5.3.3. Ширина стартового участка должна быть равна ширине участка скольжения.
Для пристраиваемых горок в качестве стартового участка допускается использовать платформы, являющиеся элементом конструкции оборудования детской игровой площадки.
Если стартовый участок является платформой или удлинением платформы, то стартовый участок может быть шире, чем участок скольжения.
5.3.4. Стартовый участок должен быть длиной A не менее 350 мм, с наклоном от 0° до 5° в направлении участка скольжения согласно рисунку 2.
1 - стартовый участок; A - длина стартового участка;
- угол наклона стартового участка
