Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 сентября 2012 г. N 333-ст

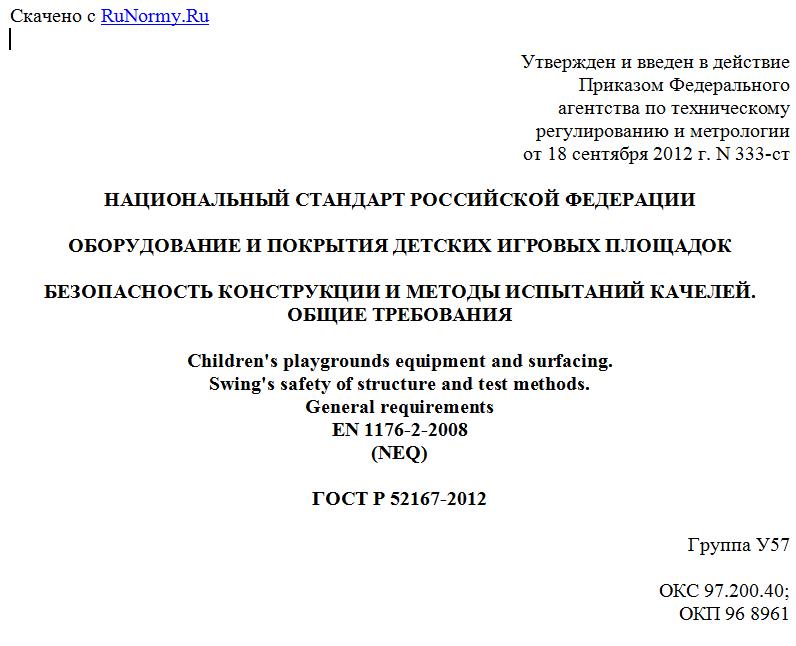

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОБОРУДОВАНИЕ И ПОКРЫТИЯ ДЕТСКИХ ИГРОВЫХ ПЛОЩАДОК
БЕЗОПАСНОСТЬ КОНСТРУКЦИИ И МЕТОДЫ ИСПЫТАНИЙ КАЧЕЛЕЙ.
ОБЩИЕ ТРЕБОВАНИЯ
Children's playgrounds equipment and surfacing.
Swing's safety of structure and test methods.
General requirements
EN 1176-2-2008
(NEQ)
ГОСТ Р 52167-2012
Группа У57
ОКС 97.200.40;
ОКП 96 8961
Дата введения
1 января 2013 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Техническим комитетом по стандартизации ТК 455 "Оборудование детских игровых площадок".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 сентября 2012 г. N 333-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 1176-2-2008 "Оборудование и покрытия детских игровых площадок. Часть 2. Дополнительные требования безопасности конструкции и методы испытаний качелей" (EN 1176-2:2008 "Playground equipment and surfacing - Part 2: Additional specific safety requirements and test methods for swings", NEQ).
5. Взамен ГОСТ Р 52167-2003.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на качели, устанавливаемые на детских игровых площадках. Стандарт устанавливает общие требования к безопасности конструкции и методам испытаний качелей всех типов.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р ИСО/МЭК 50-2002. Безопасность детей и стандарты. Общие требования
ГОСТ Р ИСО/МЭК 17025-2009. Общие требования к компетентности испытательных и калибровочных лабораторий
ГОСТ Р 52169-2003. Оборудование детских игровых площадок. Безопасность конструкции и методы испытаний. Общие требования
ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики
ГОСТ 30441-97 (ИСО 3076-84). Цепи короткозвенные грузоподъемные некалиброванные класса прочности Т(8). Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52169, а также следующие термины с соответствующими определениями:
3.1. Качели: оборудование, приводимое в движение ребенком, масса которого располагается ниже шарнира, относительно которого осуществляется качание.
3.2. Плоское сиденье: сиденье без заднего или боковых ограждений.
3.3. Сиденье-колыбель: сиденье с ограждением, удерживающим тело ребенка.
3.4. Платформа: сиденье, предназначенное для пользования качелями в положении стоя (для качелей типа 3).
4. Классификация качелей
Качели подразделяют на:
- тип 1 - качели с одной осью вращения.
Сиденье подвешено на одиночных, гибких элементах, которые могут двигаться под прямыми углами относительно перекрестной балки (см. рисунок 1);
Рисунок 1. Качели типа 1
- тип 2 - качели с несколькими осями вращения.
Сиденье подвешено на одиночных или нескольких гибких элементах, которые могут двигаться под прямыми углами или продольно относительно перекрестной балки (см. рисунок 2);
Рисунок 2. Качели типа 2
- тип 3 - качели с одной точкой подвеса.
Сиденье или платформа, подвешенные на гибких элементах, которые крепятся в одной точке. Качели могут двигаться во всех направлениях (см. рисунок 3);
Рисунок 3. Качели типа 3
- тип 4 - качели коллективные.
Группа сидений, подвешенных на одиночных, гибких элементах к перекрестным балкам, которые расположены вокруг центральной оси.
1 - центральная ось
Рисунок 4. Качели типа 4
5. Требования безопасности
5.1. Общие требования к конструкции качелей
Конструкция качелей должна соответствовать требованиям безопасности и/или мерам защиты по ГОСТ Р ИСО/МЭК 50, ГОСТ Р 52169 и требованиям раздела 5 настоящего стандарта.
Элементы конструкции и основные размеры качелей представлены на рисунке 5.
1 - ось вращения элемента подвеса (шарнир);
- высота качелей; - длина элемента подвеса сиденья
качелей; - высота подвески сиденья; - расстояние
от сиденья до поверхности игровой площадки;
- расстояние от сиденья до опорных конструкций
Рисунок 5. Элементы конструкции и основные размеры качелей
5.2. Расстояние до поверхности игровой площадки
Для качелей типов 1, 2 и 3 в состоянии покоя расстояние от сиденья до поверхности игровой площадки должно быть не менее 400 мм.
Для качелей, оборудованных сиденьями с вертикальными шинами, расстояние может составлять не менее 100 мм согласно рисунку 10.
5.3. Расстояние до сиденья для качелей типа 3
Для качелей типа 3 расстояние от сиденья качелей до опорных конструкций должно быть не менее 400 мм.
Если во время пользования качелями сиденье ударяется о раму качелей, то в точке контакта на раме размещают накладку из защитного материала.
5.4. Минимальные размеры и устойчивость сидений качелей с несколькими точками подвеса
5.4.1. Минимальные размеры и обеспечение устойчивости сидений качелей с несколькими точками подвеса представлены на рисунке 6.
Для просмотра документа целиком скачайте его >>>
