Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 24 мая 2012 г. N 77-ст

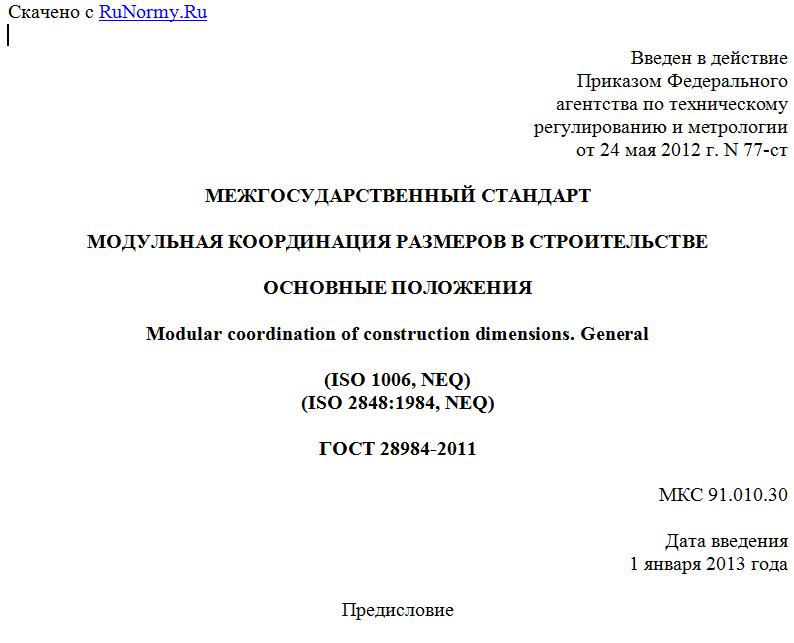

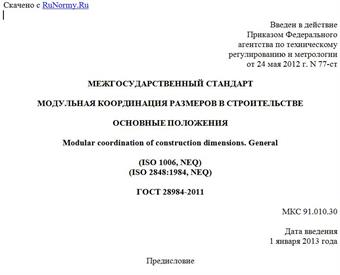

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МОДУЛЬНАЯ КООРДИНАЦИЯ РАЗМЕРОВ В СТРОИТЕЛЬСТВЕ
ОСНОВНЫЕ ПОЛОЖЕНИЯ
Modular coordination of construction dimensions. General
(ISO 1006, NEQ)
(ISO 2848:1984, NEQ)
ГОСТ 28984-2011
МКС 91.010.30
Дата введения
1 января 2013 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Центральный научно-исследовательский и проектно-экспериментальный институт промышленных зданий и сооружений" (ОАО "ЦНИИПромзданий").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (МНТКС) (дополнение N 1 к приложению Д Протокола N 39 от 8 декабря 2011 г.).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦Сокращенное наименование органа¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ государственного управления ¦
¦МК (ИСО 3166) 004-97¦ ¦ строительством ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Министерство градостроительства¦
¦Армения ¦ AM ¦Государственный комитет ¦
¦ ¦ ¦градостроительства ¦
¦ ¦ ¦и архитектуры ¦
¦Киргизия ¦ KG ¦Госстрой ¦
¦Молдова ¦ MD ¦Министерство строительства ¦
¦ ¦ ¦и развития территорий ¦
¦Россия ¦ RU ¦Департамент регулирования ¦
¦ ¦ ¦градостроительной деятельности ¦
¦ ¦ ¦Министерства регионального ¦
¦ ¦ ¦развития ¦
¦Таджикистан ¦ TJ ¦Агентство по строительству ¦
¦ ¦ ¦и архитектуре при Правительстве¦
¦Узбекистан ¦ UZ ¦Госархитектстрой ¦
L--------------------+--------------------+--------------------------------
4. Настоящий стандарт соответствует следующим международным стандартам:
ISO 1006. Building construction - Modular coordination - Basic module (Строительство. Модульная координация. Основной модуль)
ISO 2848:1984. Building construction - Modular coordination - Principles and rules (Строительство. Модульная координация. Принципы и правила).
Степень соответствия - неэквивалентная (NEQ).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 24 мая 2012 г. N 77-ст межгосударственный стандарт ГОСТ 28984-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2013 г.
6. Взамен ГОСТ 28984-91.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на здания и сооружения различного функционального назначения.
Настоящий стандарт устанавливает основные положения модульной координации размеров при проектировании и строительстве зданий и сооружений, являющейся основой унификации и стандартизации, обеспечивающей взаимосогласованность и взаимозаменяемость строительных изделий, элементов оборудования и другой продукции, применяемой в процессе строительства и последующей эксплуатации.
Настоящий стандарт не распространяется на проектирование и строительство зданий и сооружений:
- с габаритами, определяемыми специфическими видами оборудования, размеры и форма которого препятствуют применению правил модульной координации размеров в строительстве;
- подлежащих реконструкции, построенных ранее без соблюдения правил модульной координации размеров в строительстве (в том числе пристраиваемых к объектам);
- проектируемых полностью или частично с косоугольными и криволинейными очертаниями.
В настоящем стандарте используются единые международные термины, единые значения наиболее применяемых укрупненных модулей ("мультимодули") и дробных модулей ("субмодули").
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 21778-81. Система обеспечения точности геометрических параметров в строительстве. Основные положения
ГОСТ 21779-82. Система обеспечения точности геометрических параметров в строительстве. Технологические допуски
ГОСТ 21780-2006. Межгосударственный стандарт. Система обеспечения точности геометрических параметров в строительстве. Расчет точности
ГОСТ 26607-85. Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Модуль (основной модуль): исходная линейная условная единица измерения, применяемая для взаимосогласованности и координации размеров зданий и сооружений, их элементов, строительных конструкций, изделий и элементов оборудования. Основной модуль принят за основу для назначения других, производных от него модулей. Международное стандартизированное обозначение основного модуля "М".
3.2. Укрупненный модуль (мультимодуль): производная величина, кратная основному модулю. Укрупненный модуль используется для сокращения количества горизонтальных и вертикальных модульных размеров. Укрупненный модуль используется как базис (основа) для выбора укрупненных размеров при проектировании пространств и конструктивных элементов зданий и сооружений.
3.3. Дробный модуль (субмодуль): производная величина, составляющая часть основного модуля.
3.4. Модульный размер: размер, равный или кратный основному модулю, укрупненному модулю (мультимодулю) или дробному модулю (субмодулю).
3.5. Модульная координационная пространственная система: условная трехмерная система плоскостей и линий их пересечения с расстояниями между ними, равными или кратными основному модулю или мультимодулю.
3.6. Модульная координация размеров в строительстве; МКРС: взаимное согласование размеров зданий и сооружений, а также размеров и расположения их элементов, строительных конструкций, изделий и элементов на основе применения модулей.
3.7. Координационная плоскость: одна из плоскостей модульной пространственной координационной системы, ограничивающих координационное пространство.
3.8. Конструктивная плоскость: грань элемента, ограничивающая его конструктивный размер.
3.9. Модульная сетка: совокупность линий на одной из плоскостей модульной пространственной координационной системы. Основная модульная сетка - это сетка, расстояние между параллельными линиями которой равно укрупненным модулям (мультимодулям).
3.10. Координационная линия: линия пересечения координационных плоскостей.
3.11. Координационное пространство: модульное пространство, ограниченное координационными плоскостями, предназначенное для размещения здания, сооружения, их элементов, конструкций, изделий, элементов оборудования.
3.12. Координационная ось: одна из координационных линий, определяющих членение здания или сооружения на модульные шаги и высоты этажей.
3.13. Привязка к координационной оси: расположение объемно-планировочных структур и конструктивных элементов, а также встроенного оборудования по отношению к координационной оси.
3.14. Координационный размер, основные координационные размеры: модульные размеры по горизонтали и/или вертикали, определяющие границы координационного пространства в одном из направлений. Геометрические модульные размеры пролетов, шагов и высот этажей.
3.15. Модульный шаг: расстояние между двумя координационными осями в плане.
3.16. Модульная высота этажа (координационная высота этажа): расстояние между горизонтальными координационными плоскостями, ограничивающими этаж здания или сооружения.
3.17. Высота помещения от пола до потолка: проектный размер от уровня чистого пола до низа потолка, в том числе подвесного.
3.18. Высота от подвесного потолка до низа перекрытия: проектный размер от низа подвесного потолка до низа конструкции перекрытия и/или покрытия.
3.19. Высота чистого пола: проектный размер от уровня верха несущей конструкции до отметки уровня чистого пола.
3.20. Конструктивный размер: проектный размер строительной конструкции, изделия, элемента оборудования.
3.21. Перепад высот: проектный размер по вертикали между двумя смежными этажами или кровлями.
3.22. Вставка (немодульный размер, нейтральная зона): пространство между координационными плоскостями в местах разрыва модульной координационной системы, в том числе в местах деформационных, температурных или осадочных швов, примыканий различных модульных сеток, изменениях направления модульных сеток (угол поворота). В зависимости от конфигурации вставки ее размеры могут приниматься немодульными.
4. Общие положения
