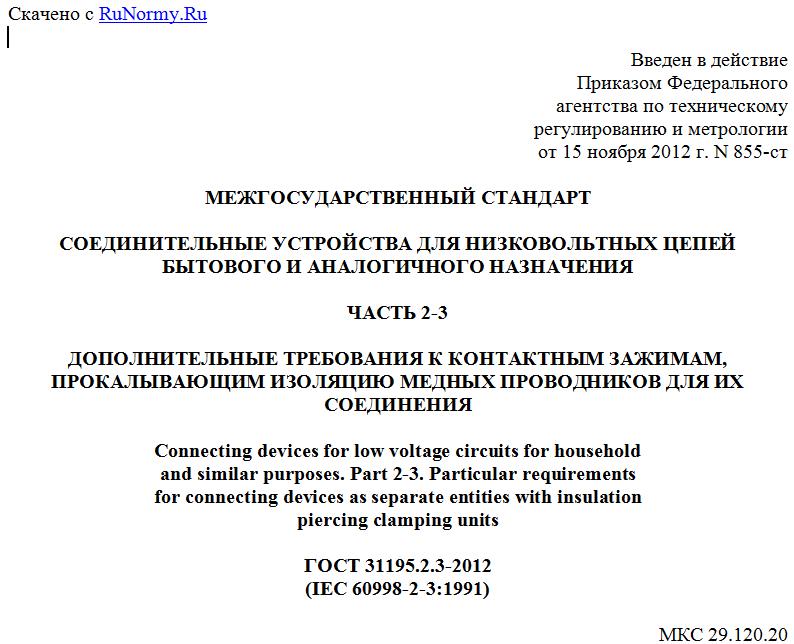

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 855-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНИТЕЛЬНЫЕ УСТРОЙСТВА ДЛЯ НИЗКОВОЛЬТНЫХ ЦЕПЕЙ
БЫТОВОГО И АНАЛОГИЧНОГО НАЗНАЧЕНИЯ
ЧАСТЬ 2-3
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К КОНТАКТНЫМ ЗАЖИМАМ,
ПРОКАЛЫВАЮЩИМ ИЗОЛЯЦИЮ МЕДНЫХ ПРОВОДНИКОВ ДЛЯ ИХ СОЕДИНЕНИЯ
Connecting devices for low voltage circuits for household
and similar purposes. Part 2-3. Particular requirements
for connecting devices as separate entities with insulation
piercing clamping units
ГОСТ 31195.2.3-2012
(IEC 60998-2-3:1991)
МКС 29.120.20
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ)
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 24 мая 2012 г. N 41)
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 855-ст межгосударственный стандарт ГОСТ 31195.2.3-2012 (IEC 60998-2-3:1991) введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
5 Настоящий стандарт модифицирован по отношению к международному стандарту IEC 60998-2-3:1991 Connecting devices for low voltage circuits for household and similar purposes - Part 2-3: Particular requirements for connecting devices as separate entities with insulation piercing clamping units (Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-3. Дополнительные требования к контактным зажимам, прокалывающим изоляцию медных проводников для их соединения).
Стандарт подготовлен на основе применения ГОСТ Р 50043.4-2000 (МЭК 60998-2-3-91).
Степень соответствия - модифицированная (MOD)
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
По ГОСТ 31195.1 со следующим дополнением:
Настоящий стандарт распространяется на контактные зажимы соединительных устройств, прокалывающие изоляцию (далее - зажимы) для разъемного соединения медных жестких (одно- и многопроволочных) и гибких проводников простым введением и закреплением без специальной подготовки.
При соединении проводников под словами "прокалывание изоляции" подразумевают: протыкание, пробивание, вырезание, удаление, смещение изоляции или избавление от нее любым другим способом.
Примечание - В настоящем стандарте соединительные устройства с контактными зажимами, прокалывающими изоляцию, условно называют СУПИ (соединительные устройства с прокалыванием изоляции).
Пункты настоящего стандарта заменяют пункты ГОСТ 31195.1, имеющие те же номера. Стандарт следует применять совместно с ГОСТ 31195.1. В тексте стандарта методы испытаний выделены курсивом.
Дополнения, учитывающие потребности экономик стран, упомянутых в предисловии как проголосовавшие за принятие межгосударственного стандарта, приведены в приложении 7.101. Пункты, рисунки, таблицы и приложения, дополнительные к ГОСТ 31195.1, нумеруют, начиная со 101.
2. Нормативные ссылки
По ГОСТ 31195.1 со следующими дополнениями:
ГОСТ IEC 60227-1-2011 Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Общие требования
ГОСТ IEC 60227-5-2011 Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Гибкие кабели (шнуры)
ГОСТ IEC 60245-1-2011 Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Общие требования
ГОСТ IEC 60245-4-2011 Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Шнуры и гибкие кабели
3. Определения
По ГОСТ 31195.1 со следующими дополнениями.
Раздел дополнить пунктами:
3.101 устройство с прокалыванием изоляции (СУПИ): Зажим, предназначенный для присоединения и последующего отсоединения одного проводника к (от) электрическому(го) прибору(а) или для разъемного соединения двух или более проводников непосредственно или при помощи устройства для прокалывания, удаления, смещения изоляции проводника без предыдущего демонтажа.
Примечание - Удаление изоляции проводника, в случае необходимости, не рассматривается как предыдущий демонтаж. Пример СУПИ приведен на рисунке 103.
3.102 зажим многократного использования: Зажим, используемый более одного раза.
3.103 зажим однократного использования: Зажим, используемый один раз.
3.104 зажим незаменяемый: Зажим, используемый один раз и выполненный так, что его нельзя отделить без повреждения от жил проводников.
4. Общие требования
По ГОСТ 31195.1.
5. Общие требования к испытаниям
По ГОСТ 31195.1 со следующими изменениями. Пункты 5.3 и 5.4 изложить в новой редакции:
5.3 Необходимое для проведения испытаний количество новых образцов разделяют на выборки согласно приложению 6.101.
5.4 Испытания проводят согласно заданной последовательности на каждой выборке.
6. Основные характеристики
По ГОСТ 31195.1.
7. Классификация
По ГОСТ 31195.1 со следующими дополнениями.
Раздел дополнить пунктами:
7.101 По возможности использования и заменяемости:
- многократные;
- однократные;
- незаменяемые.
7.102 По возможным методам соединения:
- инструментом общего назначения;
- специальным инструментом;
- вручную.
7.103 По типу используемых проводников:
- жесткие;
- жесткие (скрученные);
- гибкие;
- жесткие (и/или скрученные).
7.104 По типу изоляции:
- проводники по ГОСТ IEC 60227-1 и ГОСТ IEC 60227-5;
- проводники по ГОСТ IEC 60245-1 и ГОСТ IEC 60245-4;
- специальные проводники, указанные изготовителем.
7.105 По числу жил проводников в соединении:
