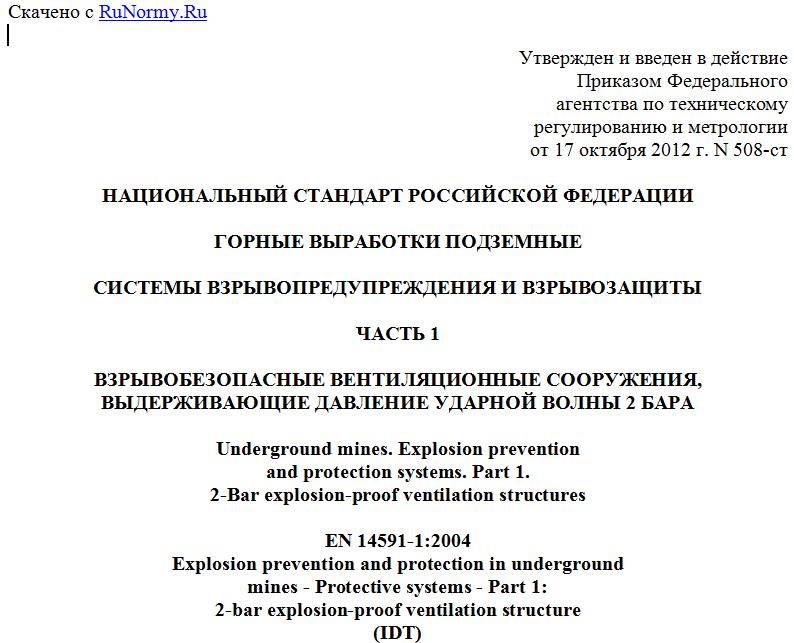

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 17 октября 2012 г. N 508-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОРНЫЕ ВЫРАБОТКИ ПОДЗЕМНЫЕ
СИСТЕМЫ ВЗРЫВОПРЕДУПРЕЖДЕНИЯ И ВЗРЫВОЗАЩИТЫ
ЧАСТЬ 1
ВЗРЫВОБЕЗОПАСНЫЕ ВЕНТИЛЯЦИОННЫЕ СООРУЖЕНИЯ,
ВЫДЕРЖИВАЮЩИЕ ДАВЛЕНИЕ УДАРНОЙ ВОЛНЫ 2 БАРА
Underground mines. Explosion prevention
and protection systems. Part 1.
2-Bar explosion-proof ventilation structures
EN 14591-1:2004
Explosion prevention and protection in underground
mines - Protective systems - Part 1:
2-bar explosion-proof ventilation structure
(IDT)
ГОСТ Р ЕН 14591-1-2012
Группа Е02
ОКС 29.260.20
ОКСТУ 3402
Дата введения
1 июля 2013 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт") на основе собственного аутентичного перевода на русский язык стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 403 "Оборудование для взрывоопасных сред (Ex-оборудование)"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 17 октября 2012 г. N 508-ст
4 Настоящий стандарт идентичен европейскому стандарту ЕН 14591-1:2004 (с поправкой от января 2006 г.) "Горные выработки подземные. Системы взрывопредупреждения и взрывозащиты. Часть 1. Взрывобезопасные вентиляционные сооружения, выдерживающие давление ударной волны 2 бара" (EN 14591-1:2004 "Explosion prevention and protection in underground mines - Protective systems - Part 1: 2-bar explosion-proof ventilation structure").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных региональных и международного стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в справочном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)
Введение
Настоящий стандарт содержит полный аутентичный текст регионального стандарта ЕН 14591-1:2004 (с поправкой от января 2006 г.), включенного в международную систему сертификации МЭКEx и европейскую систему сертификации на основе директивы 94/9/ЕС [1]; его требования полностью отвечают потребностям экономики страны и международным обязательствам Российской Федерации.
Настоящий стандарт подготовлен в обеспечение Федерального закона "О техническом регулировании".
Настоящий стандарт идентичен стандарту ЕН 14591-1:2004.
Настоящий стандарт входит в серию стандартов:
ГОСТ ЕН 14591-2 "Горные выработки подземные. Системы взрывопредупреждения и взрывозащиты. Часть 2. Инертная вода через барьеры".
ГОСТ ЕН 14591-3 "Горные выработки подземные. Системы взрывопредупреждения и взрывозащиты. Часть 3. Инертная вода для заслонов для локализации взрыва".
ГОСТ ЕН 14591-4 "Горные выработки подземные. Системы взрывопредупреждения и взрывозащиты. Часть 4. Автоматические системы подавления взрывов на проходческих комбайнах".
1. Область применения
Настоящий стандарт распространяется на вентиляционные перемычки и вентиляционные двери, которые должны сохранять функциональность после прохождения взрывной волны с давлением до 2 бар. Вентиляционные сооружения - это защитные системы, которые создают вентиляционный поток после взрыва, чтобы ограничить влияние взрыва на вентиляционную систему и обеспечить возможность выхода и спасения людей из опасной зоны.
Примечание - Взрывобезопасные вентиляционные сооружения могут быть использованы тогда, когда результаты изучения условий вентиляции показывают, что вентиляционная струя на рабочем месте может значительно уменьшиться и не будет обеспечен безопасный аварийный выход для горняков, если вентиляционные сооружения будут разрушены. Взрывобезопасные вентиляционные сооружения следует оценивать индивидуально на устойчивость движения потоков воздуха, чтобы гарантировать наличие достаточных воздушных потоков.
2. Нормативные ссылки
Приведенные ниже стандарты являются обязательными для применения настоящего стандарта. Для стандартов с указанной датой опубликования применяют только указанное издание. Если дата опубликования не указана, то применяют последнее издание приведенного стандарта (со всеми поправками).
ЕН 10025 Горячекатаная продукция из конструкционных сталей. Часть 1. Общие технические условия поставки
(EN 10025, Hot rolled products of non-alloy structural steels - Technical delivery conditions)
ЕН 13463-1 Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования
(EN 13463-1, Non-electrical equipment for potentially explosive atmospheres - Part 1: Basic method and requirements)
ЕН 13478 Безопасность машин. Противопожарная защита
(EN 13478, Safety and machinery - Fire prevention and protection)
ИСО 2768-1 Допуски общие. Часть 1. Допуски на линейные и угловые размеры без указания допусков на отдельные размеры
(ISO 2768-1, General tolerances - Part 1: Tolerances for linear and angular dimensions without individual tolerance indications)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 вентиляционная перемычка (air shutter frame): Сооружение, которое изолирует рабочий участок, оставляя пространства для откатки, проезда, конвейера, кабелей и труб, а также каналы, необходимые для создания соответствующего воздушного потока в соответствии с существующими условиями давления.
3.2 вентиляционная дверь со сбросом давления (pressure-relief air door): Вентиляционная дверь, в которой створки открываются и закрываются в противоположные стороны.
Примечание - Силы уравновешены с помощью конструкции, например с помощью применения соединительной штанги или поворотной цепи, чтобы приходилось преодолевать только силы трения и возврата в исходное положение устройства открывания и закрывания.
3.3 вентиляционная дверь без сброса давления (non-pressure-relief air door): Вентиляционная дверь, которая обычно открывается в направлении против воздушного потока с помощью механических устройств открывания и закрывания.
4. Символы и сокращения
Таблица 1
Символы и сокращения
Сокращение Описание Единица измерения
lD 2 bar Минимальная длина вентиляционной перемычки миллиметр
aw Максимальная ширина/высота вентиляционного штрека в вентиляционном сооружении миллиметр
Сопротивление растяжению при изгибе ньютонов на квадратный миллиметр
R1, R2 Толщина ребра миллиметр
T Толщина миллиметр
A Внутренняя ширина миллиметр
h0 Вертикальный габарит миллиметр
L Угловая сталь -
U U-образная сталь -
FI Ковкая сталь -
BI Толстолистовая сталь -
Vkt Брусковая сталь -
TB Тавровая сталь -
Ex Взрыв -
5. Требования безопасности
5.1. Общие положения
Вентиляционное сооружение, выдерживающее взрывную волну до 2 бар (взрывобезопасное вентиляционное сооружение), включает в себя по меньшей мере одну вентиляционную перемычку в соответствии с 5.2. Когда в эти сооружения для регулирования подачи воздуха устанавливают вентиляционные двери, то эти двери должны быть сконструированы с откидными створками в соответствии с 5.3.3, установленными против направления взрыва для откаточных штреков, и с откидными створками и сбросом давления в соответствии с 5.3.2 для проезжей части штольни (см. рисунок 1 a).
При невозможности точно определить направление взрыва вентиляционные двери должны быть установлены с двух сторон вентиляционной перемычки (см. рисунок 1 b).
