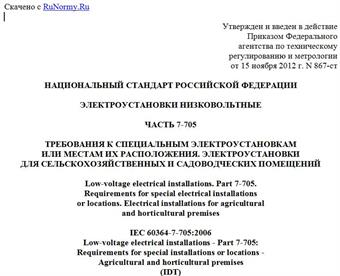

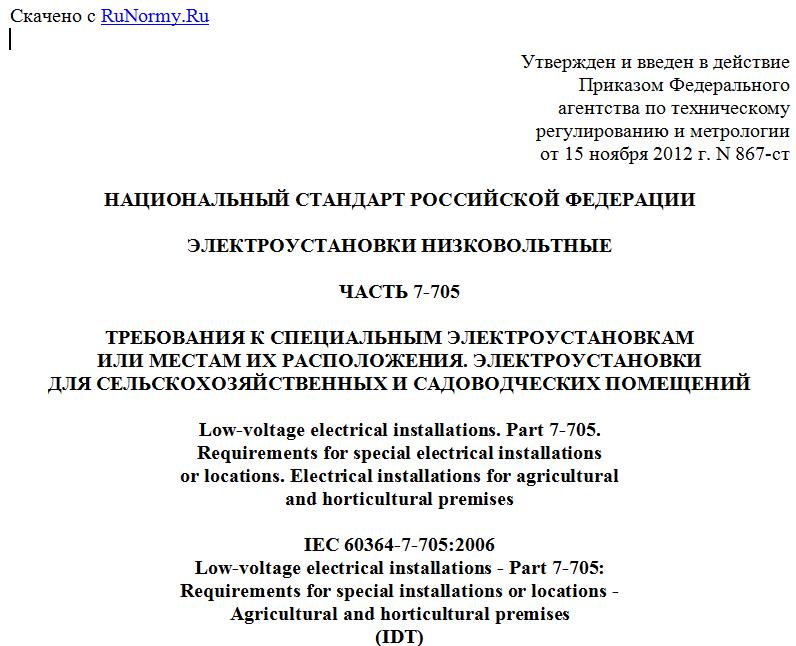

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 867-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРОУСТАНОВКИ НИЗКОВОЛЬТНЫЕ
ЧАСТЬ 7-705
ТРЕБОВАНИЯ К СПЕЦИАЛЬНЫМ ЭЛЕКТРОУСТАНОВКАМ
ИЛИ МЕСТАМ ИХ РАСПОЛОЖЕНИЯ. ЭЛЕКТРОУСТАНОВКИ
ДЛЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ И САДОВОДЧЕСКИХ ПОМЕЩЕНИЙ
Low-voltage electrical installations. Part 7-705.
Requirements for special electrical installations
or locations. Electrical installations for agricultural
and horticultural premises
IEC 60364-7-705:2006
Low-voltage electrical installations - Part 7-705:
Requirements for special installations or locations -
Agricultural and horticultural premises
(IDT)
ГОСТ Р 50571.7.705-2012/МЭК 60364-7-705:2006
Группа Е08
ОКС 29.020
91.140.50;
ОКСТУ 3402
Дата введения
1 января 2014 года
Предисловие
1. Подготовлен Государственным научным учреждением "Всероссийский научно-исследовательский институт электрификации сельского хозяйства" на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 337 "Электроустановки зданий".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 867-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 60364-7-705:2006 "Низковольтные электроустановки. Часть 7-705. Требования к специальным установкам или размещениям. Сельскохозяйственные и садовые участки" (IEC 60364-7-705:2006 "Low-voltage electrical installations - Part 7-705: Requirements for special installations or locations - Agricultural and horticultural premises").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с вновь принятым наименованием серии стандартов МЭК 60364.
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации и действующий в этом качестве межгосударственный стандарт, сведения о которых приведены в дополнительном Приложении ДА.
5. Взамен ГОСТ Р 50571.14-96 (МЭК 364-7-705-84).
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).
Введение
Настоящий стандарт является частью комплекса национальных стандартов на электроустановки зданий, разрабатываемых на основе стандартов Международной электротехнической комиссии МЭК 364 "Электроустановки зданий".
По структуре построения и изложения требований международный стандарт МЭК 60364-7-705:2006 дополняет, изменяет или заменяет требования соответствующих стандартов МЭК, входящих в комплекс международных стандартов МЭК 60364, который состоит из частей:
Часть 1. Электроустановки низковольтные. Основные положения, оценка общих характеристик, термины и определения.
Часть 4. Электроустановки низковольтные. Требования по обеспечению безопасности:
Часть 4-41. Защита от поражения электрическим током.
Часть 4-42. Защита от тепловых воздействий.
Часть 4-43. Защита от сверхтоков.
Часть 4-44. Защита от отклонения напряжения и электромагнитных помех.
Часть 5. Электроустановки низковольтные. Выбор и монтаж электрооборудования:
Часть 5-51. Общие требования.
Часть 5-52. Электропроводки.
Часть 5-53. Аппаратура отделения, коммутации и управления.
Часть 5-54. Заземляющие устройства, защитные проводники и проводники уравнивания потенциалов.
Часть 5-55. Прочее оборудование.
Часть 5-56. Системы безопасности.
Часть 6. Электроустановки низковольтные. Испытания.
Часть 7. Электроустановки низковольтные. Требования к специальным установкам или местам их расположения.
В настоящем стандарте нумерация раздела или пункта через точку после обозначения 705 относится к нумерации раздела или пункта одного из стандартов серии стандартов МЭК 60364, например нумерация пункта в настоящем стандарте 705.312 относится к требованиям пункта 312 стандарта МЭК 60364-1 и дополняет эти требования применительно к электроустановкам сельскохозяйственных и садоводческих помещений.
Отсутствие в настоящем стандарте соответствующих ссылок на другие стандарты серии международных стандартов МЭК 60364 означает обязательность применения требований этих стандартов к объекту стандартизации.
Для облегчения пользования настоящим стандартом изменен стиль изложения требований без изменения технического содержания и смысла требований по отношению к аутентичному переводу на русский язык применяемого международного стандарта.
Защиту сельскохозяйственных животных от поражения электрическим током в сельскохозяйственных помещениях следует предусматривать при шести аварийных режимах:
1. Однофазном коротком замыкании на землю в сети напряжением до 1000 В, включая обрыв и падение на землю фазного провода воздушной линии электропередачи (далее - ВЛ);
2. Коротком замыкании на землю на стороне высшего напряжения на подстанциях 6/0,4, 10/0,4 и 35/0,4;
3. Коротком замыкании на землю на ВЛ напряжением 6, 10 и 35 кВ;
4. Однофазном коротком замыкании на корпус в сети напряжением до 1000 В;
5. Коротком замыкании на землю на стороне высшего напряжения на подстанции глубокого ввода напряжением 110 кВ;
6. Коротком замыкании на землю на ВЛ напряжением 110 кВ глубокого ввода.
В дополнение к примеру, приведенному в Приложении A настоящего стандарта, защита от поражения электрическим током сельскохозяйственных животных и меры для устранения их электропатологии могут быть выполнены применением специальных устройств выравнивания электрических потенциалов (УВЭП) в соответствии с требованиями ГОСТ Р 54392-2011.
Электроустановки и применяемое электрооборудование в сельскохозяйственных и садоводческих помещениях при наличии в них взрывоопасных горючих газов и/или пыли должны отвечать требованиям МЭК 60079 и МЭК 61241.
705.11. Область применения
Требования настоящего стандарта относятся к стационарным электрическим установкам, находящимся внутри и вне сельскохозяйственных и садоводческих строений.
Настоящий стандарт распространяется на все части стационарных электроустановок сельскохозяйственных и садоводческих помещений (коровников, телятников, свинарников, овчарен, конюшен, биофабрик, птицеводческих помещений, теплиц, построек типа загонов, в которых находятся сельскохозяйственные животные (крупный рогатый скот, лошади, свиньи, овцы), хранилищ для сена, соломы, комбикормов, а также на все виды кормоцехов и складских помещений) и устанавливает требования по электробезопасности, защите от пожара людей и сельскохозяйственных животных, выбору и применению электрооборудования.
Некоторые из требований также применимы к электроустановкам, которые размещены в общественных помещениях, принадлежащих к сельскохозяйственным и садоводческим строениям.
Стандарт не распространяется на электроустановки жилых помещений и строений бытового и аналогичного назначения, не входящих в состав сельскохозяйственных и садоводческих помещений.
Если некоторые из требований настоящего стандарта применяются для жилых и других подобных мест в общественных зданиях, то это должно быть указано в нормативных документах.
705.12. Нормативные ссылки
Перечисленные ниже ссылочные документы являются обязательными при применении настоящего стандарта. Для датированных ссылок применяется только указанное издание соответствующего нормативного документа. Для недатированных ссылок применяется последнее издание соответствующего нормативного документа.
МЭК 60309-1. Вилки, розетки и соединители промышленного назначения. Часть 1. Общие требования
IEC 60309-1. Plugs, socket-outlets and couplers for industrial purposes - Part 1: General requirements
МЭК 60309-2. Вилки, розетки и соединители промышленного назначения. Часть 2. Требования к размерной взаимозаменяемости арматуры со штырями и контактными гнездами
IEC 60309-2. Plugs, socket-outlets and couplers for industrial purposes - Part 2: Dimensional interchangeability requirements for pin and contact-tube accessories
МЭК 60335-2-71. Приборы электрические бытового и аналогичного назначения. Безопасность. Часть 2-71. Частные требования к электронагревательным приборам для разведения и выращивания животных
IEC 60335-2-71. Household and similar electrical appliances - Safety - Part 2-71: Particular requirements for electrical heating appliances for breeding and rearing animals
МЭК 60364-1. Электрические низковольтные установки зданий. Часть 1. Основные принципы, оценка общих характеристик, определения
IEC 60364-1. Low-voltage electrical installations - Part 1: Fundamental principles, assessment of general characteristics, definitions
МЭК 60364-4-41. Электрические установки зданий. Часть 4-41. Защита для обеспечения безопасности. Защита от электрического удара
IEC 60364-4-41. Low-voltage electrical installations - Part 4-41: Protection for safety - Protection against electric shock
МЭК 60364-4-42. Низковольтные электрические установки. Часть 4-42. Требования по обеспечению безопасности. Защита от тепловых воздействий
IEC 60364-4-42. Low-voltage electrical installations. Part 4-42: Protection for safety. Protection against thermal effects
МЭК 60364-4-43. Низковольтные электрические установки. Часть 4-43. Требования по обеспечению безопасности. Защита от сверхтока
IEC 60364-4-43. Low-voltage electrical installations. Part 4-43. Protection for safety. Protection against overcarrent
