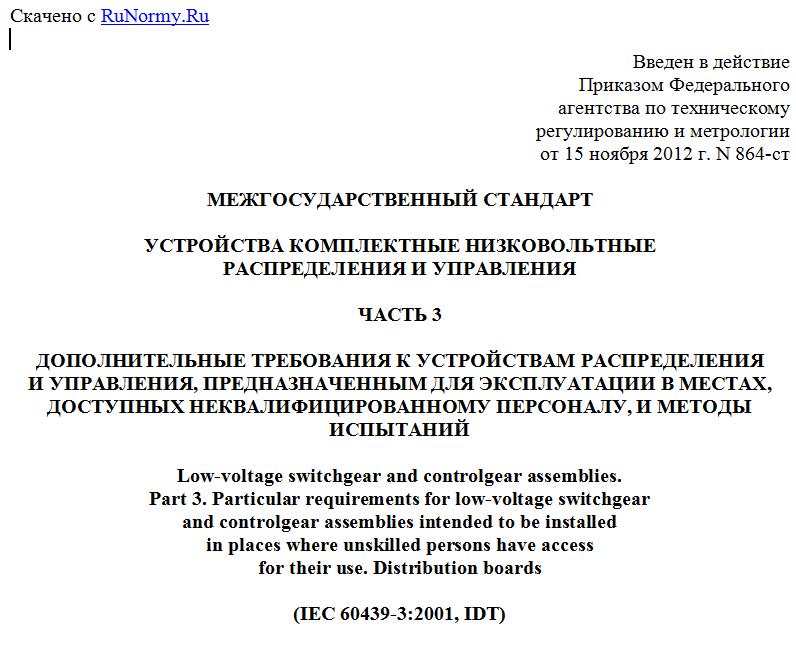

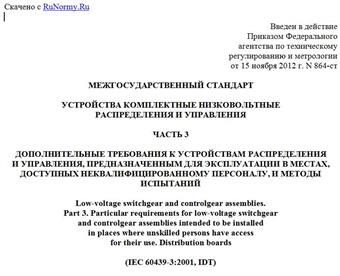

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 864-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
УСТРОЙСТВА КОМПЛЕКТНЫЕ НИЗКОВОЛЬТНЫЕ
РАСПРЕДЕЛЕНИЯ И УПРАВЛЕНИЯ
ЧАСТЬ 3
ДОПОЛНИТЕЛЬНЫЕ ТРЕБОВАНИЯ К УСТРОЙСТВАМ РАСПРЕДЕЛЕНИЯ
И УПРАВЛЕНИЯ, ПРЕДНАЗНАЧЕННЫМ ДЛЯ ЭКСПЛУАТАЦИИ В МЕСТАХ,
ДОСТУПНЫХ НЕКВАЛИФИЦИРОВАННОМУ ПЕРСОНАЛУ, И МЕТОДЫ ИСПЫТАНИЙ
Low-voltage switchgear and controlgear assemblies.
Part 3. Particular requirements for low-voltage switchgear
and controlgear assemblies intended to be installed
in places where unskilled persons have access
for their use. Distribution boards
(IEC 60439-3:2001, IDT)
ГОСТ IEC 60439-3-2012
Группа Е71
МКС 29.240.30
Дата введения
1 января 2014 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные. Правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "Всероссийский научно-исследовательский и конструкторско-технологический институт низковольтной аппаратуры (ООО "ВНИИэлектроаппарат").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 42-2012 от 15 ноября 2012 г.).
За принятие стандарта проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 04-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 864-ст межгосударственный стандарт ГОСТ IEC 60439-3-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
Настоящий стандарт является идентичным по отношению к международному стандарту IEC 60439-3:2001 "Low-voltage switchgear and controlgear assemblies. Part 3. Particular requirements for low-voltage switchgear and controlgear assemblies intended to be installed in places where unskilled persons have access for their use. Distribution boards" (МЭК 60439-3:2001 "Устройства комплектные низковольтные распределения и управления. Часть 3. Дополнительные требования к устройствам распределения и управления, предназначенным для эксплуатации в местах, доступных неквалифицированному персоналу, и методы испытаний") с дополнением.
Стандарт подготовлен на основе ГОСТ Р 51321.3-2009 (МЭК 60439-3:2001).
5. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
1. Общие положения
1.1. Область применения и назначения
Примечание заменить следующим текстом:
В настоящем стандарте сформулированы дополнительные требования к стационарным распределительным щитам (далее - РЩ) в оболочках, для низковольтных комплектных устройств (далее - НКУ), прошедших типовые испытания (далее - ПИ НКУ), содержащим защитные устройства, эксплуатируемым внутри помещений и предназначенным для применения в бытовых условиях, или применения в других местах, доступных неквалифицированному персоналу. РЩ могут также включать устройства управления и/или сигнализации. Они предназначены для эксплуатации на переменном токе при напряжении относительно земли не более 300 В. Номинальный ток каждой выходной цепи, содержащей устройства для защиты от коротких замыканий, не превышает 125 А при полной входной нагрузке не более 250 А.
Примечание. Номинальное напряжение относительно земли в системе IT берут в качестве паспортного напряжения системы.
Неквалифицированный персонал обычно имеет доступ к таким НКУ, например, при коммутационных операциях и замене плавких вставок.
2. Термины и определения
2.1. Общие термины и определения
2.1.1.2. НКУ распределения и управления, прошедшее частичные типовые испытания (ЧИ НКУ)
Не применяют.
2.1.9. Состояние испытания
Не применяют.
2.1.12. Распределительный щит: НКУ, содержащее коммутационные или защитные устройства (например, предохранители или малогабаритные автоматические выключатели), соединенные с одной или более выходными цепями и питаемые одной или более входными цепями, а также выводы для нейтрального проводника и проводников цепей защиты. Кроме того, оно может содержать устройства сигнализации и другие устройства управления. Средства для разъединения могут быть в составе щита либо предусмотрены отдельно.
2.2. Конструкция НКУ
2.2.7. Выдвижная часть
Не применяют.
2.2.8. Присоединенное положение
Не применяют.
2.2.9. Испытательное положение
Не применяют.
2.2.10. Отсоединенное (изолированное) положение
Не применяют.
2.3. Конструктивные исполнения НКУ
2.3.1. Открытое НКУ
Не применяют.
2.3.2. НКУ, защищенное с передней стороны
Не применяют.
2.3.3.3. Пультовое НКУ
Не применяют.
2.3.4. Система сборных шин (шинопровод)
Не применяют.
2.4. Элементы конструкции НКУ
2.4.18. Части декоративного назначения: части, служащие исключительно для придания НКУ эстетичного внешнего вида и не предназначенные для выполнения электрической или механической защиты.
2.5. Условия установки НКУ
2.5.4. Передвижное НКУ
Не применяют.
2.7. Проходы внутри НКУ
Не применяют.
3. Классификация
Исключить:
- возможности перемещения (см. 2.5.3 и 2.5.4);
- виду внутреннего разделения (см. 7.7);
- типам электрических соединений функциональных блоков (см. 7.11).
4. Электрические характеристики НКУ
4.2. Номинальный ток (цепи НКУ)
Номер подраздела 4.2 заменить на 4.2.1.
Дополнить новым пунктом:
4.2.2. Номинальный ток распределительного щита: ток, установленный изготовителем в качестве номинального тока входной цепи или цепей. Если входных цепей более одной, то номинальный ток распределительного щита - это арифметическая сумма номинальных токов входных цепей, предназначенных для одновременного функционирования. При проведении испытаний в соответствии с 8.2.1 прохождение тока не должно приводить к превышению температуры частей НКУ выше предельных значений, установленных в 7.3.
4.7. Номинальный коэффициент одновременности
