"ГОСТ Р 55006-2012. Национальный стандарт Российской Федерации. Стационарные дизельные и газопоршневые электростанции с двигателями внутреннего сгорания. Общие технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

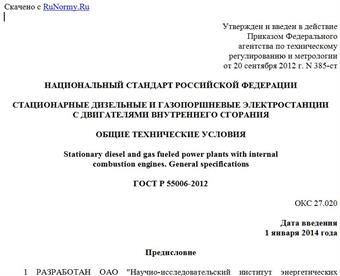

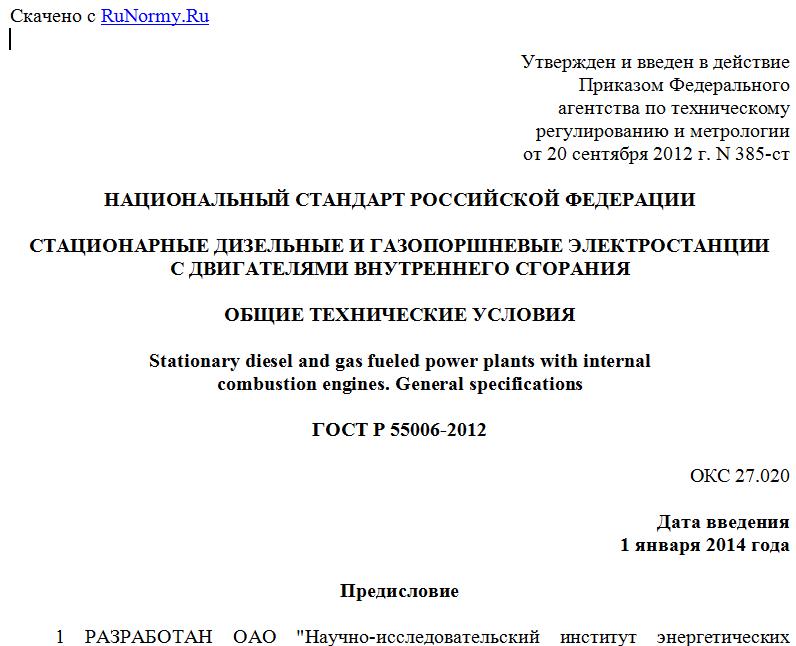

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 сентября 2012 г. N 385-ст

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

СТАЦИОНАРНЫЕ ДИЗЕЛЬНЫЕ И ГАЗОПОРШНЕВЫЕ ЭЛЕКТРОСТАНЦИИ
С ДВИГАТЕЛЯМИ ВНУТРЕННЕГО СГОРАНИЯ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Stationary diesel and gas fueled power plants with internal
combustion engines. General specifications

ГОСТ Р 55006-2012

ОКС 27.020

Дата введения
1 января 2014 года

Предисловие

1 РАЗРАБОТАН ОАО "Научно-исследовательский институт энергетических сооружений" (ОАО НИИЭС) совместно с ЗАО "Федеральный учебный межвузовский научно-производственный центр" (ЗАО "ФУМНПЦ")
2 ВНЕСЕН Подкомитетом ПК-5 "Многофункциональные энерготехнологические комплексы" технического комитета ТК 330 "Процессы, оборудование и энергетические системы на основе возобновляемых источников энергии" Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 сентября 2012 г. N 385-ст
4 ВВЕДЕН ВПЕРВЫЕ

Правила применения настоящего стандарта установлены ГОСТ Р 1.0-2012 (раздел 8).
Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru)

1 Область применения

Настоящий стандарт распространяется на стационарные дизельные и газопоршневые электростанции (далее - электростанции) установленной мощностью до 30000 кВт, мощностью отдельных электроагрегатов от 60 до 5000 кВт, предназначенные для эксплуатации в электрических сетях общего назначения.
Стандарт не распространяется на электростанции, работающие на ядерном, химическом, биологическом топливе, а также на электростанции, являющиеся объектами военного назначения.
Требования настоящего стандарта распространяются на расположенные на территории Российской Федерации предприятия, организации, региональные и другие объединения (далее - предприятия) независимо от форм собственности и подчинения. Настоящий стандарт также предназначен для применения органами управления Российской Федерации, имеющими прямое отношение к созданию и эксплуатации электростанций.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 1.2-2004 Стандартизация в Российской Федерации. Стандарты национальные Российской Федерации. Правила разработки, утверждения, обновления и отмены
ГОСТ Р 1.4-2004 Стандартизация в Российской Федерации. Стандарты организаций. Общие положения
ГОСТ 2.601-2006 Единая система конструкторской документации. Эксплуатационные документы
ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ 12.1.003-83 Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.012-2004 Система стандартов безопасности труда. Вибрационная безопасность. Общие требования
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.049-80 Система стандартов безопасности труда. Оборудование производственное. Общие эргономические требования
ГОСТ 12.4.040-78 Система стандартов безопасности труда. Органы управления производственным оборудованием. Обозначения
ГОСТ 10032-80 Дизель-генераторы стационарные, передвижные, судовые вспомогательные. Технические требования к автоматизации
ГОСТ 10150-88 Двигатели судовые, тепловозные и промышленные. Общие технические условия
ГОСТ 11828-86 Машины электрические вращающиеся. Общие методы испытаний
ГОСТ 14228-80 Дизели и газовые двигатели автоматизированные. Классификация по объему автоматизации
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 14965-80 Генераторы трехфазные синхронные мощностью свыше 100 кВт. Общие технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15543-70 Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды
ГОСТ 16556-81 Заземлители для передвижных электроустановок. Общие технические условия
ГОСТ 17516-72 Изделия электротехнические. Условия эксплуатации в части воздействия механических факторов внешней среды
ГОСТ 19431-84 Энергетика и электрификация. Термины и определения
ГОСТ 21130-75 Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 22407-85 Машины электрические вращающиеся от 63 до 355-го габарита включительно. Генераторы синхронные явнополюсные общего назначения. Общие технические условия
ГОСТ 23162-78 Электроагрегаты и передвижные электростанции с двигателями внутреннего сгорания. Система условных обозначений
ГОСТ 24297-87 Входной контроль продукции. Основные положения
ГОСТ 26363-84 Электроагрегаты и передвижные электростанции с двигателями внутреннего сгорания. Правила маркировки, упаковки, транспортирования и хранения
ГОСТ 26691-85 Теплоэнергетика. Термины и определения
ГОСТ 27482-87 Устройства выходные для отбора электрической энергии электроагрегатов и передвижных электростанций с двигателями внутреннего сгорания. Типы и основные параметры
ГОСТ Р 53176-2008 Установки электрогенераторные с бензиновыми, дизельными и газовыми двигателями внутреннего сгорания. Показатели надежности. Требования и методы испытаний
ГОСТ Р 53178-2008 Установки электрогенераторные с бензиновыми, дизельными и газовыми двигателями внутреннего сгорания. Методы испытаний
ГОСТ Р 55231-2012 Системы автоматического регулирования частоты вращения (САРЧ) судовых, тепловозных и промышленных двигателей внутреннего сгорания. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта, с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта, с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте использованы термины с соответствующими определениями в соответствии с ГОСТ 19431, ГОСТ 26691.

4 Классификация

Дизельные электростанции подразделяют в соответствии с таблицей 1.

Таблица 1

Признаки классификации Классификация
По способу охлаждения первичного двигателя С воздушной системой охлаждения
С водовоздушной (радиаторной) системой охлаждения
По числу входящих в состав электроагрегатов или других источников электрической энергии Одноагрегатные
Многоагрегатные, в том числе комбинированные

5 Основные параметры и размеры

5.1 Основные номинальные параметры электростанций должны соответствовать значениям, приведенным в таблице 2.

Таблица 2

Напряжение, В Частота, Гц Мощность, кВт
230 400 8, 16, 30, 60, 100, 200
50 8, 16, 30, 60
400 8, 16, 30, 60, 100, 200, 315, 500, 1000
400 60, 100, 200
6300 50 1000
10500 1000

Примечание - Основные номинальные параметры электростанции мощностью свыше 1000 кВт устанавливают в техническом задании на их разработку и указывают в технических условиях на электростанции конкретного типа.

5.2 Номинальный коэффициент мощности электростанций при индуктивной нагрузке должен быть равен 0,8.
5.3 Номинальную частоту вращения валов генераторов электростанций следует выбирать из ряда 8,33 <*>; 12,5 <*>; 16,7 <*>; 25,0; 33,3; 50,0 с-1 (500 <*>, 750 <*>, 1000 <*>, 1500, 2000, 3000 об/мин).
--------------------------------
<*> Для электростанций мощностью от 315 кВт и выше.

5.4 Удельные объемы, удельные массы, удельные расходы топлива относительно номинальной мощности, а также масса и габаритные размеры должны быть
