"ГОСТ Р 51324.1-2012 (МЭК 60669-1:2007). Национальный стандарт Российской Федерации. Выключатели для бытовых и аналогичных стационарных электрических установок. Часть 1. Общие требования"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать
Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 ноября 2012 г. N 815-ст

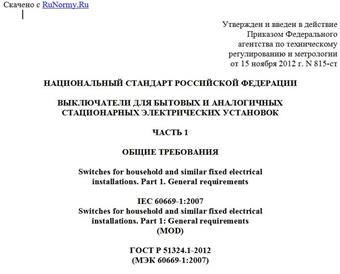

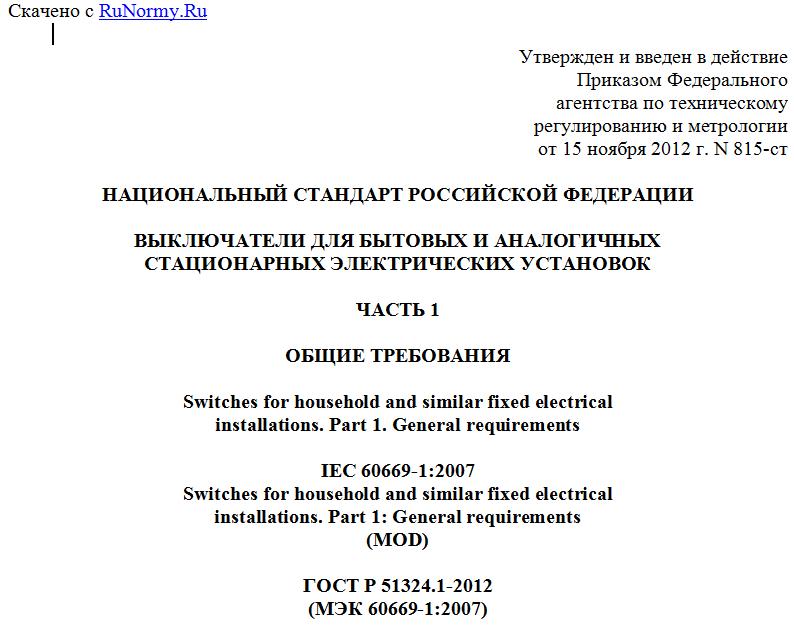

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ВЫКЛЮЧАТЕЛИ ДЛЯ БЫТОВЫХ И АНАЛОГИЧНЫХ
СТАЦИОНАРНЫХ ЭЛЕКТРИЧЕСКИХ УСТАНОВОК

ЧАСТЬ 1

ОБЩИЕ ТРЕБОВАНИЯ

Switches for household and similar fixed electrical
installations. Part 1. General requirements

IEC 60669-1:2007
Switches for household and similar fixed electrical
installations. Part 1: General requirements
(MOD)

ГОСТ Р 51324.1-2012
(МЭК 60669-1:2007)

Группа Е71

ОКС 29.120.40

ОКП 34 6400

Дата введения
1 января 2014 года

Предисловие

1. Подготовлен Автономной некоммерческой организацией "Научно-технический центр "Энергия" (АНО "НТЦ "Энергия") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 331 "Низковольтная коммутационная аппаратура и комплектные устройства распределения, защиты, управления и сигнализации".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 ноября 2012 г. N 815-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60669-1:2007 "Выключатели для бытовых и аналогичных стационарных электрических установок. Часть 1. Общие требования" (IEC 60669-1:2007 "Switches for household and similar fixed electrical installations. Part 1: General requirements").
При этом разделы 1 - 26 и Приложения A и B полностью идентичны.
Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, используемым в настоящем стандарте в качестве нормативных ссылок, приведены в Приложении ДА.
5. Взамен ГОСТ Р 51324.1-2005 (МЭК 60669-1:2000).

Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (gost.ru).

Введение

Настоящий стандарт представляет собой аутентичный текст международного стандарта МЭК 60669-1:2007 "Выключатели для бытовых и аналогичных стационарных электрических установок. Часть 1 - Общие требования".
В настоящем стандарте раздел "Нормативные ссылки" изложен в соответствии с ГОСТ Р 1.5-2004 и выделен курсивом. В тексте соответствующие ссылки, а также отдельные поясняющие записи, отсутствующие в международном стандарте, выделены курсивом.
Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, используемым в настоящем стандарте в качестве нормативных ссылок, приведены в Приложении ДА.
Сведения о ссылочных международных стандартах, не введенных в качестве национальных или при отсутствии соответствующих национальных стандартов, приведены в Приложении "Библиография".
Разработка настоящего стандарта вызвана изменениями, внесенными в международный стандарт МЭК 60669-1:2007, и его последующим переизданием.
Настоящий стандарт может быть использован при оценке соответствия переключателей требованиям технических регламентов.

1. Область применения

Настоящий стандарт распространяется на выключатели общего назначения, приводимые в действие вручную (далее - выключатели), предназначенные для бытовых и аналогичных стационарных электрических установок только переменного тока на номинальное напряжение не более 440 В и номинальный ток не более 63 А при установке внутри и вне помещений.
Для выключателей с безвинтовыми зажимами номинальный ток ограничивается значением 16 А.
Настоящий стандарт распространяется на выключатели, предназначенные для управления в нормальных условиях эксплуатации:
- цепями нагрузки ламп накаливания;
- цепями нагрузки люминесцентных ламп (в том числе дросселей стартеров люминесцентных ламп);
- цепями в основном активной нагрузки с коэффициентом мощности не менее 0,95;
- однофазными цепями нагрузки двигателей на номинальный ток до 10 А с коэффициентом мощности не менее 0,6;
- комбинированными вышеперечисленными цепями.
Примечания
1. Область распространения стандарта на выключатели на номинальное напряжение свыше 440 В - в стадии рассмотрения.
2. Повышение номинального тока свыше 10 А для управления электродвигателями - на рассмотрении.
3. В настоящее время выключатели на номинальный ток свыше 10 А приравнивают к выключателям на 10 А для управления электродвигателями.

Настоящий стандарт также распространяется на монтажные коробки для выключателей, за исключением монтажных коробок для выключателей скрытой установки.
Примечание 4. Общие требования к монтажным коробкам для выключателей скрытой установки приведены в ГОСТ Р 50827.1.

Настоящий стандарт также распространяется на:
- выключатели с сигнальными лампами;
- выключатели с дистанционным электромагнитным управлением (специальные требования изложены в соответствующей части серии стандартов ГОСТ Р 51324);
- выключатели с устройством задержки времени (специальные требования изложены в соответствующей части серии стандартов ГОСТ Р 51324);
- комбинации выключателей с другими функциями (за исключением выключателей, комбинируемых с плавкими предохранителями);
- электронные выключатели (специальные требования изложены в соответствующей части серии стандартов ГОСТ Р 51324);
- выключатели, оснащенные деталями для вывода и удержания гибких кабелей (см. Приложение B);
- разъединяющие выключатели (специальные требования изложены в соответствующей части серии стандартов ГОСТ Р 51324).
Примечание 5. Минимальная длина гибких кабелей для таких выключателей регламентируется национальными стандартами.

Выключатели, удовлетворяющие требованиям настоящего стандарта, могут использоваться при температуре окружающей среды, обычно не превышающей 25 °C, но иногда достигающей 35 °C.
Примечание 6. Выключатели, удовлетворяющие требованиям настоящего стандарта, могут быть установлены на оборудовании только таким образом и в таком месте, которые бы исключали возможность повышения температуры окружающей среды свыше 35 °C.

В местах с особыми условиями, например на средствах водного и сухопутного транспорта, или во взрывоопасных местах используют выключатели специальной конструкции.

2. Нормативные ссылки

В настоящем стандарте используются нормативные ссылки на следующие стандарты:
ГОСТ Р 50043.1-92 (МЭК 60998-1-1990) Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 1. Общие требования
ГОСТ Р 50043.2-92 (МЭК 60998-2-1-1990) Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-1. Частные требования для соединительных устройств с винтовыми зажимами
ГОСТ Р 50043.3-2000 (МЭК 60998-2-2-91) Соединительные устройства для низковольтных цепей бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к безвинтовым контактным зажимам для присоединения медных проводников
ГОСТ Р 50532-93 (МЭК 212-71) Стандартные условия применения твердых электроизоляционных материалов до и во время испытания
ГОСТ Р 50827.1-2009 (МЭК 60670:2002) Коробки и корпусы для электрических аппаратов, устанавливаемые в стационарные электрические установки бытового и аналогичного назначения. Общие требования
ГОСТ Р 51324 (МЭК 60669) Выключатели для бытовых и аналогичных стационарных электрических установок
ГОСТ Р 51686.1-2000 (МЭК 60999-1-99) Соединительные устройства. Требования к контактным зажимам. Часть 1. Требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 0,2 до 35 мм2
ГОСТ Р 51686.2-2000 (МЭК 60999-2-95) Соединительные устройства. Требования безопасности к контактным зажимам. Часть 2. Дополнительные требования к винтовым и безвинтовым контактным зажимам для соединения медных проводников с номинальным сечением от 35 до 300 мм2.
ГОСТ Р МЭК 60227-4-2002 (МЭК 60227-4-92) Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Кабели в оболочке для стационарной прокладки
ГОСТ Р МЭК 60227-5-2002 (МЭК 60227-5:1997) Кабели с поливинилхлоридной изоляцией на номинальное напряжение до 450/750 В включительно. Часть 5. Гибкие кабели (шнуры)
ГОСТ Р МЭК 60245-4-2008 (МЭК 60245-4:1994) Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Часть 4. Шнуры и гибкие кабели
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 24622-91 (ИСО 2039-2-87) Пластмассы. Измерение твердости. Часть 2. Твердость по Роквеллу
ГОСТ 27473-87 (МЭК 112-79) Материалы электроизоляционные твердые. Метод определения сравнительного и контрольного индексов трекингостойкости во влажной среде
ГОСТ 27483-87 (МЭК 695-2-1-80) Испытания на пожароопасность. Методы испытаний. Испытание нагретой проволокой
ГОСТ 28312-89 (МЭК 60417-73) Аппаратура радиоэлектронная профессиональная. Условные графические обозначения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего
