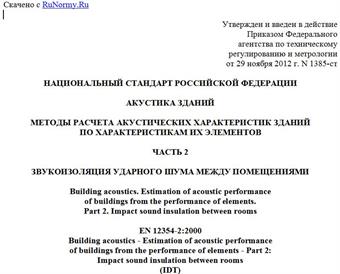

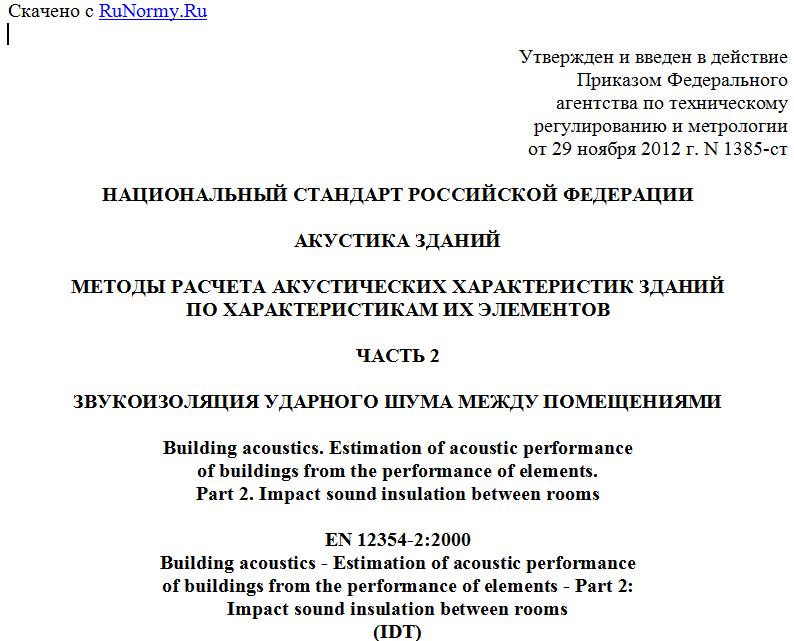

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 29 ноября 2012 г. N 1385-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АКУСТИКА ЗДАНИЙ
МЕТОДЫ РАСЧЕТА АКУСТИЧЕСКИХ ХАРАКТЕРИСТИК ЗДАНИЙ
ПО ХАРАКТЕРИСТИКАМ ИХ ЭЛЕМЕНТОВ
ЧАСТЬ 2
ЗВУКОИЗОЛЯЦИЯ УДАРНОГО ШУМА МЕЖДУ ПОМЕЩЕНИЯМИ
Building acoustics. Estimation of acoustic performance
of buildings from the performance of elements.
Part 2. Impact sound insulation between rooms
EN 12354-2:2000
Building acoustics - Estimation of acoustic performance
of buildings from the performance of elements - Part 2:
Impact sound insulation between rooms
(IDT)
ГОСТ Р ЕН 12354-2-2012
МКС 91.120.20:13.140
Дата введения
1 декабря 2013 года
Предисловие
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-исследовательский центр контроля и диагностики технических систем" (АНО "НИЦ КД") на основе собственного аутентичного перевода на русский язык европейского регионального стандарта, указанного в пункте 4
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 358 "Акустика"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 29 ноября 2012 г. N 1385-ст
4 Настоящий стандарт идентичен европейскому региональному стандарту ЕН 12354-2:2000 "Акустика зданий. Оценка акустических характеристик зданий по характеристикам элементов. Часть 2. Звукоизоляция ударного шума между помещениями" (EN 12354-2:2000 "Building acoustics - Estimation of acoustic performance of buildings from the performance of elements - Part 2: Impact sound insulation between rooms").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет (gost.ru)
1. Область применения
Настоящий стандарт устанавливает расчетные методы оценки звукоизоляции ударного шума, распространяющегося в зданиях между помещениями, прежде всего на основе результатов измерений, характеризующих прямую или косвенную передачу звука (далее - звукопередача) строительными элементами, а также на основе теории распространения звука в строительных конструкциях.
Основной расчет выполняют в частотных полосах, по значениям характеристик в которых рассчитывают оценку одним числом акустических характеристик зданий. Упрощенная модель, имеющая ограниченную область применения, непосредственно следует из данной оценки на основе оценок для строительных элементов.
Настоящий стандарт устанавливает основные принципы построения расчетных схем, определяет область их применения с соответствующими ограничениями, устанавливает перечень используемых величин. Стандарт предназначен для экспертов в области акустики и служит основой для разработки документов и программных средств для специалистов в строительстве с учетом региональных требований.
В расчетных моделях используются связи расчетных значений с измеряемыми величинами, определяющими характеристики строительных элементов. В настоящем стандарте указаны ограничения по применению рассматриваемых расчетных моделей. Пользователям, однако, следует знать о существовании других моделей расчета, имеющих иные области применения и ограничения.
Расчетные модели основаны на опыте прогнозирования акустических характеристик жилых помещений, но они могут использоваться также для других типов зданий при условии, что строительные системы и размеры элементов не слишком отличаются от применяемых в жилых зданиях.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Недатированную ссылку относят к последней редакции ссылочного стандарта, включая его изменения.
ЕН ИСО 140-1 <*> Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 1. Требования к лабораторному испытательному оборудованию с подавлением побочных путей распространения звука (EN ISO 140-1, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 1: Requirements for laboratory test facilities with suppressed flanking transmission)
ЕН ИСО 140-3 <*> Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 3. Лабораторные измерения звукоизоляции воздушного шума элементами зданий (EN ISO 140-3, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 3: Laboratory measurement of airborne sound insulation of building elements)
ЕН ИСО 140-6 <*> Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 6. Лабораторные измерения звукоизоляции ударного шума полами (EN ISO 140-6, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 6: Laboratory measurements of impact sound insulation of floors)
ЕН ИСО 140-7 Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 7. Измерение звукоизоляции ударного шума полами в натурных условиях (EN ISO 140-7, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 7: Field measurements of impact sound insulation of floors)
ЕН ИСО 140-8 <*> Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 8. Лабораторные измерения снижения передачи ударного шума напольными покрытиями на тяжелом стандартном полу (EN ISO 140-8, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 8: Laboratory measurements of the reduction of transmitted impact noise by floor coverings on a heavyweight standard floor)
--------------------------------
<*> Серия европейских стандартов ЕН ИСО 140 (части 1, 3, 6, 8) отменены с заменой на серию стандартов ЕН ИСО 10140 (части 1 - 5). Если требования отмененных ссылочных стандартов эквивалентны требованиям заменяющих стандартов, то последние указаны далее в сносках.
ЕН ИСО 140-12 <**> Акустика. Измерение звукоизоляции зданий и строительных элементов. Часть 12. Лабораторные измерения звукоизоляции распространяющегося между помещениями воздушного и ударного шума фальшполом (EN ISO 140-12, Acoustics - Measurement of sound insulation in buildings and of building elements - Part 12: Laboratory measurement of room-to-room airborne and impact sound insulation of an access floor)
--------------------------------
<**> Европейский стандарт ЕН ИСО 140-12:2000 отменен с заменой на ЕН ИСО 10848-2:2006.
ЕН ИСО 717-1 Акустика. Нормирование звукоизоляции зданий и строительных элементов. Часть 1. Звукоизоляция воздушного шума (EN ISO 717-1, Acoustics - Rating of sound insulation in buildings and of building elements - Part 1: Airborne sound insulation)
ЕН ИСО 717-2 Акустика. Нормирование звукоизоляции зданий и строительных элементов. Часть 2. Звукоизоляция ударного шума (EN ISO 717-2, Acoustics - Rating of sound insulation in buildings and of building elements - Part 2: Impact sound insulation)
ЕН 12354-1:2000 Акустика зданий. Методы расчета акустических характеристик зданий по характеристикам их элементов. Часть 1. Звукоизоляция воздушного шума между помещениями (EN 12354-1:2000, Building acoustics - Estimation of acoustic performance of buildings from the performance of elements - Part 1: Airborne sound insulation between rooms)
ЕН ИСО 10848-1:2006 Акустика. Лабораторные измерения косвенной передачи воздушного и ударного шума между смежными помещениями. Часть 1. Основные положения (EN ISO 10848-1:2006, Acoustics - Laboratory measurement of the flanking transmission of airborne and impact sound between adjoining rooms - Part 1: Frame document)
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1 Величины, характеризующие акустические свойства зданий
Звукоизоляция ударного шума между помещениями в соответствии с ЕН ИСО 140-7 выражается двумя взаимосвязанными величинами. Данные величины определяют в полосах частот (третьоктавных или октавных), по которым в соответствии с ЕН ИСО 717-2 определяют оценку одним числом, например , или .
3.1.1 приведенный фактический уровень звукового давления ударного шума (normalized impact sound pressure level) , дБ: Уровень звукового давления ударного шума с учетом косвенной звукопередачи и поправки на эквивалентную площадь звукопоглощения приемного помещения <*>, рассчитываемый по формуле
(1)
где Li - средний уровень звукового давления ударного шума в приемном помещении, дБ;
A - эквивалентная площадь звукопоглощения приемного помещения, м2;
A0 - стандартная эквивалентная площадь звукопоглощения (для жилых помещений A0 = 10 м2).
Примечание - Данные величины определяют в соответствии с ЕН ИСО 140-7.
--------------------------------
<*> Помещение, в котором расположен источник шума, называют помещением источника. Помещение, в котором контролируют (измеряют) уровень шума, называют приемным помещением. Стену (пол или потолок), отделяющую приемное помещение от помещения источника, называют разделительным элементом.
3.1.2 стандартизованный фактический уровень звукового давления ударного шума (standardized impact sound pressure level) , дБ: Уровень звукового давления ударного шума с учетом косвенной звукопередачи, соответствующий времени реверберации приемного помещения, рассчитываемый по формуле
(2)
где T - время реверберации приемного помещения, с;
T0 - стандартное время реверберации (для жилых помещений T0 = 0,5 с).
Примечание - Данные величины определяют в соответствии с ЕН ИСО 140-7.
