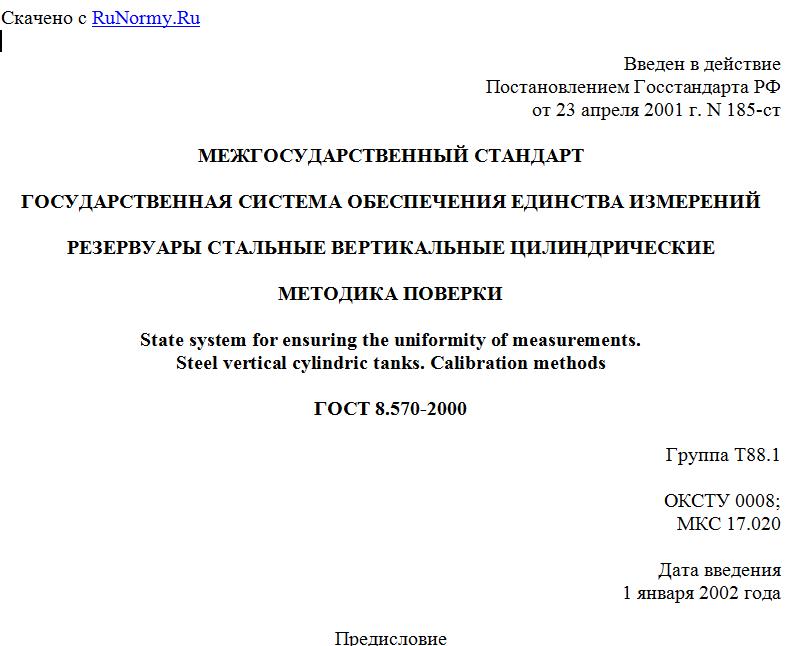

Введен в действие
Постановлением Госстандарта РФ
от 23 апреля 2001 г. N 185-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
РЕЗЕРВУАРЫ СТАЛЬНЫЕ ВЕРТИКАЛЬНЫЕ ЦИЛИНДРИЧЕСКИЕ
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Steel vertical cylindric tanks. Calibration methods
ГОСТ 8.570-2000
Группа Т88.1
ОКСТУ 0008;
МКС 17.020
Дата введения
1 января 2002 года
Предисловие
1. Разработан Государственным научным метрологическим центром - Всероссийским научно-исследовательским институтом расходометрии (ГНМЦ-ВНИИР) Госстандарта России.
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 17 от 22 июня 2000 г.).
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдовастандарт
Российская Федерация Госстандарт России
Республика Таджикистан Таджикгосстандарт
Туркменистан Главгосинспекция "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
3. В стандарте полностью учтены требования международной рекомендации МОЗМ Р-71.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 23 апреля 2001 г. N 185-ст межгосударственный стандарт ГОСТ 8.570-2000 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г.
5. Взамен МИ 1823-87.
1. Область применения
Настоящий стандарт распространяется на стальные вертикальные цилиндрические резервуары (далее - резервуары) вместимостью от 100 до 100000 м3, используемые для определения объема нефти и нефтепродуктов при проведении государственных учетных операций и для их хранения, при осуществлении торговли и товарообменных операций с нефтью и нефтепродуктами и устанавливает методику первичной, периодической и внеочередной поверок.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.0.004-90. Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.011-78 <1>. Система стандартов безопасности труда. Смеси взрывоопасные. Классификация и методы испытаний
--------------------------------
<1> На территории Российской Федерации действуют ГОСТ Р 51330.2-99, ГОСТ Р 51330.5-99, ГОСТ Р 51330.11-99, ГОСТ Р 51330.19-99.
ГОСТ 12.4.087-84. Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия
ГОСТ 12.4.099-80. Комбинезоны женские для защиты от нетоксичной пыли, механических воздействий и общих производственных загрязнений. Технические условия
ГОСТ 12.4.100-80. Комбинезоны мужские для защиты от нетоксичной пыли, механических воздействий и общих производственных загрязнений. Технические условия
ГОСТ 12.4.131-83. Халаты женские. Технические условия
ГОСТ 12.4.132-83. Халаты мужские. Технические условия
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 2405-88. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 2517-85. Нефть и нефтепродукты. Методы отбора проб
ГОСТ 2874-82 <2>. Вода питьевая. Гигиенические требования и контроль за качеством
--------------------------------
<2> На территории Российской Федерации действует ГОСТ Р 51232-98.
ГОСТ 3900-85. Нефть и нефтепродукты. Методы определения плотности
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 8509-93. Уголки стальные горячекатаные равнополочные. Сортамент
ГОСТ 10528-90. Нивелиры. Общие технические условия
ГОСТ 10529-96. Теодолиты. Общие технические условия
ГОСТ 13837-79. Динамометры общего назначения. Технические условия
ГОСТ 18481-81. Ареометры и цилиндры стеклянные. Общие технические условия
ГОСТ 28498-90. Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.
3. Определения
В настоящем стандарте применяются следующие термины с соответствующими определениями:
3.1. Поверка резервуара: совокупность операций, выполняемых организациями национальной (государственной) метрологической службы или аккредитованными на право поверки метрологическими службами юридических лиц с целью подтверждения соответствия резервуаров метрологическим требованиям.
Градуировочная таблица - зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры. Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема жидкости в нем.
3.2. Резервуар вертикальный стальной: стальной сосуд в виде стоящего цилиндра с днищем, стационарный с кровлей или плавающей крышей, применяемый для хранения и измерений объема жидкостей.
3.3. Плавающее покрытие: плавающая крыша (или понтон), находящаяся внутри резервуара на поверхности жидкости, предназначенная для сокращения потерь ее от испарения и исключения возможности возникновения взрыва и пожара.
3.4. Градуировка резервуара: операция по установлению зависимости вместимости резервуара от уровня его наполнения, выполняемая организациями национальной (государственной) метрологической службы или аккредитованными на право поверки метрологическими службами юридических лиц при выпуске из производства, после ремонта и при эксплуатации.
3.5. Вместимость резервуара: внутренний объем резервуара, который может быть наполнен жидкостью до определенного уровня.
3.6. Номинальная вместимость резервуара: вместимость резервуара, соответствующая максимальному уровню наполнения его, установленная нормативным документом на вертикальный резервуар конкретного типа.
3.7. Действительная (фактическая) вместимость резервуара: вместимость резервуара, установленная при его поверке.
3.8. Дозовая вместимость резервуара: объем жидкости в резервуаре, соответствующий уровню налитых в него доз жидкости.
3.9. Посантиметровая вместимость резервуара: объем жидкости в резервуаре, соответствующий уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.
3.10. Коэффициент вместимости: вместимость приходящаяся на 1 мм высоты наполнения.
3.11. Точка касания днища грузом рулетки: точка на днище резервуара или на опорной плите (при наличии), которой касается груз измерительной рулетки при измерении базовой высоты резервуара и от которой проводят измерение уровня нефти и нефтепродуктов и воды при эксплуатации резервуара. Она является исходной точкой при составлении градуировочной таблицы резервуара.
3.12. Базовая высота резервуара: расстояние по вертикали от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка
3.13. Уровень жидкости (высота наполнения): расстояние по вертикали между свободной поверхностью жидкости, находящейся в резервуаре, и плоскостью, принятой за начало отсчета.
3.14. Исходный уровень: уровень жидкости в резервуаре, соответствующий высоте "мертвой" полости.
3.15. "Мертвая" полость резервуара: нижняя часть резервуара, из которой нельзя выбрать жидкость, используя приемно-раздаточный патрубок (приемно-раздаточное устройство).
3.16. "Мертвый" остаток: объем жидкости, находящейся в "мертвой" полости резервуара.
3.17. Поверочная жидкость: жидкость, применяемая при поверке резервуара объемным методом. В качестве поверочной жидкости применяют: воду по ГОСТ 2874, нефть и светлые нефтепродукты (далее - нефтепродукты).
Параметры поверочной жидкости должны соответствовать требованиям 5.3.2.4, 5.3.2.5.
Примечание. При применении для поверки резервуаров передвижных эталонных установок со сдвигом дозирования и проскоком в качестве поверочной жидкости используют только воду.
3.18. Жидкость при хранении: жидкость, для хранения которой предназначен поверяемый резервуар.
3.19. Степень наклона резервуара: величина , выражаемая через тангенс угла наклона, рассчитываемая по формуле
,
где - угол наклона резервуара в градусах.
3.20. Геометрический метод поверки резервуара: метод поверки резервуара, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.
3.21. Объемный динамический метод поверки резервуара: метод поверки, заключающийся в определении вместимости резервуара путем непрерывного наполнения его поверочной жидкостью и одновременных измерениях уровня, объема и температуры поверочной жидкости для каждого изменения уровня на 1 см (10
