Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 декабря 2011 г. N 1641-ст

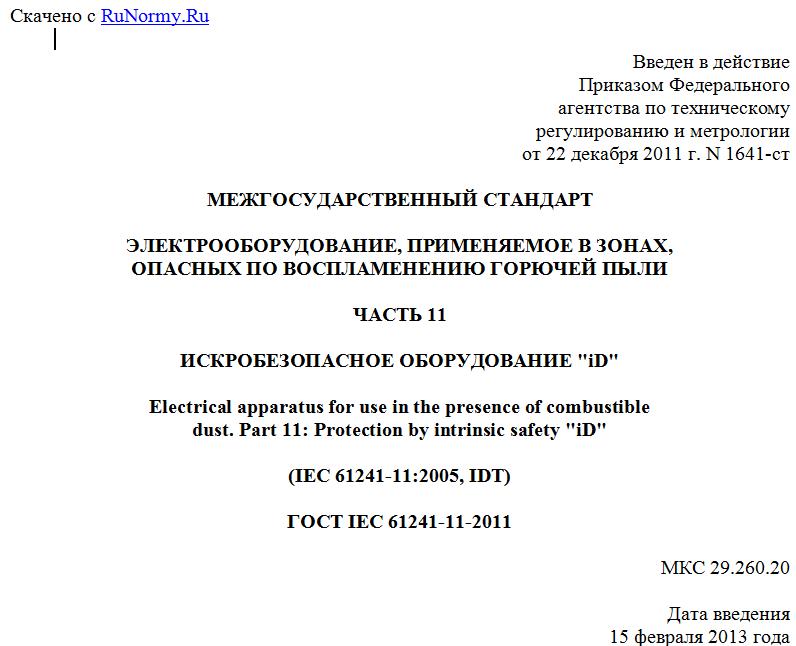

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЭЛЕКТРООБОРУДОВАНИЕ, ПРИМЕНЯЕМОЕ В ЗОНАХ,
ОПАСНЫХ ПО ВОСПЛАМЕНЕНИЮ ГОРЮЧЕЙ ПЫЛИ
ЧАСТЬ 11
ИСКРОБЕЗОПАСНОЕ ОБОРУДОВАНИЕ "iD"
Electrical apparatus for use in the presence of combustible
dust. Part 11: Protection by intrinsic safety "iD"
(IEC 61241-11:2005, IDT)
ГОСТ IEC 61241-11-2011
МКС 29.260.20
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. N 1641-ст межгосударственный стандарт ГОСТ IEC 61241-11-2011 введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 61241-11:2005. Electrical apparatus for use in the presence of combustible dust - Part 11: Protection by intrinsic safety "iD" (Электрооборудование, применяемое в зонах, опасных по воспламенению горючей пыли. Часть 11. Искробезопасное оборудование "iD").
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 61241-11-2009.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Введение
Большая часть пыли, генерируемой, перерабатываемой, используемой и присутствующей, является горючей. После воспламенения пыль горит быстро и имеет высокую степень взрывоопасности при соответствующей концентрации в воздухе. Часто возникает необходимость использовать электрооборудование в местах, опасных по воспламенению горючих веществ, и тогда должны быть приняты необходимые меры предосторожности, чтобы в достаточной мере гарантировать снижение вероятности воспламенения окружающей среды. В электрооборудовании источниками потенциального воспламенения являются электрические дуги, искровые разряды, раскаленные поверхности и разряды статического электричества.
Зоны, где пыль, летучие частицы и волокна в воздухе содержатся в опасных количествах, считают взрывоопасными и подразделяют на три класса в соответствии с уровнем риска.
Как правило, безопасность от взрыва горючей пыли обеспечивают двумя способами. Первый способ заключается в том, что электрооборудование располагают вне взрывоопасной зоны, второй - в том, что электрооборудование конструируют, устанавливают и поддерживают в соответствии с требованиями безопасности для области, в которой это электрооборудование должно быть размещено.
Горючая пыль может воспламеняться от электрооборудования в следующих случаях:
- если температура поверхности электрооборудования выше минимальной температуры самовоспламенения присутствующей пыли. Температура, при которой пыль воспламеняется, зависит от свойств пыли, от того, где пыль находится - в облаке или в слоях, от плотности слоя и размеров источника температуры;
- при образовании дуги или искр электрических частей (проводников, контактов, переключателей, щеток и т.д.);
- при накоплении электростатического заряда;
- при электромагнитном излучении;
- при механическом искрении или искрении при трении, накаливании.
Во избежание опасности воспламенения необходимо, чтобы:
- температура поверхностей, на которых присутствует пыль или которые могут взаимодействовать с облаком пыли, была ниже температурного предела согласно требованию настоящего стандарта;
- электрические искрящие элементы или части, имеющие температуру выше температурного предела, определенного в IEC 61241-14:
- находились в оболочке, предотвращающей доступ пыли;
- мощность электрических цепей была ограничена так, чтобы избежать электрических дуг, искрения или повышения температуры, приводящего к воспламенению горючей пыли;
- отсутствовали любые другие источники воспламенения.
Для защиты от воспламенения горючей пыли применяют несколько методов. Настоящий стандарт описывает характеристики и методики их применения. Для безопасного использования электрооборудования в зонах, опасных по воспламенению горючей пыли, важно, чтобы эти характеристики и методики соблюдались.
Соответствие настоящему стандарту обеспечит требуемый уровень безопасности при условии, что электрооборудование эксплуатируют в соответствии с заданными характеристиками, устанавливают и поддерживают в соответствии с правилами эксплуатации или требованиями, например, защиты от перегрузок тока, внутренних коротких замыканий и прочих нежелательных явлений. Важно, чтобы значения параметров и длительность воздействия нежелательных факторов были такими, которые не могут привести к повреждениям электрооборудования, например, установленного в системе, сконструированной в соответствии с требованиями стандарта IEC 60079-25 и установленного в соответствии с требованиями стандарта IEC 61241-14.
Необходимо соблюдать следующие требования:
- электрические цепи должны соответствовать требованиям к электрооборудованию группы IIB согласно стандарту IEC 60079-11 для предотвращения воспламенения от искрения;
- применяют IP 6X или герметизацию компаундом для защиты от пыли путей утечки и электрических зазоров. Следовательно, защита оболочкой или герметизация компаундом должна быть выше, чем защита согласно требованиям стандарта IEC 60079-11;
- энергия оборудования или его частей, не имеющих защиту оболочкой или герметизацией компаунда (например, неизолированный датчик), должна быть ограничена для предотвращения воспламенения слоя пыли от рассеивания энергии в пыль [согласование (притягивание) энергии электропроводящей пылью] и для предотвращения воспламенения из-за повышенной температуры поверхности компонентов;
- ограничение температуры всех открытых поверхностей оборудования или его частей, превышающей пределы ограничения энергии в соответствии с IEC 61241-0. Поверхность может быть поверхностью оболочки или компаунда.
1. Область применения
Настоящий стандарт устанавливает требования к конструкции и методам испытаний искробезопасного электрооборудования, предназначенного для применения в потенциально взрывоопасных пылевых средах (облака и слои пыли), а также связанного электрооборудования, предназначенного для подключения к искробезопасным цепям, которые находятся в таких средах.
Настоящий стандарт дополняет общие требования IEC 61241-0, за исключением требований, установленных в разделах и пунктах, приведенных ниже.
Электрооборудование, используемое в системах, должно соответствовать требованиям стандарта IEC 60079-25.
Если связанное электрооборудование имеет один из видов защиты, указанных в IEC 61241-0 или IEC 60079-0, то данное связанное электрооборудование должно соответствовать требованиям к данному виду взрывозащиты наряду с требованиями соответствующей части серии стандартов IEC 61241 или IEC 60079. Исключения для связанного электрооборудования, предназначенного для использования во взрывобезопасных средах и в других условиях, следует применять в сочетании с требованиями других видов защиты.
Таблица
-------------------------------------------T---------------T--------------¬
¦ Разделы и пункты IEC 61241-0 ¦Искробезопасное¦Связанное ¦
¦ ¦электрооборудо-¦электрообору- ¦
¦ ¦вание ¦дование ¦
+------------------------------------------+---------------+--------------+
¦4.1 Общие требования ¦Применяется ¦Применяется ¦
+------------------------------------------+---------------+--------------+
¦4.2 Принципы по конструированию ¦Применяется ¦Не применяется¦
¦ и испытаниям оборудования ¦ ¦ ¦
¦ для применения в зоне ¦ ¦ ¦
¦ класса 20 ¦ ¦ ¦
+------------------------------------------+---------------+--------------+
¦4.3 Открытие оболочек ¦Применяется ¦Не применяется¦
+------------------------------------------+---------------+--------------+
¦4.4 Условия окружающей среды ¦Применяется ¦Не применяется¦
