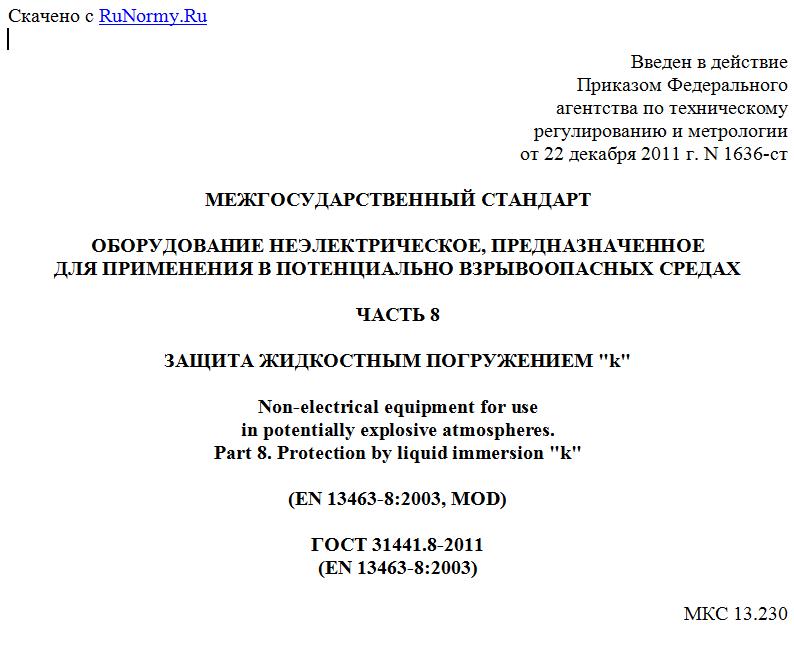

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 декабря 2011 г. N 1636-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОБОРУДОВАНИЕ НЕЭЛЕКТРИЧЕСКОЕ, ПРЕДНАЗНАЧЕННОЕ
ДЛЯ ПРИМЕНЕНИЯ В ПОТЕНЦИАЛЬНО ВЗРЫВООПАСНЫХ СРЕДАХ
ЧАСТЬ 8
ЗАЩИТА ЖИДКОСТНЫМ ПОГРУЖЕНИЕМ "k"
Non-electrical equipment for use
in potentially explosive atmospheres.
Part 8. Protection by liquid immersion "k"
(EN 13463-8:2003, MOD)
ГОСТ 31441.8-2011
(EN 13463-8:2003)
МКС 13.230
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономразвития Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Кыргызстан KG Кыргызстандарт
Российская Федерация RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. N 1636-ст межгосударственный стандарт ГОСТ 31441.8-2011 (EN 13463-8:2003) введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5. Настоящий стандарт модифицирован по отношению к региональному стандарту EN 13463-8:2003. Non-electrical equipment for use in potentially explosive atmospheres - Part 8: Protection by liquid immersion "k" (Неэлектрическое оборудование, предназначенное для применения в потенциально взрывоопасных средах. Часть 8. Защита жидкостным погружением "k") путем изменения содержания отдельных структурных элементов и дополнений, внесенных непосредственно в текст стандарта и выделенных курсивом, объяснение которых приведено во Введении к настоящему стандарту.
Степень соответствия - модифицированная (MOD).
Стандарт подготовлен на основе применения ГОСТ Р ЕН 13463-8-2009.
6. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемом информационном указателе "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в ежемесячно издаваемом информационном указателе "Национальные стандарты".
Введение
Настоящий стандарт модифицирован по отношению к региональному стандарту EN 13463-8:2003. Неэлектрическое оборудование, предназначенное для применения в потенциально взрывоопасных средах. Часть 8. Защита жидкостным погружением "k".
Стандарт EN 13463-8:2003, на основе которого разработан настоящий стандарт, включен в европейскую систему сертификации на основе Директивы ATEX 94/9 ЕС.
Настоящий стандарт полностью повторяет нумерацию и наименование пунктов стандарта EN 13463-8:2003.
Настоящий стандарт имеет следующие отличия от примененного регионального стандарта EN 13463-6:2005:
- нормативные ссылки на региональные стандарты EN 1127-1:2007, EN 1127-2:2002 и EN 60529 заменены соответственно на эквивалентные ГОСТ 31438.1-2011, ГОСТ 31438.2-2011 и ГОСТ 14254-96;
- категории оборудования и их обозначения заменены на уровни взрывозащиты оборудования и их обозначения;
- исключено справочное приложение ZA, информирующее о соответствии разделов регионального стандарта EN 13463-8:2003 европейской Директиве, что не является предметом межгосударственной стандартизации.
Настоящий стандарт устанавливает требования к виду взрывозащиты "жидкостным погружением "k" для оборудования, предназначенного для применения в потенциально взрывоопасных средах. Настоящий стандарт следует применять вместе с ГОСТ 31441.1 "Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования".
В определенных видах неэлектрического оборудования, предназначенного для применения в потенциально взрывоопасных средах газа, пара, тумана и/или пыли, неопасное состояние потенциальных источников воспламенения обеспечивают путем помещения их в защитную жидкость или постоянного покрытия их стекающей пленкой защитной жидкости. В оборудовании одних видов защитную жидкость применяют исключительно для предотвращения преобразования потенциальных источников воспламенения в действительные. В оборудовании других видов защитную жидкость также применяют для смазки и/или охлаждения подвижных частей или, например, в гидравлических системах для передачи энергии. В отдельных видах оборудования защитная жидкость является непосредственно технологической жидкостью.
Примеры оборудования с видом взрывозащиты "жидкостным погружением "k":
a) дисковые тормоза, погруженные в масло, например, на колесах оборудования, применяемого в потенциально взрывоопасных средах;
b) диафрагменные и другие погружные насосы, применяемые для перекачки горючих жидкостей, подвижные механизмы которых погружены в технологическую горючую жидкость ниже нижнего допустимого уровня (например, распределительные колонки нефтепродуктов);
c) гидравлические насосы и двигатели, внутренние вращающиеся части которых постоянно погружены в движущуюся гидравлическую жидкость, применяемую для передачи гидростатической или гидрокинетической энергии;
d) коробки передач с масляным заполнением, зубчатые колеса которых частично погружены в смазочное масло и на которые постоянно наносится вязкая пленка смазочного масла. Защитное масляное покрытие может попадать на колеса в результате естественного распрыскивания масла колесами при вращении или обеспечения подачи постоянного потока масла непосредственно на них с помощью масляного насоса из масляного отстойника редуктора;
e) гидромуфты, гидротрансформаторы, установленные, например, между выходным валом тягового двигателя и входным валом полностью загруженной машины, обеспечивающие плавный пуск.
Во всех указанных выше примерах защиту от воспламенения обеспечивают наличием защитной жидкости, которая препятствует контакту взрывоопасной среды с источниками воспламенения за счет постоянного покрытия и/или смазки и охлаждения вращающихся частей.
В аналогичном виде взрывозащиты "масляным заполнением "o", который многие годы применяется на электрооборудовании, в дополнение к описанному выше, жидкость также применяется в качестве электроизолирующей среды. Именно по этой причине настоящий стандарт не может применяться к электрооборудованию, поскольку он допускает применение жидкостей, проводящих электричество.
1. Область применения
1.1. Настоящий стандарт устанавливает требования к проектированию, конструкции, испытанию и маркировке оборудования с защитой от воспламенения жидкостным погружением "k", которая препятствует преобразованию потенциальных источников воспламенения в действительные в зависимости от уровня или уровней взрывозащиты оборудования.
1.2. Настоящий вид взрывозащиты применяют в качестве независимого средства защиты, в дополнение или в комбинации с другими видами взрывозащиты, указанными в ГОСТ 31441.1 для оборудования группы I уровней взрывозащиты Ma и Mb и оборудования группы II уровней взрывозащиты Ga, Gb, Gc, в соответствии с оценкой опасности воспламенения.
1.3. Требования настоящего стандарта дополняют требования стандарта ГОСТ 31441.1 в той мере, насколько они распространяются на неэлектрическое оборудование с защитой жидкостным погружением "k".
1.4. Настоящий стандарт не распространяется на защиту от воспламенения электрического оборудования, поскольку требования к электрическому оборудованию, а также требование о применении непроводящих защитных жидкостей содержатся в [1] и [2].
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 31441.1-2011 (EN 13463-1:2001). Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 1. Общие требования
ГОСТ 31441.6-2011 (EN 13463-6:2005). Оборудование неэлектрическое, предназначенное для применения в потенциально взрывоопасных средах. Часть 6. Защита контролем источника воспламенения "b".
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (и классификаторов) на территории государства по соответствующему указателю стандартов (и классификаторов), составленному по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 31441.1, а также следующие термины с соответствующими определениями.
3.1. Жидкостное погружение "k" (liquid immersion "k"): вид взрывозащиты, при котором обеспечивают неэффективность потенциальных источников воспламенения или отделяют их от взрывоопасной среды путем полного погружения в защитную жидкость или путем частичного погружения и постоянного покрывания их активных поверхностей защитной жидкостью так, что исключается возможность воспламенения взрывоопасной среды, которая может присутствовать
