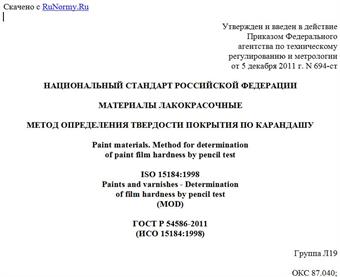

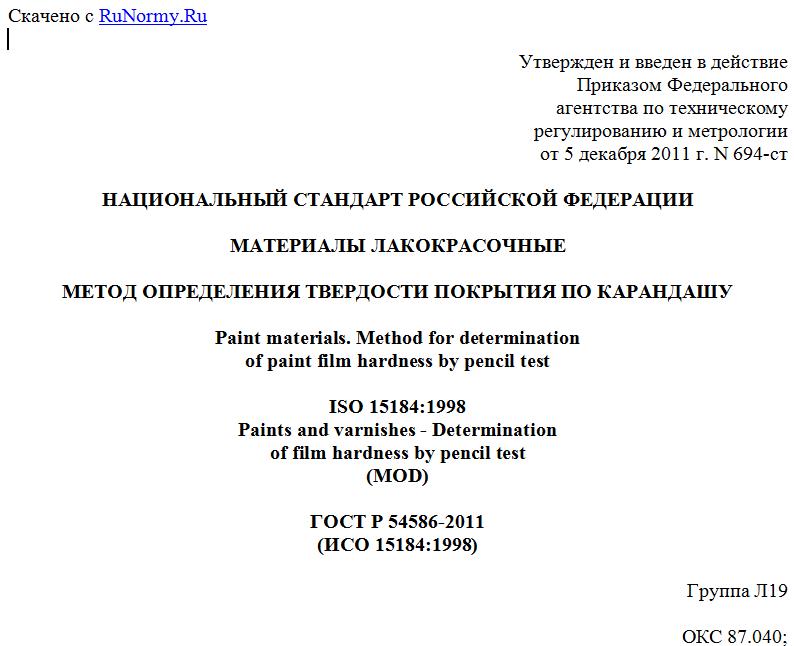

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 5 декабря 2011 г. N 694-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ ЛАКОКРАСОЧНЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ ТВЕРДОСТИ ПОКРЫТИЯ ПО КАРАНДАШУ
Paint materials. Method for determination
of paint film hardness by pencil test
ISO 15184:1998
Paints and varnishes - Determination
of film hardness by pencil test
(MOD)
ГОСТ Р 54586-2011
(ИСО 15184:1998)
Группа Л19
ОКС 87.040;
ОКСТУ 2309
Дата введения
1 сентября 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ОАО "Научно-производственная фирма "Спектр ЛК" на основе аутентичного перевода на русский язык указанного в пункте 4 стандарта, который выполнен ФГУП "СТАНДАРТИНФОРМ".
2. Внесен Техническим комитетом по стандартизации ТК 195 "Материалы лакокрасочные".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 5 декабря 2011 г. N 694-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 15184:1998 "Краски и лаки. Определение твердости пленки с помощью карандаша" (ISO 15184:1998 "Paints and varnishes - Determination of film hardness by pencil test") путем изменения его структуры для приведения в соответствие с правилами, установленными в ГОСТ 1.5 (подразделы 4.2 и 4.3).
Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном Приложении ДА.
При этом дополнения и изменения, включенные в текст настоящего стандарта для учета потребностей национальной экономики Российской Федерации и особенностей российской национальной стандартизации, выделены в тексте курсивом.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5 (подраздел 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает метод определения твердости лакокрасочных покрытий (однослойного покрытия или внешнего слоя лакокрасочной системы) с использованием карандашей различной твердости и применим только к гладким лакокрасочным покрытиям.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51694-2000 (ИСО 2808-97). Материалы лакокрасочные. Определение толщины покрытия (ИСО 2808:1997 "Краски и лаки. Определение толщины покрытия", MOD)
ГОСТ 8832-76 (ИСО 1514-84). Материалы лакокрасочные. Методы получения лакокрасочного покрытия для испытания (ИСО 1514:1984 "Краски и лаки. Стандартные пластины для испытаний", MOD)
ГОСТ 9980.2-86 (ИСО 842-84, ИСО 1512-74, ИСО 1513-80). Материалы лакокрасочные. Отбор проб для испытаний (ИСО 842-84 "Сырье для изготовления лаков и красок. Отбор проб", MOD; ИСО 1512-74 "Краски и лаки. Отбор проб", MOD; ИСО 1513-80 "Лаки и краски. Контроль и подготовка образцов для испытаний", MOD).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
3.1. Твердость покрытия по карандашу: сопротивление внешнего слоя лакокрасочного покрытия воздействию карандаша с грифелем определенных размера, формы и твердости.
Примечание. Виды повреждений, оставляемые карандашом на поверхности лакокрасочного покрытия:
a) пластическая деформация - вмятина на поверхности покрытия без когезионного разрушения;
b) когезионное разрушение - наличие видимых царапины, штриха или разрыва на поверхности покрытия, удаление слоя лакокрасочного покрытия (нарушение сплошности);
c) сочетание описанных выше видов повреждений.
4. Необходимая дополнительная информация
Для метода, установленного в настоящем стандарте, необходима дополнительная информация, которая приведена в Приложении А.
5. Аппаратура
5.1. Устройство для испытаний
Механическое устройство для испытаний, схематическое изображение которого представлено на рисунке 1, состоит из:
- металлического блока, оснащенного двумя колесиками, по одному с каждой стороны. Посередине металлического блока имеется цилиндрическое отверстие, наклоненное под углом 45° +/- 1°;
- зажима, с помощью которого карандаши в устройстве закрепляют таким образом, что они всегда находятся в одинаковом положении.
1 - резиновое уплотнительное кольцо; 2 - карандаш;
3 - окрашиваемая поверхность; 4 - уровень; 5 - небольшой
подвижный груз; 6 - зажим; 7 - направление движения
устройства; 8 - карандашный грифель;
9 - лакокрасочное покрытие
Рисунок 1. Схематическое изображение
устройства для испытаний
В верхней части устройства имеется уровень, используемый для контроля горизонтального движения устройства.
Устройство должно быть сконструировано таким образом, чтобы в горизонтальном положении кончик карандаша передавал на лакокрасочное покрытие нагрузку, равную (750 +/- 10) г.
Примечания. 1. Можно использовать устройства другого типа, обеспечивающие получение аналогичных результатов.
2. Можно проводить испытания вручную, при этом карандаш держат под углом 45° и надавливают на поверхность покрытия с нагрузкой (750 +/- 10) г.
5.2. Набор деревянных чертежных карандашей
Карандаши должны обладать следующей твердостью:
9B-8B-7B-6B-5B-4B-3B-2B-B-HB-F-H-2H-3H-4H-5H-6H-7H-8H-9H
Мягче---------------------------------------------Тверже
Примечание. Карандаши, изготовленные разными производителями, можно использовать по согласованию между заинтересованными сторонами при условии получения аналогичных результатов.
Некоторые типы карандашей для проведения испытаний и их производители:
Microtomic, компания Faber Castell;
Turquose T-2375, фирма Empire Berol;
KOH-I-NOOR, фирма Hardtmuth AG;
Uni, компания Mitsubishi Pencil Co.
Для сравнительных испытаний рекомендуется использовать карандаши одного и того же производителя.
5.3. Специальная механическая точилка, которая снимает только дерево, оставляя цилиндрический карандашный грифель целым (рисунок 2).
Рисунок 2. Схематическое изображение
