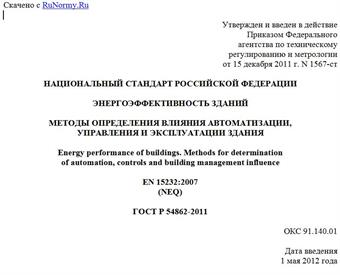

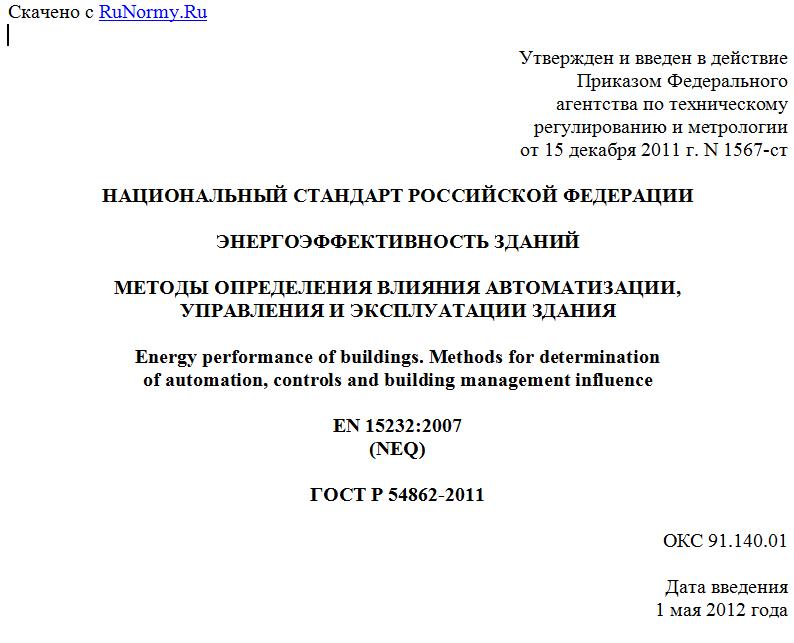

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 декабря 2011 г. N 1567-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭНЕРГОЭФФЕКТИВНОСТЬ ЗДАНИЙ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ВЛИЯНИЯ АВТОМАТИЗАЦИИ,
УПРАВЛЕНИЯ И ЭКСПЛУАТАЦИИ ЗДАНИЯ
Energy performance of buildings. Methods for determination
of automation, controls and building management influence
EN 15232:2007
(NEQ)
ГОСТ Р 54862-2011
ОКС 91.140.01
Дата введения
1 мая 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Проектный, конструкторский и научно-исследовательский институт "СантехНИИпроект" (ОАО "СантехНИИпроект").
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2011 г. N 1567-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений европейского регионального стандарта ЕН 15232:2007 "Энергоэффективность зданий. Методы определения влияния автоматизации, управления и эксплуатации здания" (EN 15232:2007 "Energy performance of buildings - Impact of Buildings Automation, Controls and Building Management", NEQ).
Наименование настоящего стандарта изменено по отношению к наименованию европейского стандарта для приведения в соответствие с ГОСТ Р 1.5 (подраздел 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Целью настоящего стандарта является гармонизация методов расчета энергетической эффективности зданий в соответствии с Федеральными законами N 384-ФЗ от 30.12.2009 "Технический регламент о безопасности зданий и сооружений" и N 261-ФЗ от 23.11.2009 "Об энергосбережении и о повышении энергетической эффективности, и о внесении изменений в отдельные законодательные акты Российской Федерации", а также с основополагающими требованиями директив Европейского сообщества 2002/91/ЕС по общей энергетической эффективности зданий (далее - EPBD).
Настоящий стандарт предназначен для разработки зависимостей и методов оценки влияния автоматических систем управления зданиями (далее - BACS) и технического обслуживания зданий (далее - TBM) на энергетическую эффективность и потребление энергии в зданиях.
Настоящий стандарт также содержит рекомендации по учету влияния функций BACS и TBM при разработке стандартов в соответствии с мандатом M/343.
Настоящий стандарт устанавливает методы оценки факторов экономии энергии, которые могут быть использованы при энергетической оценке зданий для расчета энергетической эффективности технических систем здания, например систем отопления, охлаждения, вентиляции и освещения. Настоящий стандарт учитывает, что при эксплуатации зданий с помощью автоматического управления зданиями (BAC) и менеджмента зданий (BM) энергопотребление зданий может быть снижено.
Настоящий стандарт следует применять как для существующих, так и при строительстве новых или реконструируемых зданий.
1. Область применения
Настоящий стандарт устанавливает:
- функции управления, автоматизации зданий и технического менеджмента зданий, которые оказывают влияние на энергетическую эффективность зданий;
- метод определения минимальных требований к функциям управления, автоматизации и технического управления зданий, которые должны внедряться в зданиях различного назначения;
- подробные методы оценки влияния указанных функций на потребление энергии зданием, позволяющие ввести характеристики влияния этих функций в расчеты параметров энергетической эффективности и индикаторов, используемых в соответствующих стандартах [1] - [40];
- упрощенный метод первичной оценки влияния указанных функций на типовое здание.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ Р 51750-2001. Энергосбережение. Методика определения энергоемкости при производстве продукции и оказании услуг в технологических энергетических системах. Общие положения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
Примечание. Для удобства использования термины и определения, примененные в настоящем стандарте, соответствуют терминам и определениям, определенным в других, близких по тематике международных стандартах ИСО/МЭК и/или ЕН.
3.1. Автоматизация и управление зданиями; BAC (building automation and controls; BAC): комплекс технических средств, программного обеспечения, технического обслуживания для автоматического управления, мониторинга, оптимизации работы персонала при эксплуатации в целях обеспечения энергетически эффективных, экономичных и безопасных операций по обслуживанию инженерного оборудования здания (см. [1]).
3.2. Дополнительная энергия (auxiliary energy): электрическая энергия, используемая инженерными установками зданий и системами для отопления, кондиционирования, механической вентиляции и горячего водоснабжения с целью обеспечения коммунальных услуг здания.
Примечание. Дополнительная энергия включает в себя электрическую энергию, расходуемую на приводы вентиляторов, насосов, регулирующих и запорных клапанов, автоматики и т.д.
3.3. Заданная температура зоны кондиционирования (set-point temperature of a conditioned zone): внутренняя (минимальная) температура воздуха в помещении, устанавливаемая системой управления в нормальном режиме отопления, или внутренняя (максимальная) температура воздуха в помещении, устанавливаемая системой управления в нормальном режиме охлаждения.
Примечание. Скорректированное значение заданной температуры используют для расчета энергетической эффективности. Это позволяет учитывать влияние точности системы контроля на энергетическую эффективность.
3.4. Измеренное номинальное потребление энергии (measured energy rating): номинальное потребление энергии, основанное на измеренных количествах поступающей и расходуемой энергии.
Примечания. 1. Измеренная номинальная величина представляет собой сумму всех энергоносителей, использованных в здании при измерении с помощью приборов или другими способами. Измеренное номинальное потребление энергии характеризует внутреннее потребление энергии в здании, используемой, в частности, для сертификации фактической энергоэффективности.
2. Измеренное номинальное потребление энергии известно также как "рабочее номинальное потребление".
3.5. Интегрированные системы автоматизации и контроля здания (integrated building automation and control systems): система автоматизации и контроля здания, схема которой позволяет взаимодействовать с другой системой и подсоединяться к одному или более указанному устройству/указанной системе автоматизации и контроля зданий третьей стороны посредством коммуникаций открытого доступа, стандартных интерфейсов, специальных сервисов и других допустимых средств интеграции систем.
Пример - Взаимодействие между отдельными схемами, представляющими собой системы вентиляции, отопления и кондиционирования, горячего водоснабжения, освещения, электроснабжения, лифтов и подъемников, других установок, а также систем коммуникаций, контроля доступа, безопасности и т.д.
3.6. Интегрированные функции (integrated function): рабочие программы BACS, общие параметры и точки доступа для взаимодействия служб и технических систем здания.
3.7. Поставляемая энергия (delivered energy): энергия от энергетических источников, подводимая к установкам инженерного оборудования в здании по границам установок с тем, чтобы компенсировать расчетное потребление энергии (например, для отопления, кондиционирования, вентиляции, горячего водоснабжения, освещения, электроснабжения бытовых приборов).
Примечания. 1. При активных солнечных и ветряных энергетических системах солнечное излучение, падающее на солнечные коллекторы, или кинетическая энергия ветра не входят в энергетический баланс здания.
2. Количество подведенной энергии может определяться расчетным путем для определенных энергетических нужд либо измеряться.
3.8. Потребление энергии в системах отопления или охлаждения (energy need for heating or cooling): тепло, которое должно подаваться в помещение или выводиться из него для поддержания нормируемых температурных условий в течение заданного периода времени.
3.9. Потребление энергии в системах отопления, охлаждения или горячего водоснабжения (energy use for space heating or cooling or domestic hot water): энергия, подводимая в системы отопления, охлаждения или горячего водоснабжения, равная сумме потребности в энергии и невозвратных тепловых потерь соответственно в каждой технической системе.
Примечание. В настоящем стандарте также рассматривается и потребление энергии на освещение.
3.10. Системы автоматизации и управления здания (BACS) [building automation and control systems (BACS)]: системы, состоящие из технических средств, программного обеспечения, инженерных служб (включая их взаимосвязи), используемых для автоматического управления, мониторинга, оптимизации работы, а также для управления действиями персонала и менеджмента в целях обеспечения энергетически эффективных, экономических и безопасных операций по обслуживанию инженерным оборудованием здания (см. [1]).
Примечание. Функции BACS, помимо функций контроля, включают в себя функции обработки данных.
