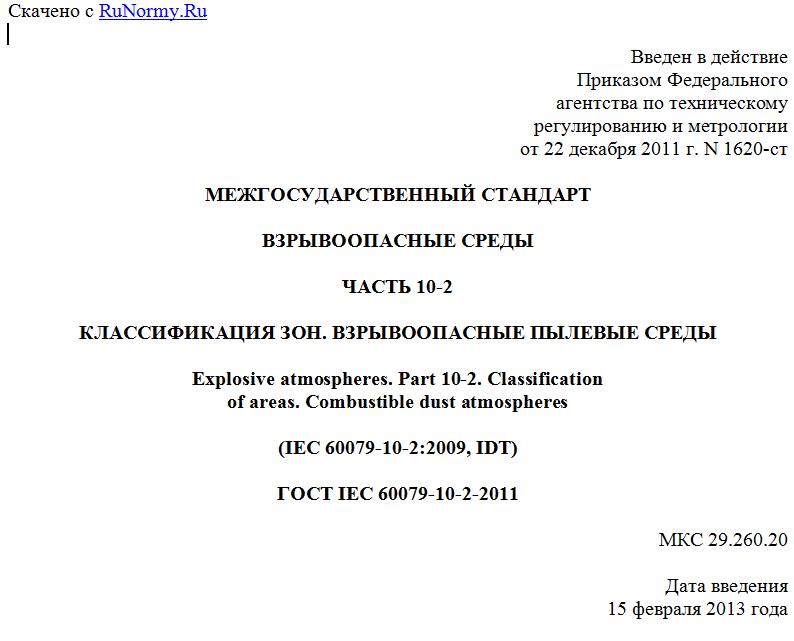

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 22 декабря 2011 г. N 1620-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ВЗРЫВООПАСНЫЕ СРЕДЫ
ЧАСТЬ 10-2
КЛАССИФИКАЦИЯ ЗОН. ВЗРЫВООПАСНЫЕ ПЫЛЕВЫЕ СРЕДЫ
Explosive atmospheres. Part 10-2. Classification
of areas. Combustible dust atmospheres
(IEC 60079-10-2:2009, IDT)
ГОСТ IEC 60079-10-2-2011
МКС 29.260.20
Дата введения
15 февраля 2013 года
Предисловие
Цели, основные принципы и порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой национальной организацией "Ex-стандарт" (АННО "Ex-стандарт").
2. Внесен Федеральным агентством по техническому регулированию и метрологии (Росстандарт).
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол от 29 ноября 2011 г. N 40).
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
4. Приказом Федерального агентства по техническому регулированию и метрологии от 22 декабря 2011 г. N 1620-ст межгосударственный стандарт ГОСТ IEC 60079-10-2-2011 введен в действие в качестве национального стандарта Российской Федерации с 15 февраля 2013 г.
5. Настоящий стандарт идентичен международному стандарту IEC 60079-10-2:2009. Explosive atmospheres - Part 10-2: Classification of area - Combustible dust atmospheres (Взрывоопасные среды. Часть 10-2: Классификация зон. Взрывоопасные пылевые среды) (первое издание).
Степень соответствия - идентичная (IDT).
Сведения о соответствии межгосударственных стандартов ссылочным международным стандартам приведены в дополнительном Приложении ДА.
Стандарт подготовлен на основе применения ГОСТ Р МЭК 60079-10-2-2010.
6. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт содержит полный аутентичный текст первого издания международного стандарта IEC 60079-10-2:2009, включенного в международную систему сертификации МЭКEx и европейскую систему сертификации на основе Директивы 94/9 ЕС; его требования полностью отвечают потребностям экономики стран СНГ.
Настоящий стандарт является одним из комплекса стандартов по видам взрывозащиты для электрооборудования, применяемого во взрывоопасных средах.
Согласно определениям данного стандарта пыль представляет собой опасность, так как при рассеивании в воздухе любым способом, она образует потенциально взрывоопасную среду. Кроме того, слои горючей пыли могут воспламеняться и являться источниками воспламенения взрывоопасной среды.
Настоящий стандарт содержит руководство по определению и классификации зон, где может возникать опасность от присутствия горючей пыли. Настоящий стандарт содержит необходимые критерии, указывающие, какие риски воспламенения могут быть оценены, и содержит руководство по расчетным и контрольным параметрам, которые можно использовать для снижения подобного риска. Для процедуры по определению и классификации зон указаны общие и специальные критерии с примерами.
Практические примеры по классификации зон даны в справочном Приложении A.
1. Область применения
Настоящий стандарт устанавливает требования, относящиеся к определению и классификации зон, где присутствуют взрывоопасные пылевоздушные смеси и слои горючей пыли, для проведения соответствующей оценки источников воспламенения в данных зонах.
В настоящем стандарте взрывоопасные среды и слои горючей пыли рассмотрены отдельно. В разделе 4 рассмотрена классификация зон взрывоопасных облаков пыли вместе со слоями пыли, служащими одним из возможных источников пылевыделения. В разделе 7 рассмотрена опасность воспламенения слоя пыли.
Настоящий стандарт рассматривает эффективные средства технического обслуживания, основанные на системе очистки, предназначенной для промышленного предприятия, для предотвращения накопления слоев пыли. Если нет эффективных средств технического обслуживания, классификация зон включает в себя возможное образование облаков горючей пыли из слоев пыли.
Требованиям настоящего стандарта также можно следовать при возникновении опасности воспламенения, вызванной горючими волокнами или летучими частицами.
Настоящий стандарт предназначен для применения там, где есть вероятность присутствия опасных по воспламенению пылевоздушных смесей или слоев горючей пыли при нормальных атмосферных условиях.
Стандарт не распространяется на:
- зоны подземных выработок;
- зоны, в которых существует риск воспламенения из-за присутствия комбинированных смесей;
- пыль от взрывов, для горения которой не требуется атмосферный кислород или самовоспламеняющиеся вещества;
- зоны, аварийные ситуации в которых выходят за пределы области вопросов, рассматриваемых настоящим стандартом (см. примечание 1);
- зоны, в которых воспламенение возникает в результате эмиссии воспламеняемого или ядовитого газа и пыли.
Настоящий стандарт не учитывает последствия опасности, возникающие при пожаре или взрыве.
Примечания
1. К упомянутым выше аварийным ситуациям относят, например, поломку бункера хранилища или пневматического конвейера.
2. На любом действующем электрооборудовании (установке), независимо от размеров, могут быть различные источники воспламенения помимо тех, которые связаны с электрооборудованием. В связи с этим обязательно должны быть приняты соответствующие меры предосторожности для обеспечения безопасности. Указанные меры не рассмотрены в настоящем стандарте.
2. Нормативные ссылки
Следующие нормативные документы, на которые даны ссылки, обязательны при использовании настоящего стандарта. Для датированных ссылок применяют только указанное издание. Для недатированных ссылок применяют последнее издание указанного документа (со всеми поправками).
IEC 60079-0. Explosive atmospheres - Part 0: Equipment - General requirements (Взрывоопасные среды. Часть 0: Оборудование - Общие требования).
3. Термины и определения
В настоящем стандарте применяются термины и определения стандарта IEC 60079-0 и следующие термины с соответствующими определениями:
Примечание. Дополнительные определения, применяемые для взрывоопасных сред, указаны в IEC 60050-426.
3.1. Область (area): трехмерная область или пространство.
3.2. Атмосферные условия (atmospheric conditions) (условия окружающей среды) (surrounding conditions): условия, которые допускают отклонения значений давления и температуры свыше и ниже рекомендованных значений 101,3 кПа (1013 мбар) и 20 °C (293 К) с учетом того, что при указанных отклонениях взрывчатые свойства горючей пыли изменяются незначительно.
3.3. Комбинированная смесь (hybrid mixture): смесь горючих веществ, находящихся в разных физических состояниях, с воздухом.
Примечание. Примером комбинированной смеси может являться смесь метана, угольной пыли и воздуха.
3.4. Пыль (dust): небольшие твердые частицы в атмосфере, включая волокна и летучие частицы.
3.5. Горючая пыль (combustible dust): тонкоразделенные твердые частицы, 500 мкм или менее номинального размера, которые могут быть в воздухе во взвешенном состоянии, могут оседать в среде под своим собственным весом, которые могут гореть или тлеть в воздухе и могут образовывать взрывоопасные смеси с воздухом при атмосферном давлении и нормальной температуре.
Примечания
1. Данное определение включает также пыль и крошку согласно ISO 4225 [2].
2. Определение "твердые частицы" включает в себя частицы в твердом состоянии, не газообразном или жидком состоянии, но не исключает пустотелые частицы.
3.6. Взрывоопасная пылевая среда (explosive dust atmosphere): смесь с воздухом при атмосферных условиях горючих веществ в виде пыли, волокон или летучих частиц, в которой после воспламенения происходит самоподдерживающееся распространение пламени.
3.7. Электропроводящая пыль (conductive dust): горючая пыль с электрическим сопротивлением, равным или меньше .
3.8. Непроводящая пыль (non-conductive dust): горючая пыль с электрическим сопротивлением выше .
3.9. Горючие летучие частицы (combustible flyings): твердые частицы, включая волокна, больше чем 500 мкм номинального размера, которые могут находиться в подвешенном состоянии в воздухе, могут оседать в среде под своим собственным весом, которые могут гореть или тлеть в воздухе и могут образовывать взрывоопасные смеси с воздухом при атмосферном давлении и нормальной температуре.
Примечание. Примеры волокон и летучих частиц включают в себя вискозу, хлопок (включая хлопковую целлюлозу и паклю), сизаль, волокна кокосового ореха, паклю и прессованную вату капок.
