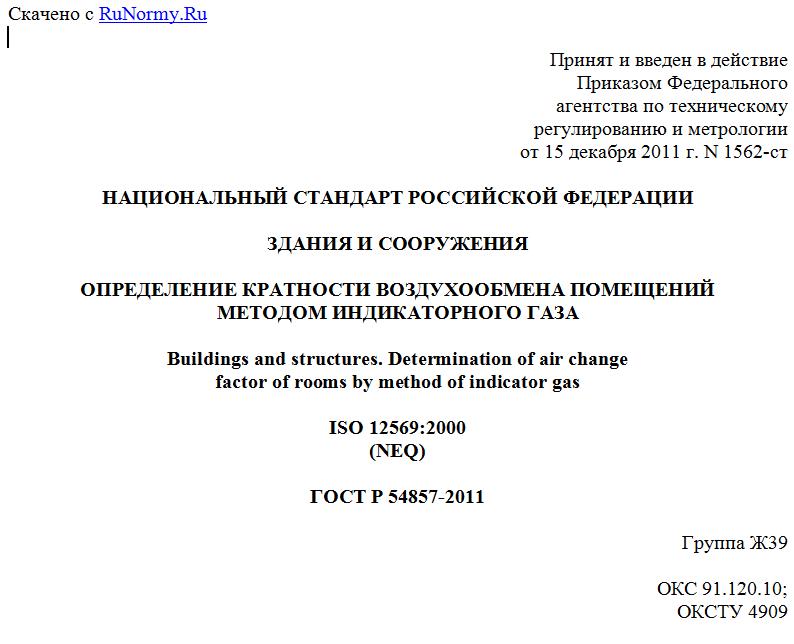

Принят и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 декабря 2011 г. N 1562-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЗДАНИЯ И СООРУЖЕНИЯ
ОПРЕДЕЛЕНИЕ КРАТНОСТИ ВОЗДУХООБМЕНА ПОМЕЩЕНИЙ
МЕТОДОМ ИНДИКАТОРНОГО ГАЗА
Buildings and structures. Determination of air change
factor of rooms by method of indicator gas
ISO 12569:2000
(NEQ)
ГОСТ Р 54857-2011
Группа Ж39
ОКС 91.120.10;
ОКСТУ 4909
Дата введения
1 мая 2012 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Учреждением "Научно-исследовательский институт строительной физики" Российской академии архитектуры и строительных наук.
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 15 декабря 2011 г. N 1562-ст.
4. В настоящем стандарте учтены основные нормативные положения международного стандарта ИСО 12569:2000 "Тепловая характеристика зданий - Определение обмена воздуха - Метод разжижения индикаторного газа" (ISO 12569:2000 "Building heat characteristic - Determination of air change - Method of dilution of indicator gas").
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Создание стандарта на методы определения теплозащитных характеристик зданий и сооружений базируется на требованиях Федерального закона N 384-ФЗ от 30 декабря 2009 г. "Технический регламент о безопасности зданий и сооружений", согласно которому здания и сооружения, с одной стороны, должны исключать в процессе эксплуатации нерациональный расход энергетических ресурсов, а с другой - не создавать условия для недопустимого ухудшения параметров среды обитания людей.
Настоящий стандарт разработан с целью подтверждения соответствия кратности воздухообмена и других показателей воздухопроницаемости помещений, группы помещений (квартир) и зданий в целом нормативным значениям и требованиям контроля этих показателей согласно [1] с учетом требований ГОСТ Р 51380 и ГОСТ 51387. Настоящий стандарт позволяет проверить качество примыканий элементов ограждающих конструкций при приемке зданий и последующей эксплуатации и наметить мероприятия по снижению их воздухопроницаемости.
Настоящий стандарт является одним из базовых стандартов, обеспечивающих параметрами энергетический паспорт и энергоаудит эксплуатируемых зданий и сооружений.
В настоящем стандарте учтены положения международного стандарта ИСО 12569:2000 "Тепловые характеристики зданий. Определение кратности воздухообмена. Метод распределения индикаторного газа".
Настоящий стандарт также соответствует международным стандартам в части методов испытаний.
1. Область применения
Настоящий стандарт устанавливает методы определения объемного расхода воздуха и кратности воздухообмена объекта: помещения, группы помещений (квартиры) жилых, общественных, административных, бытовых, сельскохозяйственных, вспомогательных помещений производственных зданий и сооружений, а также здания в целом.
Настоящий стандарт учитывает использование различного состояния индикаторного газа в испытуемом объекте для определения воздухообмена, вызванного меняющимися погодными условиями и применением принудительной вентиляции в эксплуатируемом здании или сооружении.
Требования настоящего стандарта распространяются на помещения и здания с открытыми по условию технологии проемами в ограждениях.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 51380-99. Энергосбережение. Методы подтверждения соответствия показателей энергетической эффективности энергопотребляющей продукции их нормативным значениям. Общие требования
ГОСТ 51387-99. Энергосбережение. Нормативно-методическое обеспечение. Основные положения
ГОСТ 12.2.007.1-75. Система стандартов безопасности труда. Машины электрические вращающиеся. Требования безопасности
ГОСТ 112-78. Термометры метеорологические стеклянные. Технические условия
ГОСТ 618-73. Фольга алюминиевая для технических целей. Технические условия
ГОСТ 949-73. Баллоны стальные малого и среднего объема для газов на (200 кгс/см2). Технические условия
ГОСТ 5638-75. Фольга медная рулонная для технических целей. Технические условия
ГОСТ 7402-84. Электровентиляторы бытовые. Общие технические условия
ГОСТ 8050-85. Двуокись углерода газообразная и жидкая. Технические условия
ГОСТ 10589-87. Полиамид 610 литьевой. Технические условия
ГОСТ 11383-75. Трубки медные и латунные тонкостенные. Технические условия
ГОСТ 13320-81. Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ 14162-79. Трубки стальные малых размеров (капиллярные). Технические условия
ГОСТ 16338-85. Полиэтилен низкого давления. Технические условия
ГОСТ 18954-73. Прибор и пипетки стеклянные для отбора и хранения проб газа. Технические условия
ГОСТ 19034-82. Трубки из поливинилхлоридного пластиката. Технические условия
ГОСТ 21400-75. Стекло химико-лабораторное. Технические требования. Методы испытаний
ГОСТ 22967-90. Шприцы медицинские инъекционные многократного применения. Общие технические требования и методы испытаний
ГОСТ 26996-86. Полипропилен и сополимеры пропилена. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без изменений, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Воздухопроницаемость: свойство ограждения пропускать воздух.
3.2. Объект (испытаний): пространство (помещение, группа смежных помещений), ограниченное внутренними поверхностями наружных ограждений, через которое осуществляется воздухообмен с окружающей объект средой и в котором может поддерживаться в процессе испытаний определенная концентрация индикаторного газа.
3.3. Объемный расход воздуха: общий объем воздуха, проходящего через объект за единицу времени, м3/ч.
3.4. Внутренний объем объекта: объем, ограниченный внутренними поверхностями наружных ограждений, м3.
3.5. Кратность воздухообмена объекта: отношение объемного расхода воздуха, проходящего через объект за единицу времени, к внутреннему объему объекта, .
3.6. Индикаторный газ: газ, который может быть смешан с воздухом объекта и измерен в очень малых концентрациях в целях изучения воздухообмена (типы индикаторных газов приведены в Приложении Д).
4. Сущность метода
Сущность метода индикаторного газа заключается в том, что в воздух испытуемого объекта вводят небольшой объем индикаторного газа, размешивают его с помощью вентиляторов до равномерного распределения в воздушной среде объекта, обеспечивая низкую концентрацию индикаторного газа, которую регистрируют с помощью газоанализатора. Измерения концентрации индикаторного газа в воздушной среде объекта проводят при следующих условиях поддержания существования индикаторного газа в испытываемом объекте:
а) уменьшение во времени концентрации индикаторного газа после первичного его введения (метод снижения концентрации индикаторного газа);
б) непрерывное введение индикаторного газа, при котором отслеживают изменение концентрации относительно заданной скорости подачи индикаторного газа (метод непрерывной подачи индикаторного газа);
в) обеспечение постоянной концентрации, при которой отслеживают объем индикаторного газа, необходимый для поддержания концентрации на постоянном уровне (метод постоянной концентрации индикаторного газа).
По результатам измерений концентрации индикаторного газа вычисляют обобщенные характеристики воздухопроницаемости испытуемого объекта (объемный расход воздуха, кратность воздухообмена).
При применении того или иного индикаторного газа (см. Приложение Д) следует предварительно убедиться в том, что существенная часть индикаторного газа, сопоставимая с общим объемом индикаторного газа, содержащегося в воздухе испытуемого объекта, не может быть поглощена поверхностями объекта и предметов, находящихся внутри него. Также следует избегать условий, при которых добавленный объем индикаторного газа составляет небольшую часть относительно фонового уровня содержания этого газа в атмосфере. Использование радиоактивных индикаторных газов не допускается.
5. Выбор объекта испытания
5.1. Объектами испытания могут являться эксплуатируемые помещения (отдельные помещения или группы помещений, имеющие в составе своих внешних
